Présentation de la monture Losmandy G11 Nouvelle Génération:
Astronome amateur pratiquant, j’ai toujours cherché dans différents domaines à accroître l’efficacité du matériel proposé aux astronomes amateurs.
Utilisateur de capteurs CCD depuis plus de 17 ans, je suis, depuis le début confronté au problème de dérive du suivi équatorial lié a l’erreur périodique des montures équatoriales.
Aussi ai je développé sur les montures équatoriales Losmandy un ensemble de pièces dont le but est de réduire le plus possible les petits défauts qui nous empoisonnent le suivi ! Pour aboutir à la monture " Losmandy G11 NG Ovision".
Astronome amateur pratiquant, j’ai toujours cherché dans différents domaines à accroître l’efficacité du matériel proposé aux astronomes amateurs.
Utilisateur de capteurs CCD depuis plus de 17 ans, je suis, depuis le début confronté au problème de dérive du suivi équatorial lié a l’erreur périodique des montures équatoriales.
Aussi ai je développé sur les montures équatoriales Losmandy un ensemble de pièces dont le but est de réduire le plus possible les petits défauts qui nous empoisonnent le suivi ! Pour aboutir à la monture " Losmandy G11 NG Ovision".

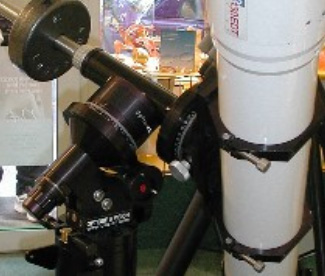

La pièce externe visible ici permet de s’affranchir du problème de retournement au méridien en éloignant l’axe de déclinaison afin de pouvoir « shooter » bien avant le méridien et pouvoir ainsi continuer sa pose bien au delà, le système de pointage Gémini étant paramétrable pour la valeur angulaire de retournement. Cette pièce est réalisée sur une machine CNC selon un « process » qui garantit la bonne orthogonalité des axes, absolument essentielle, au pointage et suivi équatorial.
L’autre pièce « ovision » est la vis sans fin en AD, associée à des roulements à billes de très haute qualité. Depuis fort longtemps j’avais remarqué, lors de mesure, que la précision au suivi des vis sans fin variait en fonction de deux critères principaux bien définis, le pas et l’excentricité. Aussi j’ai souhaité produire des vis dont les impératifs de qualité soient les plus élevés possible.
L’autre pièce « ovision » est la vis sans fin en AD, associée à des roulements à billes de très haute qualité. Depuis fort longtemps j’avais remarqué, lors de mesure, que la précision au suivi des vis sans fin variait en fonction de deux critères principaux bien définis, le pas et l’excentricité. Aussi j’ai souhaité produire des vis dont les impératifs de qualité soient les plus élevés possible.
Plus d’un an d’étude, d’analyse des vis existantes,de recherche du défaut,de choix de l’alliage, de réalisation de prototypes, des dizaines de mesures, sur le ciel, en collaboration étroite avec une entreprise de mécanique de haute précision spécialisée dans des domaines aussi variés que l’armement, le hardware informatique militaire, l’optique, le médical, et maintenant le suivi équatorial ! ont été nécessaires à la production d’une vis sans fin dont le process de réalisation me permet de garantir une erreur périodique à coup sûr sous les + - 5 secondes crête a crête.

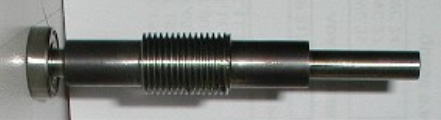

Vis d'origine
Vis EXHQ Optique et Vision

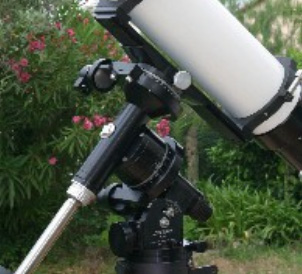

Une monture G11 en phase de tests

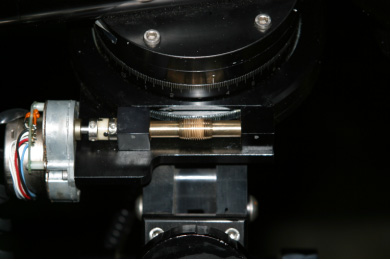

Ces vis sont montées et calées par mes soins sur chaque monture ; une mesure de l’amplitude est faite qui donne lieu à un « certificat de l’erreur périodique ».
Les méthodes utilisées sont soit la dérive d’étoile soit la mesure points par points, elles sont reproductibles et cohérentes entres elles.

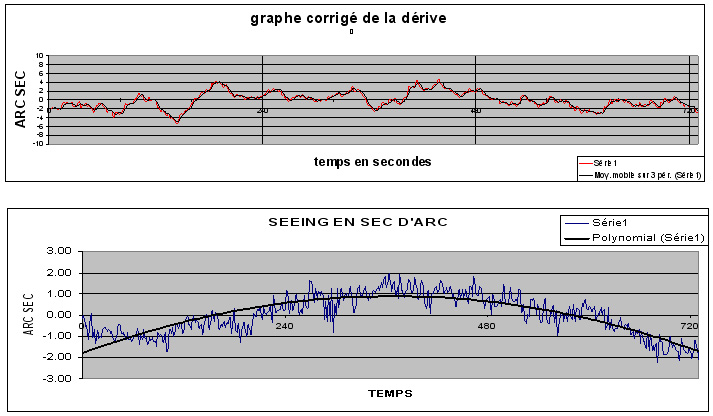

Voici un exemple de mesure .
Les méthodes utilisées sont soit la dérive d’étoile soit la mesure points par points, elles sont reproductibles et cohérentes entres elles.
Voici un exemple de mesure .
Double click to edit
ou encore
CERTIFICAT D’ERREUR PERIODIQUE
Monture G11 ancien modèle
VIS SANS FIN ETUDE ET REALISATION OVISION
Condition de la mesure :
·Monture G11
·Tube optique ZEISS 100 f 1000 mm
·Méthode d enregistrement de la dérive due a une mauvaise mise en station
·Ccd ST10 XME bining 1 au foyer (résolution 1.40 secondes d arc par pixel )
·Temps de pose 240 secondes ( soit une périodes)
·Télescope pointé déclinaison 0 ° passage au méridien
·Largeur a mi hauteur lors de la mise au point sur UNE seconde de pose 3 à 3.2 pixels.
Monture G11 ancien modèle
VIS SANS FIN ETUDE ET REALISATION OVISION
Condition de la mesure :
·Monture G11
·Tube optique ZEISS 100 f 1000 mm
·Méthode d enregistrement de la dérive due a une mauvaise mise en station
·Ccd ST10 XME bining 1 au foyer (résolution 1.40 secondes d arc par pixel )
·Temps de pose 240 secondes ( soit une périodes)
·Télescope pointé déclinaison 0 ° passage au méridien
·Largeur a mi hauteur lors de la mise au point sur UNE seconde de pose 3 à 3.2 pixels.

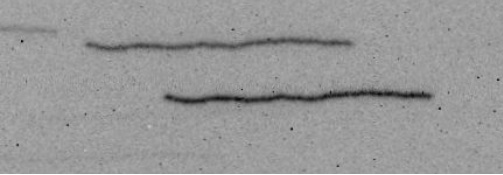

L’image « PE240AT » montre une dérive sans correction d’une amplitude de 5 pixels crête à crête soit une erreur de 7 sec d’arc .
Résultat + - 3.5 sec d arc .
Résultat + - 3.5 sec d arc .

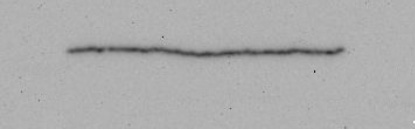

Confirmation avec l'image "PE240BT"
La dérive mesurée est d’une amplitude crête a crête de 6 pixels soit 8.4 sec d 'arc
J'ai tenu à effectuer une autre mesure de confirmation.
J'ai tenu à effectuer une autre mesure de confirmation.

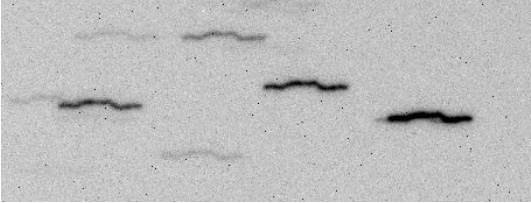

L 'image PE240CT montre une amplitude de 5 pixels soit 7 secondes d'arc crête à crête.
Devant de si bons résultats j'ai réalisé une mesure point par point sur plusieurs périodes dont le rapport confirme les mesures par dérive.
Ceci met en évidence la qualité de taille de cette nouvelle vis sans fin .
Ceci met en évidence la qualité de taille de cette nouvelle vis sans fin .
pour OPTIQUE ET VISION
Franck VALBOUSQUET
Gilles COHEN
Franck VALBOUSQUET
Gilles COHEN
