QSI 520:

Un capteur de 2 millions de pixels et des caractéristiques permettant de faire face à la plupart des besoins.

. Capteur Kodak KAI-2020M interligne de 1600 x 1200 pixels.
. Très faible bruit, dynamique élevée.
. Obturateur électronique ultra rapide.
. Jusqu'à 45°C de refroidissement sous la température ambiante.
. Obturateur mécanique disponible sur option.
. Tourelle à filtre disponible, à 5 positions pour filtres 31.75mm.
. Diviseur optique intégré adaptable optionnel.
. Drivers pour les logiciels MaximDL et CCDSOFT.
. Compatible ASCOM.
. Compatible Linux et Macintosh.

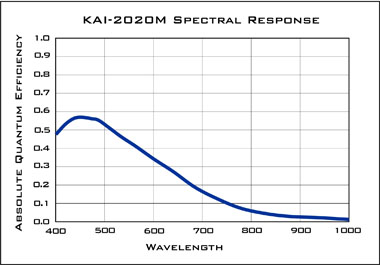

Courbe de sensibilité spectrale du capteur Kodak KAI-2020M.
Le capteur est antiblooming en standard, vos étoiles resteront donc ponctuelles sur vos images.

La caméra QSI 520 utilise le capteur Kodak interligne KAI- 2020M à microlentilles permettant une sensibilité accrue. La surface utile du capteur est de 1600 x 1200 pixels de 7.4µm.

*Spécifications techniques du capteur de la caméra QSI 520*

*Marque du capteur*	*Kodak KAI-2020M*
*Type de capteur*	*Interligne*
*Microlentilles*	*Oui*
*Antiblooming*	*Oui (100x)*
*Dimensions*	*11.84 x 8.88 mm*
Surface en pixels Surface en pixels utilisée	1640 x 1214 1600 x 1200
*Taille des pixels*	*7.4 x 7.4µm*

*Valeurs typiques*
*Full well capacity (dynamique)*	*45000 électrons*
*Rendement quantique:*	Maxi : 56 % A 400nm : 47 %
*Courant d'obscurité*	*< 0.1 électron / sec à 0°C*
*Bruit de lecture intrinsèque*	*8 électrons RMS*
*Amplitude dynamique*	*74 db*
*Efficacité du transfert de charge*	*> 0.99999*

*Spécifications techniques du modèle QSI 520*

*Caractéristiques*	*Modèle 520 i*	*Modèle 520 s*	*Modèle 520 ws*
*Capteur*	*KAI-2020M*
*Obturateur électronique*	*Oui, 100 microsecondes à 240 minutes*
*Obturateur mécanique*	*Non*	*Oui*	*Oui*
*Tourelle intégrée*	*Non*	*Non*	*Oui, 5 positions coulant 31.75mm*
*Configuration caméra*	*Format fin*	*Format médium*	*Format full*
*Dimensions*	*11.03 x 11.03 x 4.26 cm (ajoutez 0.58cm pour couplage T )*	*11.03 x 11.03 x 5 cm (ajoutez 0.58cm pour couplage T )*	*11.03 x 11.03 x 6.35 cm (ajoutez 0.58cm pour couplage T )*
*Poids sans nez de montage*	*740 g*	*950 g*	*1120 g*
*Backfocus ( sans filtres )*	14.7 mm avec coupleur T 17.3 mm avec coupleur C 8.9mm sans coupleur	22.8 mm avec coupleur T 17.3 mm avec coupleur C 17.3 mm sans coupleur	35.5 mm avec coupleur T 30 mm avec coupleur C 30 mm sans coupleur
*Refroidissement thermoélectrique*	*Stabilisation +/- 0.1°C de 0 à - 40°C*
*Capacité avec refroidissement à air*	*Typiquement 38°C sous la température ambiante à 85% de la capacité*
*Capacité avec refroidissement liquide*	*Delta de 45°C à 85% de la capacité*
*Ventilateur*	*Paramétrable par l'utilisateur*

*Gain*	*Ajustable par l'utilisateur de 0.8e-/ADU à 1.9e-/ADU*
*Digitalisation*	*16 bits*
*Bruit de lecture total*	*Typiquement 8 électrons RMS*
*Courant d'obscurité*	*< 0.1 électron / sec à 0°C*
*Temps de lecture et de transfert*	*< 5 secondes selon configuration informatique*
*Options de Binning*	*Symétrique 2x2 et 3x3*
*Statut et notification*	*Paramétrable par LEDs multicolores, avec alarme d'anomalie électrique et refroidissement*
*Consommation*	*12V, 1.5A (18 Watts) à pleine puissance*
*Température de fonctionnement*	*De - 20C à + 30C, humidité de 10 à 90% sans condensation*
*Connectivité*	*USB 2.0 ( compatible USB 1.1 )*
*Ports additionnels*	*Port autoguidage pour contrôle monture ou autre application compatible*
*Couplage T*	*42 mm pas de 0.75mm*
*Couplage C ( 25.4mm 32 filets au pouce) risque de vignetage*	*Monture C optionnelle compatible backfocus 17.5mm*	*Monture C optionnelle compatible backfocus 17.5mm*	*n'atteindra pas le foyer avec un adaptateur C standard*
*Nez de montage*	Adaptateur 42mm vers 50.8mm mâle standard Adaptateur 42mm vers 31.75mm mâle optionnel

Accessoires pour caméras QSI

Attention, gamme 500 interrompue, nous laissons néanmoins certaines infos précieuses disponibles à titre indicatif !!!
