QSI 683:

Rapport qualité prix incroyable pour un capteur de 8.3 millions de pixels!

. Capteur Kodak KAF8300 pleine trame.
. Très faible bruit, dynamique élevée.
. Fichiers 16 bits, connectique USB 2.0.
. Jusqu'à 45°C de refroidissement sous la température ambiante.
. Obturateur mécanique intégré.
. Tourelle à filtre disponible, à 5 ou 8 positions pour filtres 31.75mm.
. Diviseur optique intégré adaptable optionnel.
. Drivers pour les logiciels MaximDL et CCDSOFT.
. Compatible ASCOM.
. Compatible Linux et Macintosh.
La QSI 683 fait appel au capteur Kodak KAF8300, capteur pleine trame à microlentilles, et antiblooming. Vous bénéficiez donc d'une bonne sensibilité, sans risquer que les étoiles ne "blooment": un pixel saturé ne débordera pas dans les suivants, ne provoquant pas de trainées verticales dans vos images et vous épargnant ainsi une étape de traitement supplémentaire.
La surface utilisable du capteur est de 3326x2504 pixels de 5.4µm.
  Spécifications techniques du capteur de la caméra QSI 683

Marque du capteur Kodak KAF 8300 standard Kodak KAF 8300 ( sans microlentilles ) optionnel
Type de capteur Pleine trame Pleine trame
Microlentilles Oui Non
Antiblooming Oui (1000x) Oui (1000x)
Dimensions 17.96 x 13.52 mm 17.96 x 13.52 mm
Surface en pixels
Surface en pixels utilisée
3348 x 2574
3326 x 2504
3348 x 2574
3326 x 2504
Taille des pixels 5.4 x 5.4 µm 5.4 x 5.4 µm

Valeurs typiques
Full well capacity (dynamique) 25500 électrons 25500 électrons
Rendement quantique: Maxi : 60 %
à 400 nm : 55 %
Maxi : 37 %
à 400 nm : 30 %
Courant d'obscurité < 0.02 électron / sec  à - 10°C
Doublement du courant d'obscurité 5.8°C 5.8°C
Bruit de lecture intrinsèque 8 électrons RMS 8 électrons RMS
Amplitude dynamique 70 db 70 db
Efficacité du transfert de charge > 0.999995 > 0.999995

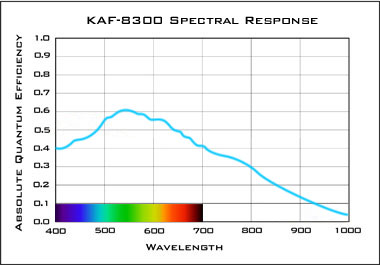

Le rendement du capteur KAF8300 est très intéressant, avec un très bon rendement entre 350 et 1000 nanomètres.
Spécifications techniques du modèle QSI 683

Caractéristiques Modèle 683 s Modèle 683 ws
Capteur KAF8300 KAF8300
Obturateur Mécanique, 0.03 seconde à 240 minutes
Tourelle intégrée Non Oui, 5 et 8 positions coulant 31.75mm
Configuration caméra
Dimensions 11.03 x 11.03 x 5 cm (ajoutez 0.58cm pour couplage T ) 11.03 x 11.03 x 6.35 cm (ajoutez 0.58cm pour couplage T )
Poids sans nez de montage 950 g 1120 g
Backfocus ( sans filtres ) 22.8 mm avec coupleur T
17.3 mm avec coupleur C
17.3 mm sans coupleur
35.5 mm avec coupleur T
30 mm avec coupleur C
30 mm sans coupleur
Refroidissement thermoélectrique Stabilisation +/- 0.1°C de 0 à - 40°C
Capacité avec refroidissement à air Typiquement 45 °C sous la température ambiante à 85% de la capacité
Capacité avec refroidissement liquide Delta de 52 °C à 85% de la capacité
Ventilateur Paramétrable par l'utilisateur

Gain Ajustable par l'utilisateur de 0.5e-/ADU à 1.5e-/ADU
Digitalisation 16 bits
Bruit de lecture total   Typiquement 8 électrons RMS
Courant d'obscurité < 0.02 électron / sec  à - 10°C
Temps de lecture et de transfert   12 secondes en mode classique
1 seconde en mode haute vitesse
Options de Binning   Symétrique et assymétrique jusqu'à 3x3
Statut et notification Paramétrable par LEDs multicolores, avec alarme d'anomalie électrique et refroidissement
Consommation   12V, 2A (24 Watts) à pleine puissance
Température de fonctionnement   De - 20C à + 30C, humidité de 10 à 90% sans condensation
Connectivité   USB 2.0 ( compatible USB 1.1 )
Ports additionnels   Port autoguidage pour contrôle monture ou autre application compatible
Couplage T   42 mm pas de 0.75mm
Couplage C ( 25.4mm 32 filets au pouce) risque de vignetage Monture C optionnelle compatible backfocus 17.5mm n'atteindra pas le foyer avec un adaptateur C standard
Nez de montage   Adaptateur 42mm vers 50.8mm mâle standard
Adaptateur 42mm vers 31.75mm mâle optionnel
Rappel des caractéristiques techniques des caméras  QSI WSG 5 et 8
Filtres Tourelle intégrée à 5 ou 8 positions
Configuration caméra Capot avec diviseur optique intégré
Dimensions 11.3 (ou 14.9) x 12.7 x 7.8 cm
Poids sans nez de montage 1300 g en 5 pos et  1600 g en 8 pos
Backfocus
(profondeur au capteur sans filtres)
. 53.3 mm avec adaptateur vissant optionnel 54.7mm
. 50.2 mm avec adaptateur T
. 44.5 mm sans adaptateur
Montage caméra guide . Monture T avec filetage 42mm /0.75 avec rotation manuelle intégrée.
. Monture C avec filetage 25.4mm (32 filets au pouce) rotatif.
Profondeur optique caméra de guidage 12.5 mm ( réglage sur + / - 1.5mm)
Plaque frontale de montage En standard type T ( adaptateur large diamètre 54.7mm optionnel)
Nez de montage Nez standard 50.8mm / T2
Nez 50.8mm pour diamètre 54.7mm optionnel
