Spécifications techniques du capteur de la caméra QSI 690
Marque du capteur	Sony ICX814 standard
Type de capteur	Interligne
Microlentilles	Oui
Antiblooming	Oui (800x)
Dimensions	12.48 x 9.98 mm
Surface en pixels	3388 x 2712
Taille des pixels	3.1 x 3.1 µm
Valeurs typiques
Full well capacity (dynamique)	9000 électrons

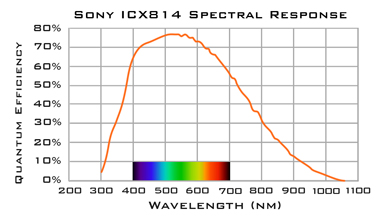

Rendement quantique:	Maxi : 77 % à 560 nm
Courant d'obscurité	< 0.002 électron / sec  à - 10°C
Bruit de lecture intrinsèque	1.6 électron RMS
Amplitude dynamique	75 db
Efficacité du transfert de charge	> 0.999995

Spécifications techniques du modèle QSI 690
Caractéristiques	Modèle 690 i	Modèle 683 s
Capteur	ICX 814	ICX 814
Obturateur	Non	Mécanique, 100µ secondes à 240 minutes
Tourelle intégrée	Non	Oui, 5 et 8 positions coulant 31.75mm
Configuration caméra
Dimensions	11.03 x 11.03 x 5 cm (ajoutez 0.58cm pour couplage T )	11.03 x 11.03 x 6.35 cm (ajoutez 0.58cm pour couplage T )
Poids sans nez de montage	950 g	1120 g
Backfocus ( sans filtres )	22.8 mm avec coupleur T 17.3 mm avec coupleur C 17.3 mm sans coupleur	35.5 mm avec coupleur T 30 mm avec coupleur C 30 mm sans coupleur
Refroidissement thermoélectrique	Stabilisation +/- 0.1°C de 0 à - 40°C
Capacité avec refroidissement à air	Typiquement 45 °C sous la température ambiante à 85% de la capacité
Capacité avec refroidissement liquide	Delta de 52 °C à 85% de la capacité
Ventilateur	Paramétrable par l'utilisateur
Gain	Ajustable par l'utilisateur de 0.5e-/ADU à 1.5e-/ADU
Digitalisation	16 bits
Bruit de lecture total	3 à 7 électrons RMS en mode classique ou haute vitesse
Courant d'obscurité	< 0.02 électron / sec  à - 10°C
Temps de lecture et de transfert	14 secondes en mode classique 1 seconde en mode haute vitesse
Options de Binning	Symétrique et assymétrique jusqu'à 3x3
Statut et notification	Paramétrable par LEDs multicolores, avec alarme d'anomalie électrique et refroidissement
Consommation	12V, 2A (24 Watts) à pleine puissance
Température de fonctionnement	De - 20C à + 30C, humidité de 10 à 90% sans condensation
Connectivité	USB 2.0 ( compatible USB 1.1 )
Ports additionnels	Port autoguidage pour contrôle monture ou autre application compatible
Couplage T	42 mm pas de 0.75mm
Couplage C ( 25.4mm 32 filets au pouce) risque de vignetage	Monture C optionnelle compatible backfocus 17.5mm	n'atteindra pas le foyer avec un adaptateur C standard
Nez de montage	Adaptateur 42mm vers 50.8mm mâle standard Adaptateur 42mm vers 31.75mm mâle optionnel

Rappel des caractéristiques techniques des caméras  QSI WSG 5 et 8
Filtres	Tourelle intégrée à 5 ou 8 positions
Configuration caméra	Capot avec diviseur optique intégré
Dimensions	11.3 (ou 14.9) x 12.7 x 7.8 cm
Poids sans nez de montage	1300 g en 5 pos et  1600 g en 8 pos
Backfocus (profondeur au capteur sans filtres)	. 53.3 mm avec adaptateur vissant optionnel 54.7mm . 50.2 mm avec adaptateur T . 44.5 mm sans adaptateur
Montage caméra guide	. Monture T avec filetage 42mm /0.75 avec rotation manuelle intégrée. . Monture C avec filetage 25.4mm (32 filets au pouce) rotatif.
Profondeur optique caméra de guidage	12.5 mm ( réglage sur + / - 1.5mm)
Plaque frontale de montage	En standard type T ( adaptateur large diamètre 54.7mm optionnel)
Nez de montage	Nez standard 50.8mm / T2 Nez 50.8mm pour diamètre 54.7mm optionnel
