ASTRO-PHYSICS
Nouvelle monture équatoriale 1150GTO
avec boîtier de contrôle GTOCP6
et encodeurs absolus optionnels
Prix et disponibilité à venir
| Spécifications techniques: | |
| Construction | Eléments usinés à partir d'aluminium massif, acier inoxydable, laiton. Visserie et rondelles en acier inoxydable. |
| Assemblage et finition | Finition et assemblage main par une équipe de techniciens hautement qualifiés |
| Roues dentées sur chaque axe | 183mm, 225 dents |
| Vis sans fin | Laiton, diamètre 18mm |
| Diamètre des axes | 80mm |
| Diamètre des roulements | 100mm |
| Réglage en latitude | 0 à 67 degrés |
| Réglage en azimut | Approximativement 18 degrés ( +/- 9 degrés) |
| Barre de contrepoids | 48mm, 42 cm de long, 5.9 kg, utilise les mêmes contrepoids que les montures 900, 1200, 1100 et 1600GTO. Extension optionnelle disponible. |
| Capacité de charge | Approximativement 57kg de charge instrumentale (donc contrepoids non inclus). Lunettes jusqu' a 200mm, Cassegrains RC et CDK 14-16''. Varie également en fonction de l'encombrement de l'instrument et de la rigidité requise notamment en imagerie. |
| Poids de la tête équatoriale | Axe d'AD 14.4kg. Axe de déclinaison 9.5kg. Barre de contrepoids 5.9kg. |
| Diamètre de l'embase | 196.3mm. |
Pourquoi la monture 1150GTO?
La 1150GTO est la nouvelle monture de la gamme Astro-Physics.
Trois versions sont disponibles: 1150GTO standard, et versions encodeurs absolus standards et basse température. Les encodeurs peuvent être commandés et installés ultérieurement.
Caractéristiques générales:
. Alignez sur le pôle, mettez sous tension et c'est parti!
. Encodeurs absolus Renishaw optionnels pour une précision ultime de suivi: aucune excursion au-delà de 0.25''.
. Les encodeurs absolus fournissent un suivi sans erreur, tout en réagissant aussi aux éléments extérieurs tels que les rafales de vent.
. Equilibrage facile et précis via les embrayages.
. Moteurs "brushless" micro-pas pour des déplacements fluides, précis, et silencieux.
. Vitesses de suivi personnalisables sur les deux axes (pour la poursuite d'astéroides, comètes, satellites…).
. Ajustage automatique de couple vis sans fin roue dentée.
. Imagerie possible sans retournement, tant que l'instrument le permet.
. Mise en station de jour facilitée avec les encodeurs tenant compte en permanence de la position réelle de l'axe.
. Embase rotative de précision faisant partie intégrante de la monture.
. Niveau à bulle intégré dans la base.
. Viseur polaire RAPAS compatible (optionnel).
. Câblage interne possible.
. Pilote ASCOM disponible.
. Monture séparable en deux éléments sans outils.
. Tension d' alimentation entre 12 et 24V.
. Idéale pour les instruments de type lunettes jusqu'à 200mm, Cass, RC et CDK jusqu'à 16''.
Système de contrôle CP6 spécifique à la monture 1150 GTO:
Un nouveau système d'entraînement combinant moteurs brushless et encodeurs Renishaw optionnels a été développé spécifiquement pour cette monture pour proposer un ensemble le plus précis et silencieux possible, tout en restant intuitif à mettre en oeuvre.
. Les encodeurs absolus permettent à la monture de savoir en permanence où ses axes pointent sans avoir besoin d'initialisation.
. La monture peut être déplacée manuellement via les embrayages, en mode automatique par logiciel, ou par raquette (optionnelle).
. Les encodeurs absolus fournissent une précision de suivi ultime en pointage, suivi, guidage. Erreur périodique et jeux mécaniques sont éliminés.
. La réactivité de la boucle d'asservissement permet de réguler les bougés intempestifs liés par exemples au vent, ou un câble qui "râcle".
. Les deux axes peuvent être pilotés à des vitesses personnalisées par unités aussi faibles que la seconde d'arc par heure et ce jusqu'à 1000x la vitesse sidérale.
. Le système CP6 à motorisation "brushless" permet un déplacement à vitesse rapide jusqu'à 1200x la vitesse sidérale (5 degrés seconde selon tension utilisée).
GTO Keypad (optionnel):
La célèbre raquette GTO est un calculateur portatif qui permet le contrôle de l'essentiel des fonctions de la monture, et inclut de nombreuses bases de données d'objets. C'est la solution idéale pour ceux qui ne souhaitent pas s'embarrasser d'un ordinateur sur le terrain.
1150 GTO et encodeurs absolus:

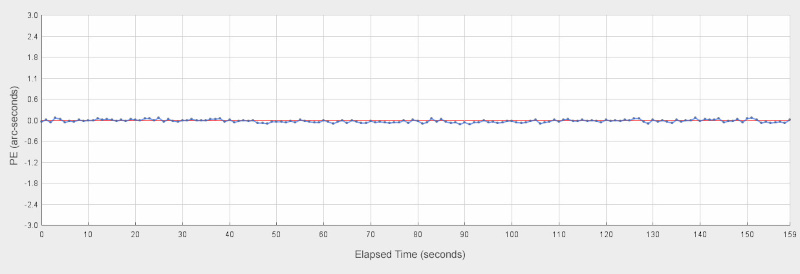

Erreur périodique avec encodeurs absolus: 0.19''.
La 1150GTO est la nouvelle monture de la gamme Astro-Physics.
Trois versions sont disponibles: 1150GTO standard, et versions encodeurs absolus standards et basse température. Les encodeurs peuvent être commandés et installés ultérieurement.
Caractéristiques générales:
. Alignez sur le pôle, mettez sous tension et c'est parti!
. Encodeurs absolus Renishaw optionnels pour une précision ultime de suivi: aucune excursion au-delà de 0.25''.
. Les encodeurs absolus fournissent un suivi sans erreur, tout en réagissant aussi aux éléments extérieurs tels que les rafales de vent.
. Equilibrage facile et précis via les embrayages.
. Moteurs "brushless" micro-pas pour des déplacements fluides, précis, et silencieux.
. Vitesses de suivi personnalisables sur les deux axes (pour la poursuite d'astéroides, comètes, satellites…).
. Ajustage automatique de couple vis sans fin roue dentée.
. Imagerie possible sans retournement, tant que l'instrument le permet.
. Mise en station de jour facilitée avec les encodeurs tenant compte en permanence de la position réelle de l'axe.
. Embase rotative de précision faisant partie intégrante de la monture.
. Niveau à bulle intégré dans la base.
. Viseur polaire RAPAS compatible (optionnel).
. Câblage interne possible.
. Pilote ASCOM disponible.
. Monture séparable en deux éléments sans outils.
. Tension d' alimentation entre 12 et 24V.
. Idéale pour les instruments de type lunettes jusqu'à 200mm, Cass, RC et CDK jusqu'à 16''.
Système de contrôle CP6 spécifique à la monture 1150 GTO:
Un nouveau système d'entraînement combinant moteurs brushless et encodeurs Renishaw optionnels a été développé spécifiquement pour cette monture pour proposer un ensemble le plus précis et silencieux possible, tout en restant intuitif à mettre en oeuvre.
. Les encodeurs absolus permettent à la monture de savoir en permanence où ses axes pointent sans avoir besoin d'initialisation.
. La monture peut être déplacée manuellement via les embrayages, en mode automatique par logiciel, ou par raquette (optionnelle).
. Les encodeurs absolus fournissent une précision de suivi ultime en pointage, suivi, guidage. Erreur périodique et jeux mécaniques sont éliminés.
. La réactivité de la boucle d'asservissement permet de réguler les bougés intempestifs liés par exemples au vent, ou un câble qui "râcle".
. Les deux axes peuvent être pilotés à des vitesses personnalisées par unités aussi faibles que la seconde d'arc par heure et ce jusqu'à 1000x la vitesse sidérale.
. Le système CP6 à motorisation "brushless" permet un déplacement à vitesse rapide jusqu'à 1200x la vitesse sidérale (5 degrés seconde selon tension utilisée).
GTO Keypad (optionnel):
La célèbre raquette GTO est un calculateur portatif qui permet le contrôle de l'essentiel des fonctions de la monture, et inclut de nombreuses bases de données d'objets. C'est la solution idéale pour ceux qui ne souhaitent pas s'embarrasser d'un ordinateur sur le terrain.
1150 GTO et encodeurs absolus:
Erreur périodique avec encodeurs absolus: 0.19''.
| Spécifications du système CP6: | |
| Composants électroniques | Composants certifiés pour un usage industriel. |
| Motorisation | De type "brushless" micro-pas, sous carter aluminium. |
| Encodeurs absolus | Sur les deux axes, de série. |
| Erreur périodique native | +/- 3.5'' avant correction. Avec encodeurs 0.19'' d'arc pic à pic, RMS 0.05. |
| Boitier de contrôle | CP6 spécifique, amovible |
| Interface de contrôle | Raquette KEYPAD optionnelle, tablette, ordinateur, mises à jour du système via internet. |
| Alimentation | 12 à 24V, minimum 5A. Suivi 22w max, pointage 50w max. |
| Vitesse de déplacement max | 5 degrés par seconde. |
Ce qui est inclus:
. Tête équatoriale.
. Panneau de contrôle CP6.
. Support aluminium pour panneau CP5 (CBAPT).
. Barre de contrepoids 48mm et sa butée de sécurité.
. Câble d'alimentation, adaptateurs pour prise allume cigare et cosses batterie.
. Visserie nécessaire.
. Jeu de clés Allen.
. CD comprenant la notice au format PDF.
. Manuel version papier.
. Logiciel APCC version pro avec licence.
Ce que vous devrez rajouter selon vos besoins, n'hésitez pas à nous demander:
. Platine pour instrument: coulissante ou fixe.
. Adaptateur pour trépied (selon version).
. Contrepoids.
. Viseur polaire RAPAS et support RAPM2 ou caméra Polemaster.
. Trépied. Nous recommandons les trépieds Berlebach.
. Alimentation secteur.
Les montures 1100GTO et 1600GTO utilisaient déjà de manière optionnelle des encodeurs Renishaw pour un positionnement et un suivi précis.
Les montures Mach2 GTO possèdent, elles, des encodeurs intégrés nativement.
Quelles sont les différences entre les encodeurs Renishaw et d'autres?
Performances certifiées:
La précision des encodeurs Renishaw est mesurée et vérifiée en laboratoire. Chaque élément est fourni avec son propre bulletin. La précision garantie se traduit par une dérive maximale de 0.5'' d'arc par heure.
La plus haute résolution pour une performance de suivi sans équivalent:
Les encodeurs absolus Renishaw fonctionnent avec un système d'anneau gravé et tête de lecture. Les gravures sont uniques et reproductibles en positionnement sous la seconde d'arc. Ce qui n'est pas possible avec un encodeur relatif.
Résonnances et oscillations? Impossible avec Astro-Physics:
Les encodeurs relatifs utilisent des anneaux simples avec des écarts de 60 à 100 secondes d'arc entre chaque position. Le positionnement à échelle plus fine est donc fait par calcul (interpolation). Même les meilleures méthodes aboutissent à des erreurs résiduelles de 5% (3 à 5 d'arc). Utilisé conjointement à un instrument, cela se traduit par des variation rapides du même ordre lors du suivi.
Ces pics rapides peuvent passer inaperçus avec des courtes focales, mais avec l'avènement des caméras à petits pixels, ils deviennent évidents. De plus, leur fréquence rapide rend leur compensation par guidage illusoire.
Nul besoin d'initialisation: mettez en station, allumez, c'est parti!
Un encodeur absolu ne nécessite pas d'initialisation ("homing"). Il sait en permanence là où l'axe est dirigé dès la mise en route.
Respect des critères de qualité Astro-Physics:
Astro-Physics utilise les encodeurs Renishaw dans ses montures depuis des années, et l'expérience auprès des montures professionnelles ou amateurs a montré leur fiabilité sur le long terme. Ils sont également utilisés dans l'univers des machines d'usinage et robotique.
Certes, leur coût est important, mais la fiabilité, la précision, et donc la qualité de l'expérience utilisateur est à ce prix.
Bénéfices des encodeurs absolus:
Les avantages liés à l'utilisation des encodeurs absolus sont fonction de leur intégration et au rôle qui leur est attribué lors de la conception de la monture. Certains fabricants les utilisent pour lisser et réguler la vitesse de suivi, rien d'autre. Avec la monture 1150 GTO les intérêts sont multiples:
. Conception Sky-Aware: la monture sait en permanence là où elle pointe, même après une coupure de courant, ou d'un mouvement accidentel.
. Aucune initialisation de position n'est nécessaire même après une coupure d'alimentation.
. L'erreur périodique est totalement corrigée, sans besoin de vérification occasionnelle.
. Aucun "backlash" (jeu mécanique), pour un guidage ultra-précis.
. Ajustement possible pour chaque axe des facteurs de réfraction atmosphérique.
. Positionnement et pointage ultra-précis.
. Imagerie possible sans guidage avec un équipement correspondant.
. Les corrections de guidage ultra-précises ne deviennent nécessaires que pour corriger d'éventuelles flexions instrumentales.
. Les paramétrages de vitesses sur chaque axe permettent un suivi précis d'objets tels que les comètes, astéroides...
Les montures Mach2 GTO possèdent, elles, des encodeurs intégrés nativement.
Quelles sont les différences entre les encodeurs Renishaw et d'autres?
Performances certifiées:
La précision des encodeurs Renishaw est mesurée et vérifiée en laboratoire. Chaque élément est fourni avec son propre bulletin. La précision garantie se traduit par une dérive maximale de 0.5'' d'arc par heure.
La plus haute résolution pour une performance de suivi sans équivalent:
Les encodeurs absolus Renishaw fonctionnent avec un système d'anneau gravé et tête de lecture. Les gravures sont uniques et reproductibles en positionnement sous la seconde d'arc. Ce qui n'est pas possible avec un encodeur relatif.
Résonnances et oscillations? Impossible avec Astro-Physics:
Les encodeurs relatifs utilisent des anneaux simples avec des écarts de 60 à 100 secondes d'arc entre chaque position. Le positionnement à échelle plus fine est donc fait par calcul (interpolation). Même les meilleures méthodes aboutissent à des erreurs résiduelles de 5% (3 à 5 d'arc). Utilisé conjointement à un instrument, cela se traduit par des variation rapides du même ordre lors du suivi.
Ces pics rapides peuvent passer inaperçus avec des courtes focales, mais avec l'avènement des caméras à petits pixels, ils deviennent évidents. De plus, leur fréquence rapide rend leur compensation par guidage illusoire.
Nul besoin d'initialisation: mettez en station, allumez, c'est parti!
Un encodeur absolu ne nécessite pas d'initialisation ("homing"). Il sait en permanence là où l'axe est dirigé dès la mise en route.
Respect des critères de qualité Astro-Physics:
Astro-Physics utilise les encodeurs Renishaw dans ses montures depuis des années, et l'expérience auprès des montures professionnelles ou amateurs a montré leur fiabilité sur le long terme. Ils sont également utilisés dans l'univers des machines d'usinage et robotique.
Certes, leur coût est important, mais la fiabilité, la précision, et donc la qualité de l'expérience utilisateur est à ce prix.
Bénéfices des encodeurs absolus:
Les avantages liés à l'utilisation des encodeurs absolus sont fonction de leur intégration et au rôle qui leur est attribué lors de la conception de la monture. Certains fabricants les utilisent pour lisser et réguler la vitesse de suivi, rien d'autre. Avec la monture 1150 GTO les intérêts sont multiples:
. Conception Sky-Aware: la monture sait en permanence là où elle pointe, même après une coupure de courant, ou d'un mouvement accidentel.
. Aucune initialisation de position n'est nécessaire même après une coupure d'alimentation.
. L'erreur périodique est totalement corrigée, sans besoin de vérification occasionnelle.
. Aucun "backlash" (jeu mécanique), pour un guidage ultra-précis.
. Ajustement possible pour chaque axe des facteurs de réfraction atmosphérique.
. Positionnement et pointage ultra-précis.
. Imagerie possible sans guidage avec un équipement correspondant.
. Les corrections de guidage ultra-précises ne deviennent nécessaires que pour corriger d'éventuelles flexions instrumentales.
. Les paramétrages de vitesses sur chaque axe permettent un suivi précis d'objets tels que les comètes, astéroides...
