Cahier des charges du nouveau boitier de contrôle Astro-Physics CP4:

. Nouvelle électronique totalement reconçue, avec des composants de technologie moderne
permettant puissance et rapidité de calcul, et capacité de mémoire accrue pour toute évolution
logicielle ultérieure.

. Téléchargement direct des futures mises à jour logicielles, tant pour le CP4 que pour la raquette.

. Connectique USB 2.0 utilisant les chips de conversion FTDI. Version "durcie" pour les
environnements chauds, froids, résistante à la poussière et à l'eau.

. Port Ethernet pour communication directe sans configuration spécifique par l'utilisateur.

. Connection Wifi permettant la communication avec vos appareils mobiles ou le pilotage sans fil
de votre monture. Il permet la communication directe ou par réseau.

. Ports RS232. Ces deux ports ont été conservés, avec maintenant des caractéristiques totalement
identiques, pour les personnes habituées à cette connectique.

. Intégration de toutes les fonctions de gestion des encodeurs absolus, supprimant le recours au
boitier externe.

. Limites de sécurité gérées pour toutes les commandes de pointage quelle que soit la source, par
la raquette ou tout programme externe.
Ceci signifie que votre monture pointera en toute sécurité en tenant compte des limites
méridiennes imposées sans risque de mauvaise interprétation d'un programme externe.

. Nouveau processeur améliorant la précision de calcul et les conversions de coordonnées. Les
conversions Alt-Az et AD-DEC sont plus précises et rapides.

. Alimentation en 12V. Le contrôleur ne requiert que 12V pour fonctionner, il est donc capable de
fonctionner sans soucis sur simple batterie sans faire appel à un survolteur.

. Possibilité d'adaptation sur montures de générations antérieures. Sa taille compacte permet
l'adaptation sur toutes les montures GTO de générations précédentes.


Inclut toutes les caractéristiques des dernières versions du CP3 sur lesquelles vous
pouvez compter.

. Coupure automatique avec compte à rebours personnalisable. cette fonction paramétrable
d'interrogation de la communication ordinateur-monture permet un arrêt automatique et retour en
position de parking à l'issue d'un compte à rebours paramétrable, en cas de réponse négative du
statut. Cette caractéristique est implémentée dans les versions Standard et Pro du logiciel APCC.

. Capacité d'analyse de l'activité du PEM, pointage, suivi, dérive sur les deux axes...implémentée
dans le pilote ASCOM V2 et le logiciel APCC.

. Fonction d'Auto Park. La monture se mettra en mode de Park si elle détecte des coupures de
courant successives, ce qui est une sécurité supplémentaire en pilotage à distance.

. Retournement au méridien optimisé, appliqué tant aux ordres de pointage envoyés depuis la
raquette que depuis un programme.

. Accepte les commandes de déplacement par durée de temps. Cette fonction permet un
déplacement fin et précis par le biais du pilote ASCOM.

. Permet le suivi à vitesse variable sur les deux axes. Cette fonction est précieuse pour le suivi
d'objets ayant un déplacement propre par rapport au ciel, tels que les comètes, astéroïdes,
satellites et la Lune.

. Accepte les commandes de centrage à vitesses variables. En complément des vitesses
prédéfinies à 0.25x, 0.5x, 1x et 2x, 12x et 64x, les vitesses ajustables sont accessibles via le pilote
ASCOM et le logiciel APCC.

. PEM. Periodic Error Memory correction. La correction de l'erreur périodique est enregistrée et
stockée une fois pour toutes dans le calculateur et activée à la demande.

. Mode Haute Précision. Permet un contrôle de la précision du format de données en Ascension
Droite de l'ordre du dixième de seconde de temps soit 1.5 seconde d'arc sur le ciel.

. Coordonnées Alt Azimutales. Le contrôleur est pilotable en coordonnées Alt Azimutales, via la
raquette, le pilote ASCOM ou le logiciel APCC.

. Commande de Park avec coupure moteurs et mémorisation de position à la coupure
d'alimentation. Restauration de la position mémorisée et recalibration du système à la remise en
route sur simple demande. La monture reste en position de Park et par sécurité ne suivra pas tant
que la confirmation ne lui sera pas donnée.

. Recalibration. Permet la recalibration du système même si le télescope a franchi le méridien et
se situe de l'autre côté de la monture.

. Protection contre les blocages. Si le moteur bloque plus d'une seconde, l'alimentation est
automatiquement coupée. C'est une sécurité pour éviter d'endommager un moteur en cas de
blocage sur le pied par exemple après une manipulation accidentelle, ou déséquilibre excessif.

. Retournement automatique au méridien en mode de pointage automatique.

. Poursuite du suivi sidéral y compris durant le pointage pour garantir la précision du
positionnement sur le ciel.

. Permet l'inversion des directions E-W et N-S donnant ainsi un orientation cohérente avec les
déplacements en observation visuelle.

. Paramétrage du Backlash (rattrapage des jeux) sur les deux axes.

. Permet le contrôle total des fonctionnalités intégrées dans le pilote ASCOM V2 et le logiciel
APCC.

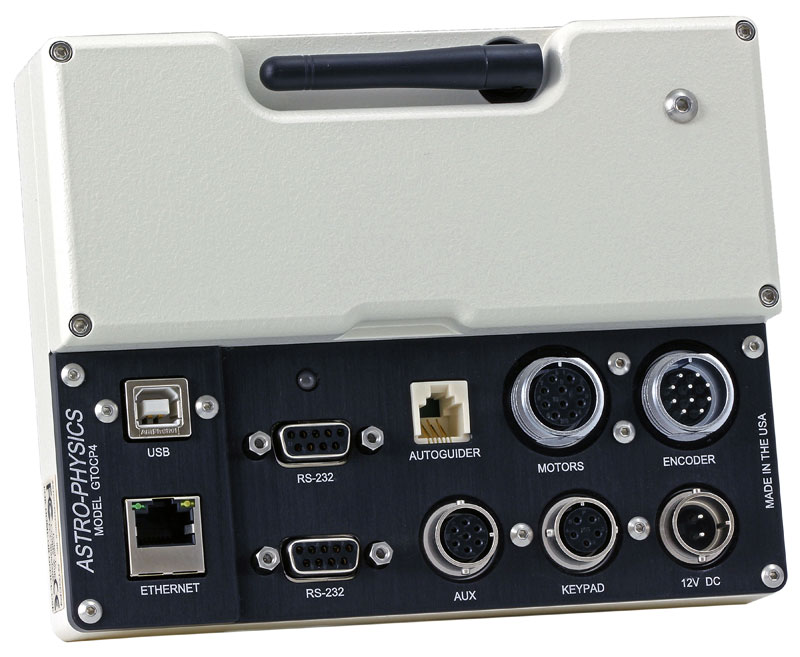

Caractéristiques mécaniques.

. Boitier en aluminium usiné, sa construction robuste offre toute la protection nécessaire à
l'électronique embarquée.

. Electronique protégée contre l'électricité statique.

. Montage de type queue d'aronde pour un assemblage rapide.

. Connecteur 12V à double broche avec verrouillage, nécessitant un nouveau cable d'alimentation
pour équiper les montures précédentes.

. Connecteur USB 2.0, version "durcie" optimisée pour une large plage de températures, résistant
à la poussière et à l'eau.

. Connecteur Ethernet.

. Connecteur moteur à 10 broches femelle vissant. Tous les cables moteurs utilisés sur les boitiers
CP2 et CP3 s'y connectent.

. Connecteur pour encodeurs à 10 broches mâle vissant. Pour le contrôle des encodeurs absolus.

. Connecteur RJ-11 6 pins pour brancher votre câble d'autoguidage.

. Deux ports série de contrôle RS-232 à 9 broches (DB9 femelle), permettant le contrôle de la
monture par ordinateur pour ceux préférant cette connectique.

. Connecteur pour la raquette optionnelle à 5 broches vissant.

. Port AUX à 7 broches vissant pour les interrupteurs de butée optionnels et de futurs produits à
venir.

. Antenne Wifi positionnable.


Spécifications techniques:

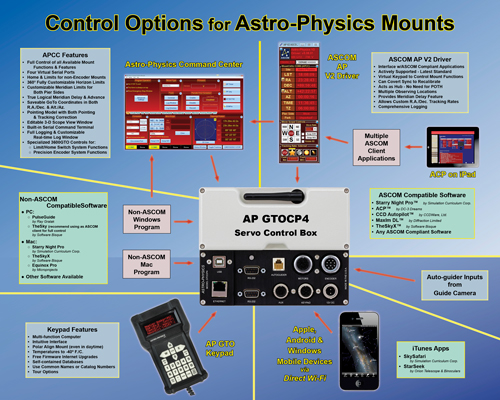

Options de contrôle du CP4:

Il est possible par lignes de commandes pour les utilisateurs expérimentés, ou par logiciel
utilisant le driver ASCOM V2.


Adaptation sur les montures antérieures:

Toutes les montures y compris celles équipées du CP3 auront besoin au minimum d'un câble
d'alimentation spécifique lié au nouveau connecteur.
L'adaptation du CP4 nécessite aussi une potence adaptée à l'endroit où vous souhaitez l'installer
(sur le corps de la monture ou sur votre pied colonne).
Les personnes possédant un boitier CP1 devront également acquérir un nouveau câble en Y.
ASTRO-PHYSICS
nouveau boîtier de contrôle GTOCP4
Adaptable sur toutes les montures GTO produites depuis 1998 !!!
Dimensions du panneau de contrôle GTO 16 X 12 X 3.8 cm
Poids 820 gr
Sources d'alimentation suggérées Batterie portative 12V, alimentation secteur impérativement  régulée et protégée, fournissant au minimum 5 A
Standards Conforme aux standards FCC et CE
