ASTRO-PHYSICS
Nouvelle monture équatoriale Mach2GTO
avec boîtier de contrôle GTOCP5
et encodeurs absolus
COMMANDES OUVERTES!!!
| Spécifications techniques: | |
| Construction | Eléments usinés à partir d'aluminium massif, acier inoxydable, laiton. Visserie et rondelles en acier inoxydable. |
| Assemblage et finition | Finition et assemblage main par une équipe de techniciens hautement qualifiés |
| Roues dentées sur chaque axe | 150mm, 225 dents |
| Vis sans fin | Laiton, diamètre 18mm |
| Diamètre des axes | 45mm |
| Réglage en latitude | 0 à 67 degrés |
| Réglage en azimut | Approximativement 13 degrés ( +/- 6.5 degrés) |
| Barre de contrepoids | 48mm, 34.5 cm de long, 4.8 kg, utilise les mêmes contrepoids que les montures 900, 1200, 1100 et 1600GTO. |
| Capacité de charge | Approximativement 34kg de charge instrumentale ( donc contrepoids non inclus). Astro-Physics 160EDF, 155EDF, SCT 8 a 11", Maks 6 a 10". Varie également en fonction de l'encombrement de l'instrument et de la rigidité requise notamment en imagerie. |
| Poids de la tête équatoriale | 17.7 kg, axe de déclinaison 5.2kg, axe d'AD 7.5kg. Barre de contrepoids 4.8kg. |
| Diamètre de l'embase | 147.32mm. |
Voici la monture Astro-Physics, version robotique, qui représente un nouveau standard pour les montures d'imagerie transportables. Elle est tellement simple à mettre en oeuvre que vous serez prêts en un rien de temps, et elle opérera de manière tellement fluide qu'elle se fera oublier.
Monture robotique signifie qu'elle respecte tous les aspects nécessaires à un pilotage à distance pour l'imagerie, le suivi de satellites et de comètes, la recherche et la surveillance d'étoiles variables ou de supernovae…
Ses embrayages permettent le pointage manuel.
Les encodeurs conservent la position des axes quelle que soit la position de la monture: parkée, déparkée, éteinte ou allumée.
Caractéristiques générales:
. Alignez sur le pôle, mettez sous tension et c'est parti!
. Encodeurs absolus Renishaw pour une précision ultime de suivi: aucune excursion au-delà de 0.25''.
. Les encodeurs absolus fournissent un suivi sans erreur, tout en réagissant aussi aux éléments extérieurs tels que les rafales de vent.
. Equilibrage facile et précis via les embrayages.
. Moteurs "brushless" micro-pas pour des déplacements fluides, précis, et silencieux.
. Vitesses de suivi personnalisables sur les deux axes (pour la poursuite d'astéroides, comètes, satellites…).
. Ajustage automatique de couple vis sans fin roue dentée.
. Imagerie possible sans retournement, tant que l'instrument le permet.
. Mise en station de jour facilitée avec les encodeurs tenant compte en permanence de la position réelle de l'axe.
. Embase rotative de précision faisant partie intégrante de la monture.
. Niveau à bulle intégré dans la base.
. Viseur polaire RAPAS compatible (optionnel).
. Câblage interne possible.
. Pilote ASCOM disponible.
. Poids de la monture inférieur à 22kg avec sa barre.
. Tension d' alimentation entre 12 et 24V.
. Idéale pour les instruments de type lunettes 150/170mm, SCT et Mak 200 à 300mm.
Système de contrôle CP5 spécifique à la monture Mach2 GTO:
Un nouveau système d'entraînement combinant moteurs brushless et encodeurs Renishaw a été développé spécifiquement pour cette monture pour proposer un ensemble le plus précis et silencieux possible, tout en restant intuitif à mettre en oeuvre.
. Les encodeurs absolus permettent à la monture de savoir en permanence où ses axes pointent sans avoir besoin d'initialisation.
. La monture peut être déplacée manuellement via les embrayages, en mode automatique par logiciel, ou par raquette (optionnelle).
. Les encodeurs absolus fournissent une précision de suivi ultime en pointage, suivi, guidage. Erreur périodique et jeux mécaniques sont éliminés.
. La réactivité de la boucle d'asservissement permet de réguler les bougés intempestifs liés par exemples au vent, ou un câble qui "râcle".
. Les deux axes peuvent être pilotés à des vitesses personnalisées par unités aussi faibles que la seconde d'arc par heure et ce jusqu'à 1000x la vitesse sidérale.
. Le système CP5 à motorisation "brushless" permet un déplacement à vitesse rapide jusqu'à 1800x la vitesse sidérale (7.5 degrés seconde selon tension utilisée).
GTO Keypad (optionnel):
La célèbre raquette GTO est un calculateur portatif qui permet le contrôle de l'essentiel des fonctions de la monture, et inclut de nombreuses bases de données d'objets. C'est la solution idéale pour ceux qui ne souhaitent pas s'embarrasser d'un ordinateur sur le terrain.
Mach2 GTO et encodeurs absolus:

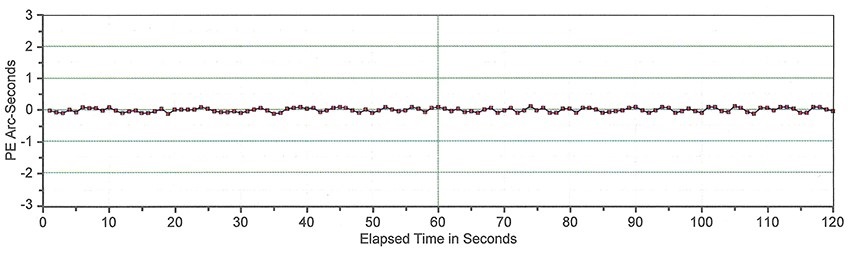

Erreur périodique avec encodeurs absolus: 0.21''.
Monture robotique signifie qu'elle respecte tous les aspects nécessaires à un pilotage à distance pour l'imagerie, le suivi de satellites et de comètes, la recherche et la surveillance d'étoiles variables ou de supernovae…
Ses embrayages permettent le pointage manuel.
Les encodeurs conservent la position des axes quelle que soit la position de la monture: parkée, déparkée, éteinte ou allumée.
Caractéristiques générales:
. Alignez sur le pôle, mettez sous tension et c'est parti!
. Encodeurs absolus Renishaw pour une précision ultime de suivi: aucune excursion au-delà de 0.25''.
. Les encodeurs absolus fournissent un suivi sans erreur, tout en réagissant aussi aux éléments extérieurs tels que les rafales de vent.
. Equilibrage facile et précis via les embrayages.
. Moteurs "brushless" micro-pas pour des déplacements fluides, précis, et silencieux.
. Vitesses de suivi personnalisables sur les deux axes (pour la poursuite d'astéroides, comètes, satellites…).
. Ajustage automatique de couple vis sans fin roue dentée.
. Imagerie possible sans retournement, tant que l'instrument le permet.
. Mise en station de jour facilitée avec les encodeurs tenant compte en permanence de la position réelle de l'axe.
. Embase rotative de précision faisant partie intégrante de la monture.
. Niveau à bulle intégré dans la base.
. Viseur polaire RAPAS compatible (optionnel).
. Câblage interne possible.
. Pilote ASCOM disponible.
. Poids de la monture inférieur à 22kg avec sa barre.
. Tension d' alimentation entre 12 et 24V.
. Idéale pour les instruments de type lunettes 150/170mm, SCT et Mak 200 à 300mm.
Système de contrôle CP5 spécifique à la monture Mach2 GTO:
Un nouveau système d'entraînement combinant moteurs brushless et encodeurs Renishaw a été développé spécifiquement pour cette monture pour proposer un ensemble le plus précis et silencieux possible, tout en restant intuitif à mettre en oeuvre.
. Les encodeurs absolus permettent à la monture de savoir en permanence où ses axes pointent sans avoir besoin d'initialisation.
. La monture peut être déplacée manuellement via les embrayages, en mode automatique par logiciel, ou par raquette (optionnelle).
. Les encodeurs absolus fournissent une précision de suivi ultime en pointage, suivi, guidage. Erreur périodique et jeux mécaniques sont éliminés.
. La réactivité de la boucle d'asservissement permet de réguler les bougés intempestifs liés par exemples au vent, ou un câble qui "râcle".
. Les deux axes peuvent être pilotés à des vitesses personnalisées par unités aussi faibles que la seconde d'arc par heure et ce jusqu'à 1000x la vitesse sidérale.
. Le système CP5 à motorisation "brushless" permet un déplacement à vitesse rapide jusqu'à 1800x la vitesse sidérale (7.5 degrés seconde selon tension utilisée).
GTO Keypad (optionnel):
La célèbre raquette GTO est un calculateur portatif qui permet le contrôle de l'essentiel des fonctions de la monture, et inclut de nombreuses bases de données d'objets. C'est la solution idéale pour ceux qui ne souhaitent pas s'embarrasser d'un ordinateur sur le terrain.
Mach2 GTO et encodeurs absolus:
Erreur périodique avec encodeurs absolus: 0.21''.
| Spécifications du système CP5: | |
| Composants électroniques | Composants certifiés pour un usage industriel. |
| Motorisation | De type "brushless" micro-pas, sous carter aluminium. |
| Encodeurs absolus | Sur les deux axes, de série. |
| Erreur périodique native | 0.25'' d'arc pic à pic, RMS 0.05. |
| Boitier de contrôle | CP5 spécifique, amovible |
| Interface de contrôle | Raquette KEYPAD optionnelle, tablette, ordinateur, mises à jour du système via internet. |
| Alimentation | 12 à 24V, minimum 5A. |
| Vitesse de déplacement max | 5 degrés par seconde à 12V, 4.5 degrés par seconde à 24V. |
Ce qui est inclus:
. Tête équatoriale.
. Panneau de contrôle CP5.
. Support aluminium pour panneau CP5 (CBAPT).
. Barre de contrepoids 48mm et sa butée de sécurité.
. Câble d'alimentation, adaptateurs pour prise allume cigare et cosses batterie.
. Câble PC (CABSER15).
. Molettes d'assemblage trépied.
. Jeu de clés Allen.
. CD comprenant la notice au format PDF.
. Manuel version papier.
. Logiciel APCC version standard.
. Alimentation secteur.
Ce que vous devrez rajouter selon vos besoins, n'hésitez pas à nous demander:
. Platine pour instrument: coulissante ou fixe.
. Adaptateur pour trépied (selon version).
. Contrepoids.
. Viseur polaire RAPAS et support RAPM2 ou caméra Polemaster.
. Trépied. Nous recommandons les trépieds Berlebach.
Les montures 1100GTO et 1600GTO utilisent déjà de manière optionnelle des encodeurs Renishaw pour un positionnement et un suivi précis.
Les montures Mach2 GTO possèdent désormais les encodeurs intégrés "de série".
Quelles sont les différences entre les encodeurs Renishaw et d'autres?
Performances certifiées:
La précision des encodeurs Renishaw est mesurée et vérifiée en laboratoire. Chaque élément est fourni avec son propre bulletin. La précision garantie se traduit par une dérive maximale de 0.5'' d'arc par heure.
La plus haute résolution pour une performance de suivi sans équivalent:
Les encodeurs absolus Renishaw fonctionnent avec un système d'anneau gravé et tête de lecture. Les gravures sont uniques et reproductibles en positionnement sous la seconde d'arc. Ce qui n'est pas possible avec un encodeur relatif.
Résonnances et oscillations? Impossible avec Astro-Physics:
Les encodeurs relatifs utilisent des anneaux simples avec des écarts de 60 à 100 secondes d'arc entre chaque position. Le positionnement à échelle plus fine est donc fait par calcul (interpolation). Même les meilleures méthodes aboutissent à des erreurs résiduelles de 5% (3 à 5 d'arc). Utilisé conjointement à un instrument, cela se traduit par des variation rapides du même ordre lors du suivi.
Ces pics rapides peuvent passer inaperçus avec des courtes focales, mais avec l'avènement des caméras à petits pixels, ils deviennent évidents. De plus, leur fréquence rapide rend leur compensation par guidage illusoire.
Nul besoin d'initialisation: mettez en station, allumez, c'est parti!
Un encodeur absolu ne nécessite pas d'initialisation ("homing"). Il sait en permanence là où l'axe est dirigé dès la mise en route.
Respect des critères de qualité Astro-Physics:
Astro-Physics utilise les encodeurs Renishaw dans ses montures depuis des années, et l'expérience auprès des montures professionnelles ou amateurs a montré leur fiabilité sur le long terme. Ils sont également utilisés dans l'univers des machines d'usinage et robotique.
Certes, leur coût est important, mais la fiabilité, la précision, et donc la qualité de l'expérience utilisateur est à ce prix.
Comparaison des encodeurs absolus Renishaw face à des encodeurs relatifs:
Les montures Mach2 GTO possèdent désormais les encodeurs intégrés "de série".
Quelles sont les différences entre les encodeurs Renishaw et d'autres?
Performances certifiées:
La précision des encodeurs Renishaw est mesurée et vérifiée en laboratoire. Chaque élément est fourni avec son propre bulletin. La précision garantie se traduit par une dérive maximale de 0.5'' d'arc par heure.
La plus haute résolution pour une performance de suivi sans équivalent:
Les encodeurs absolus Renishaw fonctionnent avec un système d'anneau gravé et tête de lecture. Les gravures sont uniques et reproductibles en positionnement sous la seconde d'arc. Ce qui n'est pas possible avec un encodeur relatif.
Résonnances et oscillations? Impossible avec Astro-Physics:
Les encodeurs relatifs utilisent des anneaux simples avec des écarts de 60 à 100 secondes d'arc entre chaque position. Le positionnement à échelle plus fine est donc fait par calcul (interpolation). Même les meilleures méthodes aboutissent à des erreurs résiduelles de 5% (3 à 5 d'arc). Utilisé conjointement à un instrument, cela se traduit par des variation rapides du même ordre lors du suivi.
Ces pics rapides peuvent passer inaperçus avec des courtes focales, mais avec l'avènement des caméras à petits pixels, ils deviennent évidents. De plus, leur fréquence rapide rend leur compensation par guidage illusoire.
Nul besoin d'initialisation: mettez en station, allumez, c'est parti!
Un encodeur absolu ne nécessite pas d'initialisation ("homing"). Il sait en permanence là où l'axe est dirigé dès la mise en route.
Respect des critères de qualité Astro-Physics:
Astro-Physics utilise les encodeurs Renishaw dans ses montures depuis des années, et l'expérience auprès des montures professionnelles ou amateurs a montré leur fiabilité sur le long terme. Ils sont également utilisés dans l'univers des machines d'usinage et robotique.
Certes, leur coût est important, mais la fiabilité, la précision, et donc la qualité de l'expérience utilisateur est à ce prix.

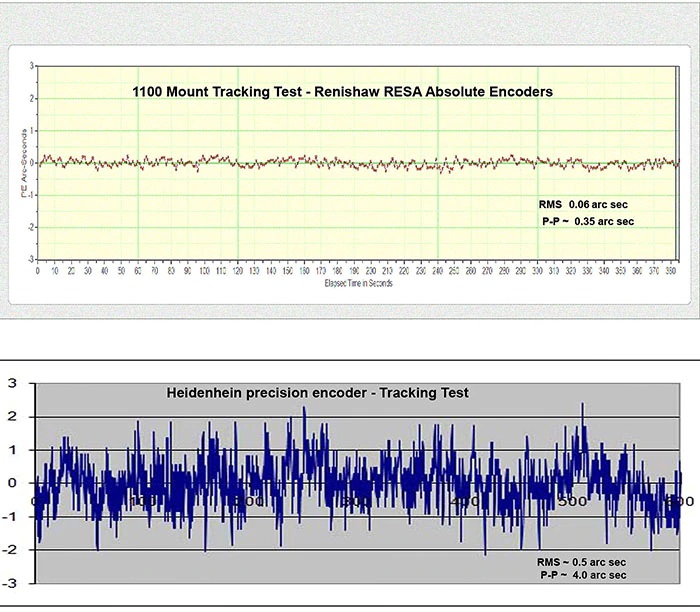

Comparaison des encodeurs absolus Renishaw face à des encodeurs relatifs:
