Platines de montage, accessoires divers pour montures
Double click to edit

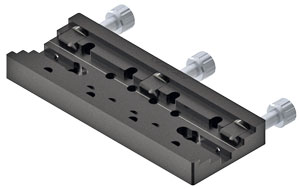

Queue d'aronde 8.5" pour platines Losmandy série D (DOVELM2)
Cette platine Astro-Physics peut être utilisée avec toute une gamme de montures. Elle est conçue pour recevoir les platines type D Losmandy.
ll s'agit du standard actuel de 10cm de large.
Le pion de serrage est en laiton pour ne pas marquer vos platines et conserver un serrage fiable. La platine mesure 21.5cm de long.
ll s'agit du standard actuel de 10cm de large.
Le pion de serrage est en laiton pour ne pas marquer vos platines et conserver un serrage fiable. La platine mesure 21.5cm de long.
Attention: d'anciennes versions de platines commercialisées par Celestron sont compatibles. Toutefois, les nouvelles versions de platines de couleur orange livrées avec les tubes optiques Celestron depuis 2004 sont déconseillées: elles sont fabriquées à partir de profilé aluminium et se déforment au serrage. Nous vous conseillons donc de tester ce type de platine avant tout montage de tube optique afin d'éviter tout glissement intempestif.
La platine est usinée pour permettre le passage des vis de butée de sécurité des platines Losmandy. La longueur de glissement pour l'équilibrage s'en trouve donc augmentée.
Cette platine est conçue pour recevoir toutes les platines type D. Toutefois, pour des raisons de stabilité, au delà d'une longueur de 17.25" (44cm), et selon la charge instrumentale, nous conseillons l'usage de la version DOVELM16 ou DOVELM16S.
Pour plus d'informations sur les platines Losmandy, consultez ce lien.
La platine est usinée pour permettre le passage des vis de butée de sécurité des platines Losmandy. La longueur de glissement pour l'équilibrage s'en trouve donc augmentée.
Cette platine est conçue pour recevoir toutes les platines type D. Toutefois, pour des raisons de stabilité, au delà d'une longueur de 17.25" (44cm), et selon la charge instrumentale, nous conseillons l'usage de la version DOVELM16 ou DOVELM16S.
Pour plus d'informations sur les platines Losmandy, consultez ce lien.

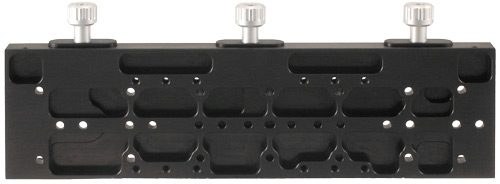

Queue d'aronde 16" pour platines Losmandy série D et monture 1200 (DOVELM16)
Cette queue d'aronde mesure 16" (406mm) de long et est la version "costaude" de la DOVELM2.
Elle a été dessinée pour pouvoir porter des charges plus lourdes avec la monture 1200. Elle doit être utilisée avec les platines Losmandy de 17.25" (44cm) ou plus longues, si vous utilisez une grosse lunette, un Ritchey-Chretien, un C14 ou tout autre gros télescope. Avec des platines plus courtes ou un instrument plus petit, choisissez la DOVELM2.
Cette queue d'aronde mesure 16" (406mm) de long et est la version "costaude" de la DOVELM2.
Elle a été dessinée pour pouvoir porter des charges plus lourdes avec la monture 1200. Elle doit être utilisée avec les platines Losmandy de 17.25" (44cm) ou plus longues, si vous utilisez une grosse lunette, un Ritchey-Chretien, un C14 ou tout autre gros télescope. Avec des platines plus courtes ou un instrument plus petit, choisissez la DOVELM2.
La platine DOVELM16 utilise des molettes de serrage d'un diamètre de 2" (50.8mm), pour vous donner une meilleure préhension lors du serrage. Les mords en aluminium dont la forme a été redessinée maintiennent fermement la platine. Des ressorts gardent les mords en position ouverte lorsque les molettes sont desserrées. Le nouveau bouton de serrage permet un parfait serrage sans perte d'axialité.
La queue d'aronde possède de larges découpes destinées au passage des butées de sécurité des platines Losmandy. Elle possède également des découpes sur sa face inférieure adaptées aux molettes de serrage et permettant également de diminuer le poids.
La queue d'aronde possède de larges découpes destinées au passage des butées de sécurité des platines Losmandy. Elle possède également des découpes sur sa face inférieure adaptées aux molettes de serrage et permettant également de diminuer le poids.
Les perçages de la queue d'aronde sont déportés légèrement de manière à vous permettre un montage décalé vers l'avant ou l'arrière selon vos impératifs d'équilibrage et de trajet à respecter. Son poids est de 2.3kg.
. Sur les platines Losmandy 17.25" (44cm), permet un trajet de 120mm.
. Sur les platines Losmandy 13.5" (34cm), permet un trajet de 57 à 70mm selon l'orientation de la platine (les vis de sécurité n'étant pas à la même distance des deux extrémités). Nous conseillons donc l'usage de la platine DOVELM2 dans ce cas.
Comme avec toutes nos queues d'aronde, il est très facile d'installer la platine mâle. Posez simplement la platine dans la queue d'aronde, puis serrez les molettes de blocage. Nul besoin d'insérer la platine dans une extrémité de la queue d'aronde et de la faire glisser sur une bonne partie de sa longueur.
Notez que cette queue d'aronde n'est pas compatible avec les montures 900 et Mach1GTO, les molettes de serrage pouvant être amenées à entrer en contact avec le corps de la monture dans certaines positions.
Attention: d'anciennes versions de platines commercialisées par Celestron sont compatibles. Toutefois, les nouvelles versions de platines de couleur orange livrées avec les tubes optiques Celestron depuis 2004 sont déconseillées: elles sont fabriquées à partir de profilé aluminium et se déforment au serrage. Nous vous conseillons donc de tester ce type de platine avant tout montage de tube optique afin d'éviter tout glissement intempestif.
. Sur les platines Losmandy 17.25" (44cm), permet un trajet de 120mm.
. Sur les platines Losmandy 13.5" (34cm), permet un trajet de 57 à 70mm selon l'orientation de la platine (les vis de sécurité n'étant pas à la même distance des deux extrémités). Nous conseillons donc l'usage de la platine DOVELM2 dans ce cas.
Comme avec toutes nos queues d'aronde, il est très facile d'installer la platine mâle. Posez simplement la platine dans la queue d'aronde, puis serrez les molettes de blocage. Nul besoin d'insérer la platine dans une extrémité de la queue d'aronde et de la faire glisser sur une bonne partie de sa longueur.
Notez que cette queue d'aronde n'est pas compatible avec les montures 900 et Mach1GTO, les molettes de serrage pouvant être amenées à entrer en contact avec le corps de la monture dans certaines positions.
Attention: d'anciennes versions de platines commercialisées par Celestron sont compatibles. Toutefois, les nouvelles versions de platines de couleur orange livrées avec les tubes optiques Celestron depuis 2004 sont déconseillées: elles sont fabriquées à partir de profilé aluminium et se déforment au serrage. Nous vous conseillons donc de tester ce type de platine avant tout montage de tube optique afin d'éviter tout glissement intempestif.

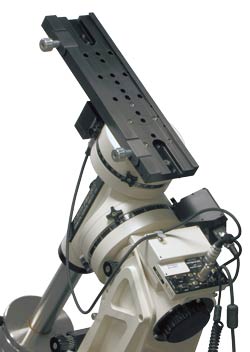

Queue d'aronde 16" pour platines Losmandy série D et monture 900 et Mach1GTO (DOVELM16S)
La queue d'aronde DOVELM16S a été conçue pour les montures 900 et Mach1GTO. Elle est identique à la platine DOVELM16 à l'exception des molettes de serrage plus petites, évitant les zones de contact dans certaines positions.
Nouveau dessin des mors de serrage, voir la DOVELM16 ci dessus.
Lisez la section plus haut se référant à la DOVELM16 pour plus de renseignements.
Poids: 2.2kg.
Nouveau dessin des mors de serrage, voir la DOVELM16 ci dessus.
Lisez la section plus haut se référant à la DOVELM16 pour plus de renseignements.
Poids: 2.2kg.
Platines Losmandy type D
Il existe toute une gamme de platines adaptées aux instruments les plus variés. Pour plus de renseignements, reportez vous à la page suivante.
Il existe toute une gamme de platines adaptées aux instruments les plus variés. Pour plus de renseignements, reportez vous à la page suivante.
Nouvelle barre de contrepoids et extension optionnelle
Barre de contrepoids 19.5" (49.5cm) M12601-C
Butée de sécurité sans rondelle M12676
Extension 9" (23cm)
Barre de contrepoids 19.5" (49.5cm) M12601-C
Butée de sécurité sans rondelle M12676
Extension 9" (23cm)
Double click to edit
Cette nouvelle barre de contrepoids avec butée de sécurité en une pièce et extension optonnelle a été proposée pour la première avec la production 2006 des montures 1200GTO.
En utilisant les mêmes filetages à toutes les extrémités, les trois éléments deviennent un système complet, polyvalent et fonctionnel. La butée de sécurité d'un seul tenant dispense de la rondelle utilisée précédemment, que l'on pouvait faire tomber et perdre dans l'obscurité. L'extension de 23cm supprime le recours à la barre de 28" (71cm) pour les utilisateurs de très gros instruments.
Note:
. Ces éléments ne peuvent pas être utilisés sur les versions précédentes de barres de contrepoids. Les nouvelles butées et extensions ne sont pas compatibles.
. Les barres, extensions et butées ne sont pas compatibles avec les montures équipées d'encodeurs d'axes.
. N'utilisez jamais votre barre de contrepoids sans la butée de sécurité!
Les nouvelles barres, extensions, et butées peuvent être utilisées sur toutes les montures 1200 et 900 produites, tant qu'elles ne sont pas équipées d'encodeurs d'axes.
En utilisant les mêmes filetages à toutes les extrémités, les trois éléments deviennent un système complet, polyvalent et fonctionnel. La butée de sécurité d'un seul tenant dispense de la rondelle utilisée précédemment, que l'on pouvait faire tomber et perdre dans l'obscurité. L'extension de 23cm supprime le recours à la barre de 28" (71cm) pour les utilisateurs de très gros instruments.
Note:
. Ces éléments ne peuvent pas être utilisés sur les versions précédentes de barres de contrepoids. Les nouvelles butées et extensions ne sont pas compatibles.
. Les barres, extensions et butées ne sont pas compatibles avec les montures équipées d'encodeurs d'axes.
. N'utilisez jamais votre barre de contrepoids sans la butée de sécurité!
Les nouvelles barres, extensions, et butées peuvent être utilisées sur toutes les montures 1200 et 900 produites, tant qu'elles ne sont pas équipées d'encodeurs d'axes.
Barre de contrepoids 28" (71cm) M12661-A
Cette barre de contrepoids pour montures 1200 ne sera bientôt plus produite, dans la mesure où elle est remplacée par la nouvelle version à extension décrite plus haut.
Cette barre de contrepoids pour montures 1200 ne sera bientôt plus produite, dans la mesure où elle est remplacée par la nouvelle version à extension décrite plus haut.
Colliers pour tubes optiques
Ces colliers sont originellement conçus pour les réfracteurs Astro-Physics, mais sont compatibles avec les tubes de diamètre équivalents.
Les parties inférieure et supérieure sont plates et filetées pour permettre leur montage ainsi que la fixation d'une lunette-guide, ou tout autre accessoire. Ils sont doublés de feutrine pour éviter de marquer votre tube.
Ces colliers sont originellement conçus pour les réfracteurs Astro-Physics, mais sont compatibles avec les tubes de diamètre équivalents.
Les parties inférieure et supérieure sont plates et filetées pour permettre leur montage ainsi que la fixation d'une lunette-guide, ou tout autre accessoire. Ils sont doublés de feutrine pour éviter de marquer votre tube.
Une nouvelle barre de 14" (35.5cm) de long aux mêmes caractéristiques actuellement livrée avec les montures 900GTO sera disponible seule prochainement.
. 55RING pour tubes optiques Astro-Physics 130 ou tubes de diamètre 140mm.
. 65RING pour tubes optiques Astro-Physics 155, 160 ou tubes de diamètre 165mm.
. 65RING pour tubes optiques Astro-Physics 155, 160 ou tubes de diamètre 165mm.
Contrepoids inox
Les contrepoids Astro-Physics sont soigneusement fabriqués à partir d'acier inox 303. Une bague en laiton est sertie à l'intérieur de manière à ne pas marquer votre barre de contrepoids. De même, un pion de serrage en laiton permet lui aussi un serrage sûr et sans risque de marque.
Gardez à l'esprit que vous pouvez translater les contrepoids sur leur barre pour équilibrer en fonction de la charge.
Toutefois, l'ajout d'un accessoire supplémentaire peur requérir l'usage d'un contrepoids additionnel. La charge nécessaire en masse de contrepoids correspond approximativement à environ 80% de la masse d'instrument.
Nous recommandons les configurations suivantes:
. Contrepoids 6 lb (6SLCWT) 2.7kg pour montures 400, 600, 800 et Mach1GTO
. Contrepoids 9lb (9SLCWT) 4.1kg pour montures 400, 600, 800 et Mach1GTO.
Equilibrages types:
Lunette Traveler 105 seule: 1X 9lb.
Lunette Starfire 130EDF tube seul: 1X 6lb et 1X9lb.
Lunette Starfire 155EDFS (crémaillère 2.7"): 2X 9lb.
. Contrepoids 5lb (5SCWT) 2.3kg pour montures 900 et 1200 (et Mach1 GTO avec barre optionnelle).
. Contrepoids 10lb (10SCWT) 4.5kg pour montures 900 et 1200 (et Mach1 GTO avec barre optionnelle).
. Contrepoids 18lb (18SCWT) 8.2kg pour montures 900 et 1200 (et Mach1 GTO avec barre optionnelle).
Equilibrages types:
Lunette Starfire 155EDFS (crémaillère 2.7") tube seul: 1X 18lb.
Lunette Starfire 155EDF (crémaillère 4") tube seul: 1X 10lb et 1X18lb.
Lunette Starfire 180EDF (crémaillère 4"): 2X 18lb.
Toutefois, l'ajout d'un accessoire supplémentaire peur requérir l'usage d'un contrepoids additionnel. La charge nécessaire en masse de contrepoids correspond approximativement à environ 80% de la masse d'instrument.
Nous recommandons les configurations suivantes:
. Contrepoids 6 lb (6SLCWT) 2.7kg pour montures 400, 600, 800 et Mach1GTO
. Contrepoids 9lb (9SLCWT) 4.1kg pour montures 400, 600, 800 et Mach1GTO.
Equilibrages types:
Lunette Traveler 105 seule: 1X 9lb.
Lunette Starfire 130EDF tube seul: 1X 6lb et 1X9lb.
Lunette Starfire 155EDFS (crémaillère 2.7"): 2X 9lb.
. Contrepoids 5lb (5SCWT) 2.3kg pour montures 900 et 1200 (et Mach1 GTO avec barre optionnelle).
. Contrepoids 10lb (10SCWT) 4.5kg pour montures 900 et 1200 (et Mach1 GTO avec barre optionnelle).
. Contrepoids 18lb (18SCWT) 8.2kg pour montures 900 et 1200 (et Mach1 GTO avec barre optionnelle).
Equilibrages types:
Lunette Starfire 155EDFS (crémaillère 2.7") tube seul: 1X 18lb.
Lunette Starfire 155EDF (crémaillère 4") tube seul: 1X 10lb et 1X18lb.
Lunette Starfire 180EDF (crémaillère 4"): 2X 18lb.

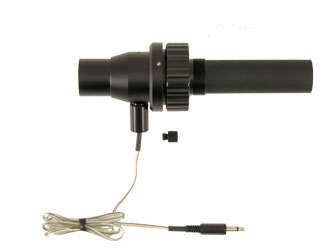

Viseur polaire avec éclairage PASILL4
Ce nouveau modèle de viseur polaire permet de réaliser une mise en station rapide sur le pôle. Il est conçu pour fonctionner sous les deux hémisphères.
Le nouveau réticule est marqué de 2005 jusqu'à 2030 et a été perfectionné pour les utilisateurs de l'hémisphère sud.
Il se visse dans l'axe des montures Astro-Physics de toutes les époques, à l'exception des plus anciennes versions noires de la monture 1200. L'éclairage rouge à LED peut être alimenté de 2 manières:
. Soit par deux piles AA insérées dans la pochette.
. Soit par cable branché dans le panneau GTO et géré par la raquette
Le nouveau réticule est marqué de 2005 jusqu'à 2030 et a été perfectionné pour les utilisateurs de l'hémisphère sud.
Il se visse dans l'axe des montures Astro-Physics de toutes les époques, à l'exception des plus anciennes versions noires de la monture 1200. L'éclairage rouge à LED peut être alimenté de 2 manières:
. Soit par deux piles AA insérées dans la pochette.
. Soit par cable branché dans le panneau GTO et géré par la raquette
Cable d'alimentation pour viseur polaire PASILL3 ou PASILL4 (CABPAS3)
Ce cable vous permet de connecter le viseur polaire sur la prise Reticle du panneau CP et de gérer directement l'intensité d'éclairage du réticule via la raquette. Plus besoin d'avoir des piles AA d'avance avec soi!
Kit d'adaptation pour viseurs polaires Losmandy (PASILL3KIT)
Si vous possédez déjà un viseur polaire Losmandy récent, ce kit vous permet de le monter sur votre monture Astro-Physics, à l'exception des toutes premières montures 1200 noires.
Il contient: l'adaptateur pour visser dans l'axe de la monture, le cable de d'alimentation à connecter au panneau CP, une clé de réglage du viseur polaire, et un bouchon anti-poussière.
Il contient: l'adaptateur pour visser dans l'axe de la monture, le cable de d'alimentation à connecter au panneau CP, une clé de réglage du viseur polaire, et un bouchon anti-poussière.
