Embases pour montures et trépieds
Découvrez la gamme Astro-Physics!
Embases et adaptateurs pour montures 1200 GTO


Adaptateur Standard 1200SPA

L'adaptateur standard pour trépied 1200SPA qui était autrefois livré avec la monture 1200 est
désormais optionnel. En effet, depuis 2004, nous offrons deux modèles différents, à choisir lors de
la commande de votre monture, ou disponibles seuls en tant qu'accessoires, si jamais vous aviez
besoin d'un adaptateur complémentaire pour un second pied si votre monture est utilisée
alternativement à poste fixe et en itinérant. Cela rendra l'installation ou le démontage plus rapide.

Il est similaire au modèle livré dans le passé, à l'exception du pivot d'azimut plus haut pour
s'adapter au nouveau système de réglage. Si votre monture est à poste fixe, cet adaptateur est le
bon choix, puisque vous n'aurez pas à tout installer à chaque utilisation.
Cet adaptateur comprend l'embase, les quatre boutons de blocage avec leurs rondelles, le pivot
d'azimut, le pivot central, et six vis et rondelles pour le  montage sur le trépied ou la colonne.
Tous les éléments sont en aluminium  anodisé noir ou en acier inox.















Adaptateur Rotatif avec roulement de précision 1200RPA

Grâce au large roulement pris entre les deux parties de l'embase, cet adaptateur a été conçu pour
réaliser un réglage très précis de l'angle d'azimut sans avoir à desserrer les boulons de blocage de
l'embase de la monture.
Cet adaptateur comprend l'embase, les quatre boutons de blocage avec leurs rondelles, le pivot
d'azimut, le pivot central, et six vis et rondelles pour le  montage sur le trépied ou la colonne.
Tous les élements sont en aluminium  anodisé noir ou en acier inox.




















Adaptateur surface plate pour 1200 (1200FSA)



























Embases et adaptateurs pour montures 900 GTO


Adaptateur Standard 900SPA

L'adaptateur standard pour trépied 900SPA qui était autrefois livré avec la monture 900 est
désormais optionnel. En effet, depuis 2005, nous offrons deux modèles différents, à choisir lors de
la commande votre monture, ou disponibles seuls en tant qu'accessoires, si jamais vous aviez
besoin d'un adaptateur complémentaire pour un second pied si votre monture est utilisée
alternativement à poste fixe et en itinérant. Cela rendra l'installation ou le démontage plus rapide.


Il est similaire au modèle livré dans le passé, à l'exception du pivot d'azimut plus haut pour
s'adapter au nouveau système de réglage. Si votre monture est à poste fixe, cet adaptateur est le
bon choix, puisque vous n'aurez pas à tout installer à chaque utilisation.
Cet adaptateur comprend l'embase, les quatre boutons de blocage avec leurs rondelles, le pivot
d'azimut, le pivot central, et six vis et rondelles pour le  montage sur le trépied ou la colonne.
Tous les élements sont en aluminium  anodisé noir ou en acier inox.

















Adaptateur Rotatif avec roulement de précision 900RPA

Grâce au large roulement pris entre les deux parties de l'embase, cet adaptateur a été conçu pour
réaliser un réglage très précis de l'angle d'azimut sans avoir à desserrer les boulons de blocage de
l'embase de la monture.
Cet adaptateur comprend l'embase, les quatre boutons de blocage avec leurs rondelles, le pivot
d'azimut, le pivot central, et six vis et rondelles pour le  montage sur le trépied ou la colonne.
Tous les élements sont en aluminium  anodisé noir ou en acier inox.















Adaptateur surface plate pour 900 (900FSA)





























Embases et adaptateurs pour monture Mach1GTO

Adaptateur surface plate pour monture 400, 600E et Mach1GTO (ADATRI)




















Trépieds portables Astro-Physics





































Pieds pour montures 400, 600E et Mach 1GTO

Diamètre de la colonne: 152mm.

Longueur des jambes: 63.5cm.

Diamètre au sol: 137cm.

Poids de l'embase: 2.7kg.

Poids des 3 jambes: 6.8kg.

Poids des tendeurs: 2.3kg.

Références, hauteurs disponibles et poids total:

6X24PP (61cm) 13.6kg.
6X32PP (81cm) 14kg.
6X42PP (107cm) 14.5kg.
6X48PP (122cm) 15kg.
6X54PP (137cm) 15.4kg.
6X62PP (157cm) 15.9kg.

---------------------------------------------------------------------------------------

Pieds pour montures 800 et 900

Diamètre de la colonne: 203mm.

Longueur des jambes: 63.5cm.

Diamètre au sol: 142cm.

Poids de l'embase: 5kg.

Poids des 3 jambes: 9kg.

Poids des tendeurs: 2.3kg.

Références, hauteurs disponibles et poids total:

8X24PP (61cm) 19kg.
8X32PP (81cm) 20kg.
8X42PP (107cm) 21.3kg.
8X48PP (122cm) 22.7kg.
8X54PP (137cm) 23.6kg.
8X62PP (157cm) 24.5kg.

--------------------------------------------------------------------------------------

Pieds pour montures 1200

Diamètre de la colonne: 254mm.

Longueur des jambes: 63.5cm.

Diamètre au sol: 147cm.

Poids de l'embase: 8.2kg.

Poids des 3 jambes: 9kg.

Poids des tendeurs: 2.3kg.

Références, hauteurs disponibles et poids total:

10X24PP (61cm) 23.2kg.
10X32PP (81cm) 24kg.
10X42PP (107cm) 25.4kg.
10X48PP (122cm) 26.3kg.
10X54PP (137cm) 27.2kg.
10X62PP (157cm) 28.2kg.




Trépied réglable Eagle 6" (EAGLE6)










































Caractéristiques majeures:

. Ajoute un débattement possible de 30 degrés en azimut, pratique lors d'une installation durant la
journée!

. Réglage d'inégalité de hauteur jusqu'à 10cm d'écart entre les pieds, et 6.5° de différence
d'inclinaison tant que l'empatement au sol reste au minimum 91cm pour des raisons évidentes de
stabilité.

. Empatement maximal au sol 122cm.

. Hauteur minimale 61cm.

. Hauteur maximale 91cm, 112cm avec l'extension optionnelle de 203mm.

. Encombrement replié: 81X30cm.

. Poids total 12.7kg.



Extension 203mm pour trépied Eagle 6

























Adaptateur pour montures Astro-Physics 400, 600, Mach 1 et 900 GTO
sur trépied Losmandy ( LT2APM )
1200spa_pied
1200rpa
1200rpa_pied
1200fsa
1200fsa_front
Utilisez cet adaptateur pour installer votre monture sur une colonne ou un trépied autre que le pied Astro-Physics via l'embase 1200SPA ou 1200RPA.
Cette pièce possède une finition polie et une anodisation noire.
Fixation par 4 perçages, le diamètre de votre surface recevant l'adaptateur doit être au minimum de 247.65mm. Le diamètre total de l'adaptateur est de 263.5mm.
1200fsa_detail
900spa
900spa_pied
900rpa
900rpa_pied
Utilisez cet adaptateur pour installer votre monture sur une colonne ou un trépied autre que le pied Astro-Physics via l'embase 900SPA ou 900RPA.
Cette pièce possède une finition polie et une anodisation noire.
Fixation par 4 perçages, le diamètre de votre surface recevant l'adaptateur doit être au minimum de 197mm. Le diamètre total de l'adaptateur est de 213mm.
900fsa_front
900fsa
900fsa_detail
adatri
Cet adaptateur est nécessaire pour installer
les montures 400, 600E et Mach1GTO sur
un trépied ou une colonne. Le trépied
Astro-Physics diamètre 152mm n'en a pas
besoin.
L'adaptateur est fabriqué à base
d'aluminium anodisé noir et est
soigneusement  usiné.
L'adaptateur se visse sur le sommet du
trépied par trois vis. La base de la monture
s'insère dans l'adaptateur et est maintenue
en place par trois boutons moletés livrés
avec la monture.









. Conception unique combinant
construction robuste, légèreté, tout en
minimisant  flexions et vibrations.
. Montage sans outils ni visserie,
permettant un montage rapide sur le
terrain.
. Tendeurs en acier inox permettant un un
réglage fin de la mise en station ou
l'horizontalité.
. Colonne en aluminium roulé, embase en
aluminium massif, et jambes en acier pour
une robustesse maximale.
. Finition peinture texturée noire sur tous
les éléments.
. Les modèles 203 et 254mm reçoivent les
tablettes portes accessoires optionnelles.
. Le revêtement peut présenter de minimes
irrégularités.


Avantages des pieds Astro-Physics:

. Légèreté, démontage facile en pièces
individuelles aisément transportables.
. Très rigide et stable malgré un poids
limité.
. Hauteur disponible jusqu'à 158cm.
. Disponible dès 152mm de diamètre.
. Colonne disponible seule à l'achat pour
utiliser   avec un autre instrument.
. L'élément le plus long est la colonne,
mesurant 203mm de moins que la
longueur totale assemblée.
AP_pier_specs
AP_pier
Le nouveau trépied repliable Eagle est une magnifique pièce usinée, conçue et pensée pour l'utilisateur itinérant. ll est le parfait complément de la monture Mach1GTO. Ce trépied supportera bien sûr les montures 400, 600 et 600E aisément. La hauteur du pied est réglable de 24 à 44" (61 à 112cm) avec l'extension de 8" (203mm), et permet également  un réglage indépendant en hauteur de chaque jambe.
Il se stocke dans un volume de 81cmX30cm pour le transport.
Eagle6_ext
Cette pièce permet de rajouter 203mm de hauteur
au trépied Eagle 6. Cette extension s'insère dans
le trépied et est maintenue en place par trois
boutons moletés.
Il est ainsi possible d'obtenir une hauteur
maximale de 112cm dans la position d'ouverture
91cm au sol.
Pour des raisons évidentes de stabilité,
n'employez jamais une ouverture inférieure.

Poids: 1.4kg.

















Ce nouvel adaptateur ravira les utilisateurs de
montures Astro-Physics souhaitant installer leur
monture 400, 600, Mach1GTO ou 900GTO sur un
trépied de type Losmandy G11, GM8, ou bien via
l'adaptateur Losmandy MA.
Cette embase se fixe donc sur le pied Losmandy
grâce à la visserie fournie ou bien grâce au jeu de
molettes Losmandy TKS optionnelles, et reçoit les
adapteurs optionnels pour montures Astro-Physics
ADATRI ou 900SPA ou 900FSA présentés plus
haut sur cette page. Il est prépercé et fileté pour
recevoir ces accessoires, qui seront fournis dans
chaque cas avec la visserie nécessaire.
Vue de dessus
Sur pied G11
Avec 900SPA
Avec 900FSA
L'adaptateur LT2APM vu de dessus
L'adaptateur LT2APM vu de dessous





L'adaptateur LT2APM
sur un pied Losmandy prêt à recevoir
directement le 900SPA ou les adaptateurs
ADATRI ou 900FSA.




L'adaptateur LT2APM et embase ADATRI :
configuration pour montage des montures
400, 600, et Mach1GTO.





L'adaptateur LT2APM et embase 900FSA:
configuration pour montage  de l'embase
rotative 900RPA.





L'adaptateur LT2APM et embase 900SPA.
Avec ADATRI

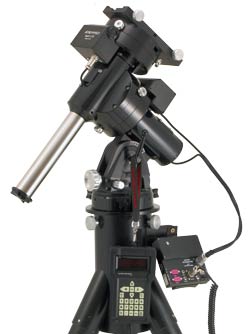

Monture Mach1GTO sur trépied G11
Monture 900GTO sur trépied G11: passez le pointeur sur l'image pour voir le montage en gros plan avec le LT2APM et l'embase 900SPA
