Spécifications techniques: Axes d'AD et déclinaison

. Construction intégralement à base d'aluminium massif et d'acier, anodisation noire.
. Visserie en acier inox.
. Une butée à aiguilles diamètre 2.1" (53mm).
. Un roulement à aiguilles diamètre 2" (50.8mm).
. Deux roulements à aiguilles diamètre 1.5" (38mm).
. Roue dentée de 71.5mm de diamètre en aluminium 7075, 180 dents, sur chaque axe.
. Vis sans fin en laiton montée sur deux roulements à billes. Performances garanties et certifiées avec le kit NS optionnel.
. Embrayage à friction variable, ajustable par une simple molette.
. Diamètre des axes 31.75mm.
. Sabot queue d'aronde femelle.
. Précision de motorisation 1 seconde d'arc par pas.
. Viseur polaire optionnel compatible hémisphères Nord et Sud.
. Capacité de charge maximale 15 kg.
. Poids de la tête équatoriale 10.5kg.


















. Ajustement en latitude par bras tangent, de 0 à 64 degrés par une simple molette largement dimensionnée.
Le système est fluide et sans jeu même avec une monture chargée. Il relève et descend la monture sans usure prématurée.
. Echelle de latitude gravée au laser par incréments de 2 degrés.












. Ajustement en azimut par une simple molette bi-directionnelle, +/- 8.5 degrés.









. Cercles de coordonnées gravés au laser de 89mm de diamètre sur chaque axe, gradués par 6 minutes en AD et 2 degrés
en Déclinaison.











. Sabot de type double queue d'aronde femelle: acceptant à la fois les standards Losmandy type D et Vixen type V (et aussi
Skywatcher, Orion, Perl...).















. Barre de contrepoids amovible.
. Livré avec un contrepoids de 7 livres.
. Contrepoids additionnels de 11 et 21 livres disponibles en option.














. Trépied

. Construction tout aluminium, anodisation noire.
. Hauteur ajustable de 27 a 43 " (69 à 109cm).
. Repliable avec entretoise centrale pour un transport aisé.
. Poids du trépied 7.5 kg.
. Peut également convenir aux montures 10Micron 1000HPS, Astro-Physics Mach1 GTO...














. Electronique double axe " Stepper" :

. Nouveau modèle de raquette à boutons poussoirs.
. Boutons d'inversion AD et Déc.
. Trois vitesses de guidage: 30%, 50%, et 2X la vitesse sidérale.
. Trois vitesses de centrage: 4, 8, et 16X la vitesse sidérale et 32X "Haute vitesse".
. Vitesses de suivi: sidérale, lunaire, solaire et King.
. Correction de l'erreur périodique PEC.
. Compensation du jeu en déclinaison TVC.
. Intensité d'éclairage du panneau de contrôle réglable.
. Compatible avec les systèmes d'autoguidage à port ST4.
. Hémisphères Nord et Sud.
. Alimentation 12V 500mA.
. Panneau de controle à inclinaison réglable.
. Raquette de commande de dimensions modérées pour une utilisation confortable.

Hauteurs exprimées au sommet du trépied. Ajoutez 23 cm à 34 degrés de latitude jusqu'a l'intersection des axes d'AD et de
Déc. Ajoutez 15 cm jusqu'au sommet de la platine.

La monture Losmandy GM8 est disponible en version Goto " Gemini". N'hésitez pas à consulter notre page spéciale sur ce
système aux performances exceptionnelles.

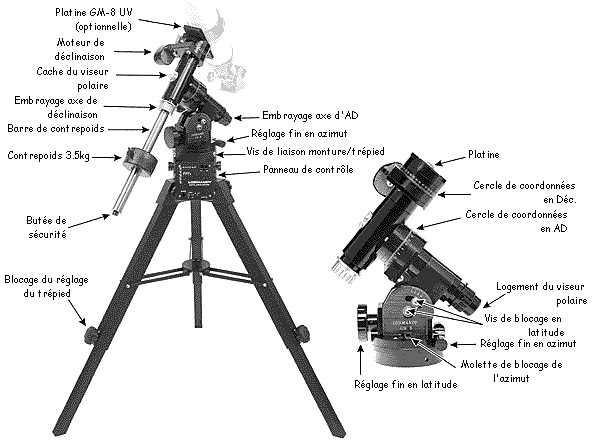

GM8-diagramme
Seul Optique et Vision peut vous faire profiter de modifications inédites !!!

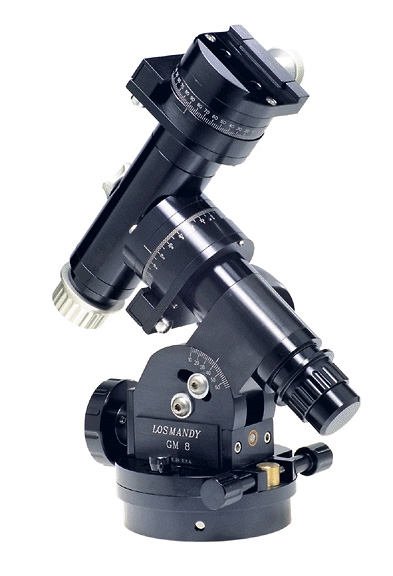

Monture Losmandy GM8
