Losmandy StarLapse
système de suivi terrestre et astronomique
Modèle arrêté
Ce nouveau système de monture produit par Losmandy a été développé pour les amateurs de
photographie et montages vidéos à partir de clichés individuels maintenant connus sous le nom de
Time Lapse, permettant de découvrir le ciel ou un panorama sous un autre aspect en intégrant effets de
déplacements et avant plan mobile.
Le système Losmandy StarLapse a été conçu sur la base de la monture GM8 dont il conserve le
système d'entrainement par roue dentée et embrayage à friction, mais sans l'axe de déclinaison. Il
permet un suivi à la vitesse sidérale ou solaire. De plus la vitesse peut être choisie entre 9 autres
vitesses comprises entre 7.5 et 240 degrés par heure, permettant ainsi des déplacements de l'avant plan.
Il est destiné à se monter sur un trépied photo ou vidéo suffisamment robuste.

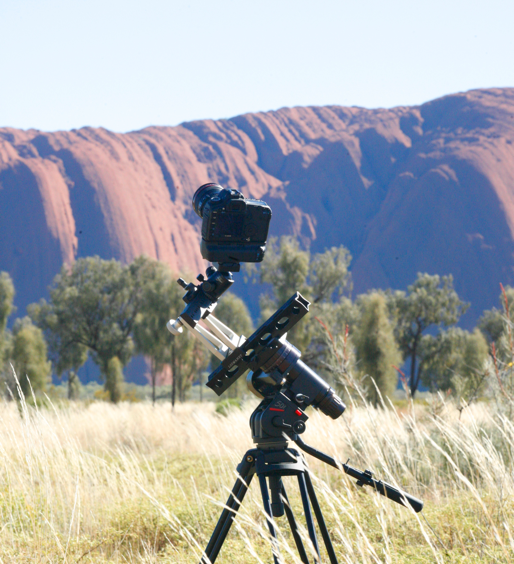

Léger et transportable (moins de 4kg),
le système StarLapse se monte sur tout trépied
et l'orientation vers le pôle céleste se fait
simplement en inclinant la tête de celui-ci.
L'ensemble s'équilibre aisément par translation de
l'appareil sur la platine grâce au sabot à attache
rapide, sans outil. Desserrez la molette et pointez
rapidement n'importe quelle région du ciel....

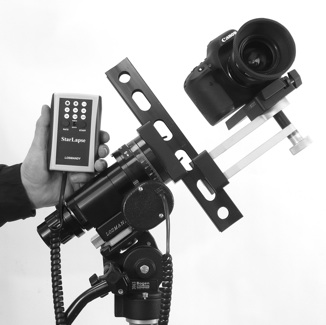

Le StarLapse utilise en ensemble d'entraînement
en bronze - aluminium et peut suivre sur 360
degrés dans les deux hémisphères. Le
microprocesseur embarqué assure une vitesse de
suivi précise.
Sélectionnez simplement la vitesse désirée et
pressez le bouton de mise en route pour activer le
suivi.
8 piles type LR6 AA permettent une autonomie de
près de 60 heures!
Développée sur la base de la monture GM-8, le système StarLapse est construit à base
d'aluminium anodisé et d'acier inoxydable. L'ensemble est donc robuste et permet
l'utilisation de charges jusqu'à 13.5 kg, équivalent à plusieurs boitiers photo ou d'un
télescope seul.
Le StarLapse est donc idéal pour les personnes désirant ne pas s'encombrer d'un
équipement lourd et encombrant pour la photo grand champ ou la réalisation de
timelapses. L'ensemble peut donc être transporté avec des accessoires dans un sac à dos
sans problèmes.

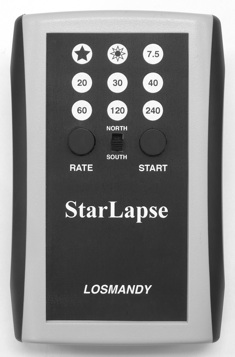

La vitesse choisie est précisée par l'éclairement du symbole
correspondant lorsque vous la sélectionnez à l'aide
du bouton Rate.

Vous pouvez alimenter le système à l'aide de toute source
délivrant 12V 250mA avec fiche 2.1mm (polarité positive au
centre), batterie rechargeable ou pack de piles).

L'utilisation par boutons poussoirs est donc simple et
intuitive.
Eclipse lunaire 2011, Parc national Uluru, Australie, système StarLapse, Canon 5DMkII,
crédits image Peter Ward
Mise en oeuvre:

utilisé avec un appareil contrôlé avec un déclencheur
et  un intervalomètre, vous pouvez ajouter des effets de
rotation horizontale à vos timelapses.
Vous pouvez également incliner l'ensemble pour
reproduire la course d'un astre au dessus d'un relief, un
arbre...pendant la durée de la prise de vues.
Le StarLapse suivra à 7.5, 15, 20, 30, 40, 60, 120, ou
même 240 degrés par heure, en permettant une rotation
sur 360 degrés sans jamais avoir besoin de toucher le
système pour réinitialiser sa position.

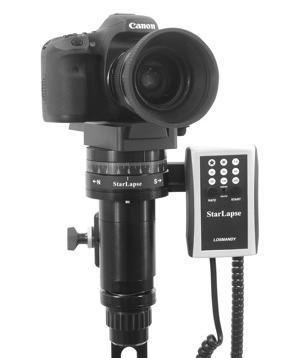

A droite: système StarLapse présenté en configuration
de base avec boitier Canon 7D optionnel.

Quelques exemples du du système en action:

- vidéo n°1, 13.5 Mb, format mp4.
- vidéo n°2, 3.8 Mb, format .mov.
- vidéo n°3, 1. Mb, format .mov.

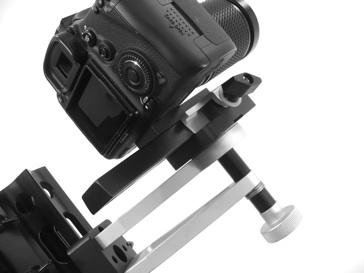

Le système à potence et queue d'aronde coulissante
permet un équilibrage sans contrepoids additionnels
Deux boitiers montés en parallèle avec potence optionnelle

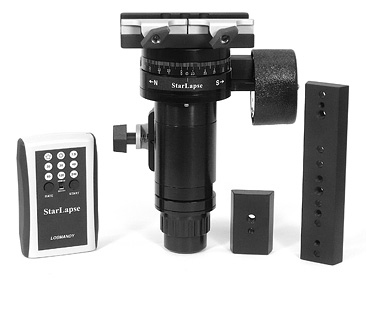

Configuration de base, à droite:

- Dispositif de suivi panoramique.
- Platines de montage.
- Contrôleur.
- Câble de connection moteur.
- Câble d'alimentation 12V.

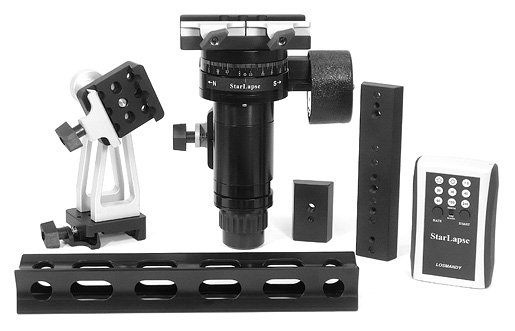

Configuration complète, à droite:

- Dispositif de suivi.
- Platines de montage.
- Contrôleur.
- Potence multidirectionnelle.
- Barre d'équilibrage de 305mm.
- Câble de connection moteur.
- Câble d'alimentation 12V.
Caractéristiques techniques:

. Construction aluminium massif anodisé et acier inoxydable.
. Visserie acier inox.
. Butées à aiguilles diamètres 50.8 et 53.3mm.
. Deux roulements à aiguilles de 38mm.
. Roue dentée de 71.5 mm de diamètre en aluminium 7075, 180 dents.
. Vis sans fin en laiton montée sur roulements à billes.
. Embrayage à friction variable, ajustable par une simple molette.
. Axe en aluminium, diamètre 31.75mm.
. Cercle de coordonnées à friction avec gravure laser, diamètre 89 mm.
. Gravures pour hémisphères Nord et Sud.
. Motorisation pas à pas avec précision de 1" d'arc pas pas.
. Sabot compatible pour platines de montage type "V".
. Capacité de charge 13.5 kg.


Le système StarLapse est compatible avec le système Gemini 2 permettant le pointage automatique en mode équatorial.
La fonctionnalité équatoriale est possible avec l'ajout de l'axe de déclinaison optionnel pour système StarLapse.
