Retour à la gamme PlaneWave
Tube optique Delta Rho 350 f/3
Le nouveau télescope PlaneWave Delta Rho 350 a été conçu pour offrir un champ couvert extrême tout en restant facile à mettre en œuvre. Comme le miroir primaire est fixe, la collimation se fait au moyen du seul miroir secondaire.
Avec le Delta Rho 350, la photographie du ciel profond en grand champ atteint un niveau de qualité sans compromis.
. Formule optique de type Cassegrain.
. Ouverture 350mm.
. Distance focale 1050mm.
. Rapport d'ouverture f/3.
. Cercle image de 60mm > 3 degrés.
. Miroir primaire fixe.
. Backfocus de 143.35mm (incluant la déviation causée par les filtres).
. Systèmes anti-buée des miroirs primaires et secondaires avec capteurs de température intégrés.
Le nouveau télescope PlaneWave Delta Rho 350 a été conçu pour offrir un champ couvert extrême tout en restant facile à mettre en œuvre. Comme le miroir primaire est fixe, la collimation se fait au moyen du seul miroir secondaire.
Avec le Delta Rho 350, la photographie du ciel profond en grand champ atteint un niveau de qualité sans compromis.
. Formule optique de type Cassegrain.
. Ouverture 350mm.
. Distance focale 1050mm.
. Rapport d'ouverture f/3.
. Cercle image de 60mm > 3 degrés.
. Miroir primaire fixe.
. Backfocus de 143.35mm (incluant la déviation causée par les filtres).
. Systèmes anti-buée des miroirs primaires et secondaires avec capteurs de température intégrés.
Spécifications techniques
Miroir primaire
Miroir secondaire
Elément correcteur
Caractéristiques standard
Accessoires livrés en standard ( se référer au tarif en
cours)
Tube optique présenté avec focuser optionnel
| Diamètre | 350 mm |
| Longueur focale | 1050 mm |
| Rapport d'ouverture | f/ 3 |
| Obstruction centrale | 56% du diamètre du miroir primaire |
| Distance du foyer au barillet arrière | 143.35 mm incluant la déviation des filtres utilisés |
| Poids | 21 kg |
| Longueur du tube | 584 mm |
| Construction du tube | Tubes carbone avec couverture tissu carbone |
| Champ optimal couvert | Cercle image de 60 mm |
| Diamètre réel | 13.78'' soit 350 mm |
| Diamètre mécanique | 14.5'' soit 468.3 mm |
| Matériau | Quartz |
| Forme | Prolate ellipsoïde |
| Revêtement | Aluminure renforcée, réflectivité 96% |
| Diamètre | 7.48" soit 190mm |
| Matériau | Quartz |
| Forme | Sphérique |
| Revêtement | Aluminure renforcée, réflectivité 96% |
| Diamètre | 4.3'' soit 110 mm |
| Nombre d'éléments | 3 |
| Traitement | Multicouches large spectre ( réflections <0.5% optimisé de 400 à 700nm) |
| Cassegrain corrigé | La formule corrigée fournit un champ plan dépourvu d'astigmatisme, coma et courbure de champ |
| Structure carbone | Minimise les mouvements thermiques et donc les variations de mise au point |
| Queue d'aronde à compensation thermique | Cette queue d'aronde assure la liaison entres les parties carbone et aluminium, sans exercer de contraintes sur la structure carbone |
| Ventilateurs | 3 ventilateurs brassent l'air en aspirant depuis l'arrière du miroir primaire. La mise en température est accélérée. Le contrôle est effectué à distance via ordinateur avec le module EFA optionnel. |

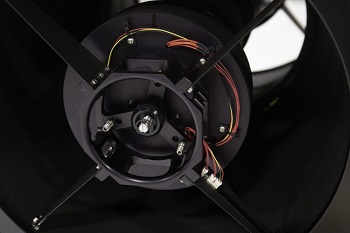

| Delta-T compatible | Pour une prévention accrue de l'apparition de buée, l'intérieur du télescope est précâblé avec des résistances chauffantes et des capteurs de températures pilotables via le contrôleur Delta-T optionnel |
| Eléments de chauffage antibuée | Les éléments de chauffage prémontés dans le tube sont contrôlés par le contrôleur Série 5 vendu séparément |
| Capot de protection | Protège le tube optique des poussières. |
| Notice d'utilisation | Sur clé USB, elle contient les instructions de collimation, et logiciels |
| Jeu de clés Allen | Jeu de clés Allen au format UNC. |
De l'idée à sa réalisation, le Delta Rho 350 à été conçu pour offrir un nouveau type d'instrument, apte à fournir des images sensationnelles sur un très grand champ. La mécanique de type Cassegrain à miroir primaire fixe, le montage rigide et surdimensionné sur le barillet, le backfocus généreux, tout a été pensé pour fournir le champ le plus vaste possible, sans restriction, en conservant un montage le plus rigide possible.
Le télescope peut fournir un champ de 170x170 minutes d'arc sur les capteurs de type 16803 / 4040! C'est 3 fois le champ de son cousin le CDK14!!!
Le télescope peut fournir un champ de 170x170 minutes d'arc sur les capteurs de type 16803 / 4040! C'est 3 fois le champ de son cousin le CDK14!!!
