Retour à la gamme PlaneWave
Les montures PlaneWave
Monture équatoriale allemande Ascension 200HR
Monture équatoriale allemande Ascension 200HR
La monture Ascension 200HR est le modèle équatorial allemand développé par PlaneWave, utilisant une association roue dentée - encodeurs absolus, afin de fournir un suivi sans erreur périodique avec des charges allant jusqu'à 124 kg.
Elle utilise des roues dentées de 300mm sur les deux axes, eux-mêmes dotés de capteurs de positionnement.

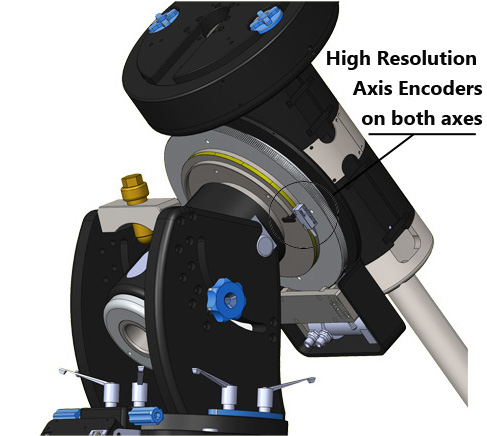

Ils sont équipés d'encodeurs absolus, corrigeant aussi bien l'erreur périodique que les phénomènes de jeu (appelé backlash), fournissant un entraînement parfaitement linéaire en imagerie non guidée.
Elle utilise des roues dentées de 300mm sur les deux axes, eux-mêmes dotés de capteurs de positionnement.
Ils sont équipés d'encodeurs absolus, corrigeant aussi bien l'erreur périodique que les phénomènes de jeu (appelé backlash), fournissant un entraînement parfaitement linéaire en imagerie non guidée.
L'ensemble comprend:
. La tête équatoriale.
. Le système de contrôle.
. Logiciel et pilotes.
. Sabot femelle standard PlaneWave
ou Losmandy.
. Barre de contrepoids nue.
. Caisse de transport.
.Fabrication aluminium anodisé, finition poudrée, éléments acier inox.
. La tête équatoriale.
. Le système de contrôle.
. Logiciel et pilotes.
. Sabot femelle standard PlaneWave
ou Losmandy.
. Barre de contrepoids nue.
. Caisse de transport.
.Fabrication aluminium anodisé, finition poudrée, éléments acier inox.
| Architecture | |
| Type | Monture équatoriale allemande |
| Poids | 109kg |
| Poids des éléments | Embase 22.7 kg, axe AD 34 kg, axe DEC 43.5 kg, barre de contrepoids 8 kg |
| Capacité de charge maximale | 124.7 kg |
| Amplitude de latitude | 0 à 90 degrés |
| Capacité de suivi | 22.5 degrés, avant et après le méridien |
| Finition | Aluminium anodisé avec touches poudrées, éléments acier inox |
| Agencement des câbles | Passage des câbles possible à travers la monture |
| Axes AD et DEC | |
| Axe AD | Roue dentée, 360 dents, aluminium |
| Axe DEC | Roue dentée, 360 dents, aluminium |
| Structure des axes | Axe en acier de 76mm avec passage de 50.8mm |
| Motorisation | US Digital 500 CPR |
| Réduction | 19.7:1, réduction par courroie 2:1, 360:1 sur la roue |
| Encodeurs d'axe | Renishaw, 254mm de diamètre, 14 millions de pas par tour (0.07" d'arc par pas) |
| Finition | Aluminium anodisé avec touches poudrées, éléments acier inox |
| Agencement des câbles | Passage des câbles possible à travers la monture |
| Système de contrôle | |
| Electronique de contrôle | Sidereal Technology |
| Interface utilisateur | Raquette et pilote SiTech compatible ASCOM |
| Modèle de pointage | Logiciel PointXP intégré au contrôleur SiTech |
| Capteurs de positionnement | Inclus, la monture trouve sa position dès le démarrage |
| Vitesse de déplacement | 2.75 degrés par seconde sur chaque axe |
| Consommation électrique | Accepte de 12 à 24V, livré avec alimentation 24V 9.2A |
