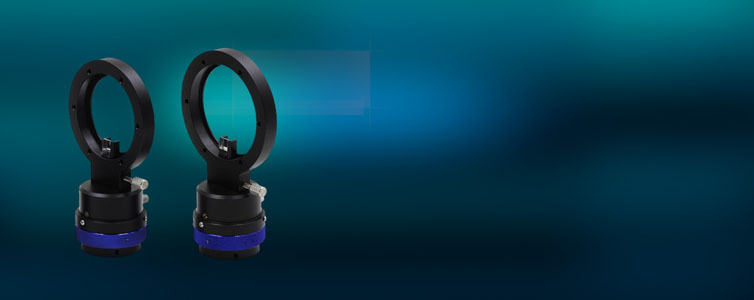

Le diviseur optique QHYCCD
Rigide, précis,
assure parallélisme
du montage
assure parallélisme
du montage
Solution reconnue et utilisée depuis des décennies par les astrophotographes les plus pointus, le diviseur optique appelé aussi sous l'acronyme d' OAG pour Off Axis Guider est la solution idéale pour assurer le guidage le plus précis pour diverses raisons:
1. Vous guidez sur le même axe optique que celui d'imagerie, ce qui vous libère des flexions différentielles entre les instruments.
2. Vous guidez avec une focale identique, avec donc une grande précision.
3. L'étoile de guidage étant proche du champ photographié, vous limitez la rotation du champ.
4. Vous diminuez la charge sur la monture et donc la masse de contrepoids nécessaire.
5. Une fois établie, la mise au point entre la caméra d'imagerie et celle de guidage ne change plus, vous n'avez donc qu'une focalisation principale à surveiller.
6. Il impacte moins votre budget qu'un ensemble instrument guide, colliers…
1. Vous guidez sur le même axe optique que celui d'imagerie, ce qui vous libère des flexions différentielles entre les instruments.
2. Vous guidez avec une focale identique, avec donc une grande précision.
3. L'étoile de guidage étant proche du champ photographié, vous limitez la rotation du champ.
4. Vous diminuez la charge sur la monture et donc la masse de contrepoids nécessaire.
5. Une fois établie, la mise au point entre la caméra d'imagerie et celle de guidage ne change plus, vous n'avez donc qu'une focalisation principale à surveiller.
6. Il impacte moins votre budget qu'un ensemble instrument guide, colliers…
De construction robuste, le diviseur optique QHYCCD se monte avec 6 vis, et assure donc une liaison sûre sans altérer l'orthogonalité de l'axe optique.
Les adaptateurs proposés permettent toute une variété de montages que ce soit du côté caméra ou du côté télescope.
La focalisation fine de la caméra de guidage est assurée par
une hélicoïdale fine, verrouillable ensuite, au coulant de 31.75mm.
Disponible en 3 tailles.
Les adaptateurs proposés permettent toute une variété de montages que ce soit du côté caméra ou du côté télescope.
La focalisation fine de la caméra de guidage est assurée par
une hélicoïdale fine, verrouillable ensuite, au coulant de 31.75mm.
Disponible en 3 tailles.
| Spécifications des modèles du diviseur optique QHYCCD OAG | |||
| Modèle | QHYOAG-S | QHYOAG-M | QHYOAG-L |
| Interface côté télescope | M42/0.75 | M54/0.75 | M62/0.75 |
| Diamètre entre les 6 trous M3 | 54mm | 62mm | 68mm |
| Taille de capteur compatible | 4/3 | APS-C, APS-H, 24x36mm | 24x36mm, 36x36mm, 48x36mm |
| Interface caméra de guidage | 31.75mm | 31.75mm | 31.75mm |
| Poids | 127g | 145g | 149g |
