Quantum
QSI 632:

Un capteur Kodak KAF 3200ME à la grande sensibilité dans cette caméra polyvalente au rendement quantique élévé, à la dynamique importante et au bruit très faible.

. Capteur Kodak KAF 3200ME pleine trame.
. Très faible bruit, dynamique élevée.
. Fichiers 16 bits, connectique USB 2.0.
. Jusqu'à 45°C de refroidissement sous la température ambiante.
. Obturateur mécanique intégré.
. Tourelle à filtre disponible, à 5 ou 8 positions pour filtres 31.75mm.
. Diviseur optique intégré adaptable optionnel.
. Drivers pour les logiciels MaximDL et CCDSOFT.
. Compatible ASCOM.
. Compatible Linux et Macintosh.
Le modèle standard de la caméra QSI 632 comprend le capteur Kodak pleine trame KAF 3200ME à microlentilles. Sa surface utile est de 2184 x 1472 pixels de 6.8 µm.
Le capteur Kodak KAF 3200ME possède une excellente sensibilité et un rendement élevé sur une part étendue du spectre et notamment dans le bleu.

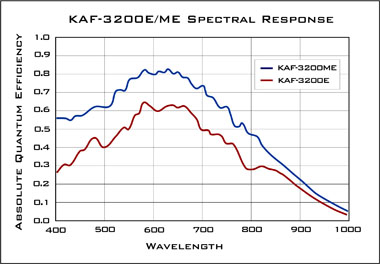

La caméra peut être équipée à la demande du capteur KAF 3200 sans microlentilles, la différence de rendement est illustrée à gauche.
  Spécifications techniques du capteur de la caméra QSI 632

Marque du capteur Kodak KAF 3200ME standard Kodak KAF 3200 ( sans microlentilles ) optionnel
Type de capteur Pleine trame Pleine trame
Sensbilité accrue dans le bleu Oui Oui
Microlentilles Oui Non
Antiblooming Non Non
Dimensions 14.85 x 10.26 mm 14.85 x 10.26 mm
Surface en pixels
Surface en pixels utilisée
2254 x 1510
2184 x 1472
2254 x 1510
2184 x 1472
Taille des pixels 6.8 x 6.8 µm 6.8 x 6.8 µm

Valeurs typiques
Full well capacity (dynamique) 55000 électrons 55000 électrons
Rendement quantique: Maxi : 82 %
à 400 nm : 55 %
Maxi : 65 %
à 400 nm : 30 %
Courant d'obscurité < 0.5 électron / sec  à 0°C et < 0.05 électron / sec à - 25°C
Doublement du courant d'obscurité 6 °C 6°C
Bruit de lecture intrinsèque 7 électrons RMS 7 électrons RMS
Amplitude dynamique 77 db 77 db
Efficacité du transfert de charge > 0.99999 > 0.99999
Spécifications techniques du modèle QSI 632

Caractéristiques Modèle 632 s Modèle 632 ws
Capteur KAF 3200ME KAF 3200
Obturateur Mécanique, 0.03 seconde à 240 minutes
Tourelle intégrée Non Oui, 5 et 8 positions coulant 31.75mm
Configuration caméra
Dimensions 11.03 x 11.03 x 5 cm (ajoutez 0.58cm pour couplage T ) 11.03 x 11.03 x 6.35 cm (ajoutez 0.58cm pour couplage T )
Poids sans nez de montage 950 g 1120 g
Backfocus ( sans filtres ) 22.8 mm avec coupleur T
17.3 mm avec coupleur C
17.3 mm sans coupleur
35.5 mm avec coupleur T
30 mm avec coupleur C
30 mm sans coupleur
Refroidissement thermoélectrique Stabilisation +/- 0.1°C de 0 à - 40°C
Capacité avec refroidissement à air Typiquement 45°C sous la température ambiante à 85% de la capacité
Capacité avec refroidissement liquide Delta de 52°C à 85% de la capacité
Ventilateur Paramétrable par l'utilisateur

Gain 1.3e-/ADU
Digitalisation 16 bits
Bruit de lecture total   Typiquement 8 électrons RMS
Courant d'obscurité < 0.5 électron / sec à 0°C
< 0.05 électron / sec  à - 25°C
Temps de lecture et de transfert   5 secondes en mode classique
0.5 seconde en mode haute vitesse
Options de Binning   Symétrique jusqu'à 3x3
Statut et notification Paramétrable par LEDs multicolores, avec alarme d'anomalie électrique et refroidissement
Consommation   12V, 2A (24 Watts) à pleine puissance
Température de fonctionnement   De - 20C à + 30C, humidité de 10 à 90% sans condensation
Connectivité   USB 2.0 ( compatible USB 1.1 )
Ports additionnels   Port autoguidage pour contrôle monture ou autre application compatible
Couplage T   42 mm pas de 0.75mm
Couplage C ( 25.4mm 32 filets au pouce) risque de vignetage Monture C optionnelle compatible backfocus 17.5mm n'atteindra pas le foyer avec un adaptateur C standard
Nez de montage   Adaptateur 42mm vers 50.8mm mâle standard
Adaptateur 42mm vers 31.75mm mâle optionnel
Rappel des caractéristiques techniques des caméras  QSI WSG 5 et 8
Filtres Tourelle intégrée à 5 ou 8 positions
Configuration caméra Capot avec diviseur optique intégré
Dimensions 11.3 (ou 14.9) x 12.7 x 7.8 cm
Poids sans nez de montage 1300 g en 5 pos et  1600 g en 8 pos
Backfocus
(profondeur au capteur sans filtres)
. 53.3 mm avec adaptateur vissant optionnel 54.7mm
. 50.2 mm avec adaptateur T
. 44.5 mm sans adaptateur
Montage caméra guide . Monture T avec filetage 42mm /0.75 avec rotation manuelle intégrée.
. Monture C avec filetage 25.4mm (32 filets au pouce) rotatif.
Profondeur optique caméra de guidage 12.5 mm ( réglage sur + / - 1.5mm)
Plaque frontale de montage En standard type T ( adaptateur large diamètre 54.7mm optionnel)
Nez de montage Nez standard 50.8mm / T2
Nez 50.8mm pour diamètre 54.7mm optionnel
