QSI 660:

Rapport qualité prix incroyable pour un capteur de 6.1 millions de pixels!

. Capteur Sony ICX694 interligne.
. Très faible bruit, dynamique élevée.
. Fichiers 16 bits, connectique USB 2.0.
. Jusqu'à 45°C de refroidissement sous la température ambiante.
. Obturateur mécanique intégré.
. Tourelle à filtre disponible, à 5 positions pour filtres 31.75mm.
. Diviseur optique intégré adaptable optionnel.
. Drivers pour les logiciels MaximDL et CCDSOFT.
. Compatible ASCOM.
. Compatible Linux et Macintosh.
  Spécifications techniques du capteur de la caméra QSI 660

Marque du capteur Sony ICX694 standard
Type de capteur Interligne
Microlentilles Oui
Antiblooming Oui (800x)
Dimensions 12.48 x 9.98 mm
Surface en pixels 2758 x 2208
Taille des pixels 4.54 x 4.54 µm

Valeurs typiques
Full well capacity (dynamique) 19 000 électrons
Rendement quantique: Maxi : 77 %
à 560 nm
Courant d'obscurité < 0.002 électron / sec  à - 10°C
Bruit de lecture intrinsèque 3.1 électron RMS
Amplitude dynamique 75 db
Spécifications techniques du modèle QSI 660

Caractéristiques Modèle 660 i Modèle 660 s
Capteur ICX 694 ICX 694
Obturateur Non   Mécanique, 100µ secondes à 240 minutes
Tourelle intégrée Non Oui, 5 et 8 positions coulant 31.75mm
Configuration caméra
Dimensions 11.03 x 11.03 x 5 cm (ajoutez 0.58cm pour couplage T ) 11.03 x 11.03 x 6.35 cm (ajoutez 0.58cm pour couplage T )
Poids sans nez de montage 950 g 1120 g
Backfocus ( sans filtres ) 22.8 mm avec coupleur T
17.3 mm avec coupleur C
17.3 mm sans coupleur
35.5 mm avec coupleur T
30 mm avec coupleur C
30 mm sans coupleur
Refroidissement thermoélectrique Stabilisation +/- 0.1°C de 0 à - 40°C
Capacité avec refroidissement à air Typiquement 45 °C sous la température ambiante à 85% de la capacité
Capacité avec refroidissement liquide Delta de 52 °C à 85% de la capacité
Ventilateur Paramétrable par l'utilisateur

Gain Ajustable par l'utilisateur de 0.5e-/ADU à 1.5e-/ADU
Digitalisation 16 bits
Bruit de lecture total   3 à 7 électrons RMS en mode classique ou haute vitesse
Courant d'obscurité < 0.02 électron / sec  à - 10°C
Temps de lecture et de transfert   9 secondes en mode classique
1 seconde en mode haute vitesse
Options de Binning   Symétrique et assymétrique jusqu'à 9x9
Statut et notification Paramétrable par LEDs multicolores, avec alarme d'anomalie électrique et refroidissement
Consommation   12V, 2A (24 Watts) à pleine puissance
Température de fonctionnement   De - 20C à + 30C, humidité de 10 à 90% sans condensation
Connectivité   USB 2.0 ( compatible USB 1.1 )
Ports additionnels   Port autoguidage pour contrôle monture ou autre application compatible
Couplage T   42 mm pas de 0.75mm
Couplage C ( 25.4mm 32 filets au pouce) risque de vignetage Monture C optionnelle compatible backfocus 17.5mm n'atteindra pas le foyer avec un adaptateur C standard
Nez de montage   Adaptateur 42mm vers 50.8mm mâle standard
Adaptateur 42mm vers 31.75mm mâle optionnel
Rappel des caractéristiques techniques des caméras  QSI WSG 5 et 8
Filtres Tourelle intégrée à 5 ou 8 positions
Configuration caméra Capot avec diviseur optique intégré
Dimensions 11.3 (ou 14.9) x 12.7 x 7.8 cm
Poids sans nez de montage 1300 g en 5 pos et  1600 g en 8 pos
Backfocus
(profondeur au capteur sans filtres)
. 53.3 mm avec adaptateur vissant optionnel 54.7mm
. 50.2 mm avec adaptateur T
. 44.5 mm sans adaptateur
Montage caméra guide . Monture T avec filetage 42mm /0.75 avec rotation manuelle intégrée.
. Monture C avec filetage 25.4mm (32 filets au pouce) rotatif.
Profondeur optique caméra de guidage 12.5 mm ( réglage sur + / - 1.5mm)
Plaque frontale de montage En standard type T ( adaptateur large diamètre 54.7mm optionnel)
Nez de montage Nez standard 50.8mm / T2
Nez 50.8mm pour diamètre 54.7mm optionnel
La QSI 660 fait appel au capteur Sony ICX694, capteur interligne à microlentilles, et antiblooming. Vous bénéficiez donc d'une bonne sensibilité, sans risquer que les étoiles ne "blooment": un pixel saturé ne débordera pas dans les suivants, ne provoquant pas de trainées verticales dans vos images et vous épargnant ainsi une étape de traitement supplémentaire.
La surface utilisable du capteur est de 2758x2208 pixels de 4.54µm.

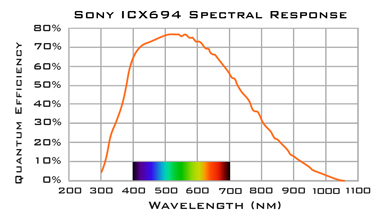

Le rendement du capteur ICX694 est très intéressant, avec un pic de sensibilité de 77% et un très faible courant d'obscurité.
