Les accessoires pour les caméras QSI
les caméras Quantum Scientific Imaging ont l'avantage de pouvoir être adaptées et équipées en fonction des besoins de l'utilisateur.
Parallèlement au choix du capteur ( antiblooming ou pas selon les versions, classe 1 ou 2...) différents accessoires sont adaptables lors de la commande.
Votre caméra est donc totalement personnalisée, et évolutive !
les caméras Quantum Scientific Imaging ont l'avantage de pouvoir être adaptées et équipées en fonction des besoins de l'utilisateur.
Parallèlement au choix du capteur ( antiblooming ou pas selon les versions, classe 1 ou 2...) différents accessoires sont adaptables lors de la commande.
Votre caméra est donc totalement personnalisée, et évolutive !
Récapitulatif des accessoires disponibles sur cette page par catégorie
pour la série 500:
pour la série 500:
1. Accessoires spécifiques
pour série 500 WSG
pour série 500 WSG
2. Accessoires pour filtres
pour la série 500
pour la série 500
4. Compléments pour
refroidissement
refroidissement
3. Accessoires de montage
pour séries 500
pour séries 500
5. Autres accessoires pour séries 500
Détail des accessoires disponibles par catégorie
pour la série 500:
pour la série 500:
Diviseur optique intégré
les caméras QSI série 500 WS équipées de l'obturateur et de la tourelle à filtres peuvent bénéficier de l'ajout d'un prisme d'autoguidage intégré au capot frontal.
Cette option peut être choisie à la commande ou bien être ajoutée ultérieurement.
Les intérêts sont évidents:
- vous guidez sur une étoile non atténuée par les filtres, sans avoir à changer le temps d'exposition nécessaire à l'intégration de l'étoile guide, même avec des filtres très denses.
- vous vous libérez des flexions différentielles entre instruments, puisque vous guidez sur le même axe optique: flexions et erreur périodique sont corrigées simultanément ! Bénéfice supplémentaire, vous minimisez fortement les risques de rotation du champ puisque l'étoile de guidage est très proche du champ photographié.
Comme présenté sur l'image à gauche, le prisme situé devant le capteur est suffisamment large pour localiser facilement une étoile guide. De plus, il est stratégiquement positionné pour ne pas vigneter ou obstruer le champ photographié.
Le prisme et son système de montage sont intégrés au capot frontal de la caméra.
Le système de montage de la caméra guide requiert l'utilisation d'un coupleur de type C ou T présenté plus bas sur cette page.
La bague C ou T est alors connectée sur la bague de focalisation qui permet un trajet de 3mm et donc une mise au point fine sur le capteur d'autoguidage.
Les caméras de la série WSG sont livrées avec un pack accessoires très complet:
. Adaptateur T.
. Capot pour le filetage T.
. Nez de montage 50.8mm / T.
. Coupleur T pour caméra guide.
. Alimentation secteur 90-240V / 12V.
. Cables USB et autoguidage de 3 mètres.
. CD d'installation QSI.
. Drivers pour les logiciels CCDSOFT et MaximDL.
. Ressources pour les développeurs ActiveX.

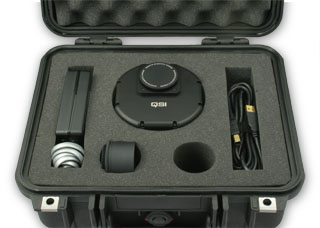

. Valise de rangement Pelican.
. Adaptateur T.
. Capot pour le filetage T.
. Nez de montage 50.8mm / T.
. Coupleur T pour caméra guide.
. Alimentation secteur 90-240V / 12V.
. Cables USB et autoguidage de 3 mètres.
. CD d'installation QSI.
. Drivers pour les logiciels CCDSOFT et MaximDL.
. Ressources pour les développeurs ActiveX.
. Valise de rangement Pelican.
| Rappel des caractéristiques techniques des caméras QSI WSG | ||
| Filtres | Tourelle intégrée à 5 positions | |
| Configuration caméra | Capot avec diviseur optique intégré | |
| Dimensions | 11.3 x 12.7 x 7.8 cm | |
| Poids sans nez de montage | 1350 g | |
| Backfocus (profondeur au capteur sans filtres) |
. 53.3 mm avec adaptateur vissant optionnel 54.7mm . 50.2 mm avec adaptateur T . 44.5 mm sans adaptateur |
|
| Montage caméra guide | . Monture T avec filetage 42mm /0.75 avec rotation manuelle intégrée. . Monture C avec filetage 25.4mm (32 filets au pouce) rotatif. |
|
| Profondeur optique caméra de guidage | 12.5 mm ( réglage sur + / - 1.5mm) | |
| Plaque frontale de montage | En standard type T ( adaptateur large diamètre 54.7mm optionnel) | |
| Nez de montage | Nez standard 50.8mm / T2 Nez 50.8mm pour diamètre 54.7mm optionnel |
|
Adaptateurs pour caméras QSI série 500 WSG:
Coupleur C:
il permet le montage des caméras de guidage sur le diviseur optique intégré des caméras série 500 WSG.
Coupleur T:
il permet également le montage d'une caméra de guidage sur le diviseur optique des caméras série 500 WSG par filetage T.
Nez de montage 2.156" soit 54.7mm:
permet l'installation de la caméra dans un porte oculaires 50.8mm par la plaque frontale 2.156" de la caméra. Ainsi l'ouverture libre disponible passe alors à 1.8" soit 45.7mm et garantit une pleine illumination du champ et en même temps du prisme de guidage.
Plaque frontale de montage 2.156" soit 54.7mm:
elle reçoit le nez vissant surdimensionné 2.156" présenté ci dessus.
Elle comprend un bouchon vissant pour éviter l'infestation par les poussières lorsque le nez n'est pas installé.
Coupleur C:
il permet le montage des caméras de guidage sur le diviseur optique intégré des caméras série 500 WSG.
Coupleur T:
il permet également le montage d'une caméra de guidage sur le diviseur optique des caméras série 500 WSG par filetage T.
Nez de montage 2.156" soit 54.7mm:
permet l'installation de la caméra dans un porte oculaires 50.8mm par la plaque frontale 2.156" de la caméra. Ainsi l'ouverture libre disponible passe alors à 1.8" soit 45.7mm et garantit une pleine illumination du champ et en même temps du prisme de guidage.
Plaque frontale de montage 2.156" soit 54.7mm:
elle reçoit le nez vissant surdimensionné 2.156" présenté ci dessus.
Elle comprend un bouchon vissant pour éviter l'infestation par les poussières lorsque le nez n'est pas installé.
1. Accessoires spécifiques pour la série 500WSG
2. Accessoires pour filtres pour la série 500
Carroussel supplémentaire pour tourelle:
permet le remplacement rapide lors de l'utilisation d'un jeu de filtres additionnel.
Nouveau carroussel 31mm:
permet l'utilisation de filtres spécifiques d'une ouverture libre de 31mm et l'imagerie avec des combinaisons aussi ouvertes que f/2.8 sans vignetage! Même les formules type Fastar à f/2 restent utilisables avec un vignetage peu prononcé.
permet le remplacement rapide lors de l'utilisation d'un jeu de filtres additionnel.
Nouveau carroussel 31mm:
permet l'utilisation de filtres spécifiques d'une ouverture libre de 31mm et l'imagerie avec des combinaisons aussi ouvertes que f/2.8 sans vignetage! Même les formules type Fastar à f/2 restent utilisables avec un vignetage peu prononcé.
3. Accessoires de montage pour caméras série 500
Nez de montage 50.8mm / T2:
il se visse sur le filetage frontal de la caméra pour l'installer dans un porte oculaires 50.8mm. Il est livré en standard avec les caméras QSI série 500.
Nez de montage 31.75mm / T2:
rôle identique au nez présenté ci dessus mais en coulant 31.75mm. Optionnel.
Coupleur pour objectifs Canon EOS:
permet d'obtenir la distance adaptée pour les objectifs Canon EOS et les caméras série 500 ws telles que les modèles 540 ws et 532 ws. Se monte sur la plaque de montage T standard.
Coupleur pour objectifs Nikon F:
permet d'obtenir la distance adaptée pour les objectifs Nikon F et les caméras série 500 ws telles que les modèles 540 ws et 532 ws. Se monte sur la plaque de montage T standard.
Plaque frontale de montage type T:
pour le montage d'accessoires au filetage T comme les nez sur les caméras série 500. Comprend également un bouchon antipoussières en aluminium. Livré en standard avec la plupart des caméras série 500.
Plaque de montage type C:
pour les caméras à boitier mince série 500 comme la 520i.
Inclut également un capot antipoussières en aluminium.
Plaque de montage C type 2:
pour les caméras à boitier médium série 500 telle que la 520s (qui inclut l'obturateur dans le capot).
Comprend également un capot antipoussières en aluminium.
il se visse sur le filetage frontal de la caméra pour l'installer dans un porte oculaires 50.8mm. Il est livré en standard avec les caméras QSI série 500.
Nez de montage 31.75mm / T2:
rôle identique au nez présenté ci dessus mais en coulant 31.75mm. Optionnel.
Coupleur pour objectifs Canon EOS:
permet d'obtenir la distance adaptée pour les objectifs Canon EOS et les caméras série 500 ws telles que les modèles 540 ws et 532 ws. Se monte sur la plaque de montage T standard.
Coupleur pour objectifs Nikon F:
permet d'obtenir la distance adaptée pour les objectifs Nikon F et les caméras série 500 ws telles que les modèles 540 ws et 532 ws. Se monte sur la plaque de montage T standard.
Plaque frontale de montage type T:
pour le montage d'accessoires au filetage T comme les nez sur les caméras série 500. Comprend également un bouchon antipoussières en aluminium. Livré en standard avec la plupart des caméras série 500.
Plaque de montage type C:
pour les caméras à boitier mince série 500 comme la 520i.
Inclut également un capot antipoussières en aluminium.
Plaque de montage C type 2:
pour les caméras à boitier médium série 500 telle que la 520s (qui inclut l'obturateur dans le capot).
Comprend également un capot antipoussières en aluminium.
4. Compléments pour refroidissement
Module pour refroidissement liquide:
se fixe de manière sûre sur le dos des caméras série 500 et permet grâce à la circulation de fluide de gagner 10 degrés de refroidissement supplémentaire et donc de diminuer encore le niveau de bruit des images. Permet de descendre à 45 degrés Celsius sous la température du fluide circulant.
Idéal en été...
Pompe pour circulation liquide:
pour compléter le module de refrodissement. Livré avec tubes pour l'acheminement du liquide.
se fixe de manière sûre sur le dos des caméras série 500 et permet grâce à la circulation de fluide de gagner 10 degrés de refroidissement supplémentaire et donc de diminuer encore le niveau de bruit des images. Permet de descendre à 45 degrés Celsius sous la température du fluide circulant.
Idéal en été...
Pompe pour circulation liquide:
pour compléter le module de refrodissement. Livré avec tubes pour l'acheminement du liquide.
5. Autres accessoires
Alimentation secteur pour caméras QSI:
permet de convertir une tension d'entrée de 90 à 240V en 12V, 50/60Hz.
Ecusson personnalisé:
petit écusson gravé au laser pour personnaliser votre valise de caméra.
Jusqu'à 3 lignes de 25 caractères.
permet de convertir une tension d'entrée de 90 à 240V en 12V, 50/60Hz.
Ecusson personnalisé:
petit écusson gravé au laser pour personnaliser votre valise de caméra.
Jusqu'à 3 lignes de 25 caractères.
