Montures équatoriales, instruments et accessoires pour observateurs exigeants
ASTRO-PHYSICS
Lunette 140mm f 7.5 StarFire EDF
avec crémaillère 2.7" (140EDF27)
et crémaillère 4" (140EDF4)
Lunette 140mm f 7.5 StarFire EDF
avec crémaillère 2.7" (140EDF27)
et crémaillère 4" (140EDF4)
Double click to edit
Double click to edit
Spécifications techniques
| Correction chromatique | Variation au foyer de moins de 0.004% de 430 à 656 nm |
| Ouverture | 140 mm |
| Longueur focale | 1050 mm |
| Rapport F/D | F 7.5 |
| Résolution théorique | 0.8 secondes d'arc |
| Antireflets | Large bande, multicouches, transmission supérieure à 97% sur les longueurs d'onde visuelles |
| Grossissements utilisables | 18 à 550X |
| Tube optique | Blanc, aluminum, intérieur noir mat, barillet collimatable |
| Crémaillères possibles | Crémaillère avec démultiplication Feathertouch 9:1 diamètre interne 2.7" (69mm) ou 4" (101mm), adaptateurs 50.8 ( à serrage triple point) et 31.75mm, collier rotatif verrouillable, serrage annulaire sur tous les coulants. Le modèle 4" inclut l'adaptateur 4"/2.7" (A1024) et l'extension (4FOCEXT). Le modèle 2.7" inclut l'extension vissante A1008. |
| Longueur | 940 mm, pare buée rétracté |
| Diamètre du pare buée | 184 mm |
| Poids avec pare buée | 11 kg avec crémaillère 2.7". 12.3 kg avec crémaillère 4". |
| Valise | Valise bois renforcée par cornières métalliques, intérieur doublé mousse, extérieur recouvert de vinyl gris clair |
Champ photographique
| Champ au foyer sur format 35mm | 1.25 X 1.8 degrés à F 7.5 |
| Champ sur format 35mm avec télécompresseur 0.75X (27TVPH) | 1.7 X 2.5 degrés à F 5.7 |
| Champ sur format 35mm avec Barlow 2X | 0.63 X 0.9 degrés à F 15 |
Ce nouveau triplet apochromatique possède les mêmes qualités habituelles que l'on retrouve dans les objectifs Astro-Physics: exceptionnelle correction chromatique apte à satisfaire aussi bien les utilisateurs visuels que les astrophotographes les plus exigeants, très haut niveau de correction des différentes aberrations géométriques, et excellent poli de surface fournissant un contraste saisissant.
Cette lunette est disponible avec deux possibilités de choix de crémaillères Feathertouch 9:1; soit 2.7"(diamètre interne 69mm) soit 4"(101mm), en fonction des besoins et exigences des utilisateurs.
Les deux modèles possèderont le même système rotatif que celui de la lunette Starfire 160 EDF.
La focale étant très proche du modèle original 155 f7 Starfire EDF, 130f8 et f8.3 Starfires, les accessoires comme les aplanisseurs de diamètre 4" et 2.7", et les télécompresseurs dédiés, seront totalement compatibles, fournissant même avec le modèle 155TCC un cercle image de 57mm à F 5.75!
La focale de 1050mm représente également un excellent compromis pour les observateurs visuels, leur permettant l'utilisation d'une vaste gamme d'oculaires, tant en ciel profond grand champ qu'en observation planétaire à fort grossissement, grâce à la finesse et au fort contraste de l'optique.
Optique:
ce nouveau triplet possède toutes les caractéristiques exceptionnelles des optiques Astro-Physics, et est doté des toutes dernières technologies de traitement antireflets.
Le triplet apochromatique utilise les meilleurs verres disponibles, fournissant un contraste et une finesse saisissants, associés à une correction chromatique excellente, idéale tant pour les astrophotographes que pour les utilisateurs visuels.
Tube:
de multiples baffles réduisent les reflets parasites au minimum. L'objectif repose dans un barillet conçu pour garder sa collimation dans les conditions difficiles de transport, mais peut néanmoins être réglé. Le pare buée coulissant aide à prévenir l'apparition de la buée tout en bloquant les rayonnements incidents.
Crémaillère:
la lunette 140 EDF est proposée au choix avec les crémaillères Astro-Physics 2.7" (69mm) ou 4" (101mm) présentées à la page suivante.
Les deux modèles sont dotés du système à démultiplication Feathertouch 9:1.
Leur course généreuse (112mm pour la 2.7" et 107mm pour la 4") et le positionnement judicieux du foyer sont choisis de manière à permettre l'utilisation de la tête binoculaire Baader sans avoir à recourir au compensateur 1.25X.
Leur système rotatif verrouillable permet un cadrage aisé, sans perdre la mise au point, même avec les accessoires les plus lourds.
La crémaillère géante est à même de satisfaire toutes les demandes de l'imagerie. Le diamètre interne réel de 109mm permet de couvrir au mieux un négatif moyen format 6X7. L'intérieur est bafflé pour vous fournir un maximum de contraste. Toute une gamme d'accessoires photographiques est disponible, de la CCD grand format en passant par la photographie argentique et numérique moyen format et 35mm.
Ceci inclut les aplanisseurs de champ 2.7" (67PF582), 4" (S155EDFFF), et le tout nouveau télécompresseur 0.76X (155TCC).
Avec la crémaillère géante et l'aplanisseur de champ 4", la cercle couvert est de 100mm à f 7.8, et avec le télécompresseur 155TCC, le champ couvert atteint 57mm à f 5.7!!!
Tous les accessoires destinés à la crémaillère 2.7" sont bien sûr utilisables avec le modèle 4", qui est fourni avec un convertisseur 4"/2.7"..
Choisissez le modèle 2.7" si vous êtes avant tout utilisateur visuel ou si vous n'envisagez pas l'utilisation de l'aplanisseur de champ ou du 155TCC 4" décrits plus hauts pour l'imagerie CCD ou photographie grand champ. Vous pouvez alors utiliser l'aplanisseur modèle 2.7", couvrant déjà un cercle image de 65mm, et également le réducteur multiusages 0.75X (27TVPH) et le réducteur CCD (CCDT67). Parallèlement, votre instrument sera plus léger de 1.36kg.
Mais vous pourrez plus tard si vous le désirez passer facilement au modèle 4".
Cette lunette est disponible avec deux possibilités de choix de crémaillères Feathertouch 9:1; soit 2.7"(diamètre interne 69mm) soit 4"(101mm), en fonction des besoins et exigences des utilisateurs.
Les deux modèles possèderont le même système rotatif que celui de la lunette Starfire 160 EDF.
La focale étant très proche du modèle original 155 f7 Starfire EDF, 130f8 et f8.3 Starfires, les accessoires comme les aplanisseurs de diamètre 4" et 2.7", et les télécompresseurs dédiés, seront totalement compatibles, fournissant même avec le modèle 155TCC un cercle image de 57mm à F 5.75!
La focale de 1050mm représente également un excellent compromis pour les observateurs visuels, leur permettant l'utilisation d'une vaste gamme d'oculaires, tant en ciel profond grand champ qu'en observation planétaire à fort grossissement, grâce à la finesse et au fort contraste de l'optique.
Optique:
ce nouveau triplet possède toutes les caractéristiques exceptionnelles des optiques Astro-Physics, et est doté des toutes dernières technologies de traitement antireflets.
Le triplet apochromatique utilise les meilleurs verres disponibles, fournissant un contraste et une finesse saisissants, associés à une correction chromatique excellente, idéale tant pour les astrophotographes que pour les utilisateurs visuels.
Tube:
de multiples baffles réduisent les reflets parasites au minimum. L'objectif repose dans un barillet conçu pour garder sa collimation dans les conditions difficiles de transport, mais peut néanmoins être réglé. Le pare buée coulissant aide à prévenir l'apparition de la buée tout en bloquant les rayonnements incidents.
Crémaillère:
la lunette 140 EDF est proposée au choix avec les crémaillères Astro-Physics 2.7" (69mm) ou 4" (101mm) présentées à la page suivante.
Les deux modèles sont dotés du système à démultiplication Feathertouch 9:1.
Leur course généreuse (112mm pour la 2.7" et 107mm pour la 4") et le positionnement judicieux du foyer sont choisis de manière à permettre l'utilisation de la tête binoculaire Baader sans avoir à recourir au compensateur 1.25X.
Leur système rotatif verrouillable permet un cadrage aisé, sans perdre la mise au point, même avec les accessoires les plus lourds.
La crémaillère géante est à même de satisfaire toutes les demandes de l'imagerie. Le diamètre interne réel de 109mm permet de couvrir au mieux un négatif moyen format 6X7. L'intérieur est bafflé pour vous fournir un maximum de contraste. Toute une gamme d'accessoires photographiques est disponible, de la CCD grand format en passant par la photographie argentique et numérique moyen format et 35mm.
Ceci inclut les aplanisseurs de champ 2.7" (67PF582), 4" (S155EDFFF), et le tout nouveau télécompresseur 0.76X (155TCC).
Avec la crémaillère géante et l'aplanisseur de champ 4", la cercle couvert est de 100mm à f 7.8, et avec le télécompresseur 155TCC, le champ couvert atteint 57mm à f 5.7!!!
Tous les accessoires destinés à la crémaillère 2.7" sont bien sûr utilisables avec le modèle 4", qui est fourni avec un convertisseur 4"/2.7"..
Choisissez le modèle 2.7" si vous êtes avant tout utilisateur visuel ou si vous n'envisagez pas l'utilisation de l'aplanisseur de champ ou du 155TCC 4" décrits plus hauts pour l'imagerie CCD ou photographie grand champ. Vous pouvez alors utiliser l'aplanisseur modèle 2.7", couvrant déjà un cercle image de 65mm, et également le réducteur multiusages 0.75X (27TVPH) et le réducteur CCD (CCDT67). Parallèlement, votre instrument sera plus léger de 1.36kg.
Mais vous pourrez plus tard si vous le désirez passer facilement au modèle 4".

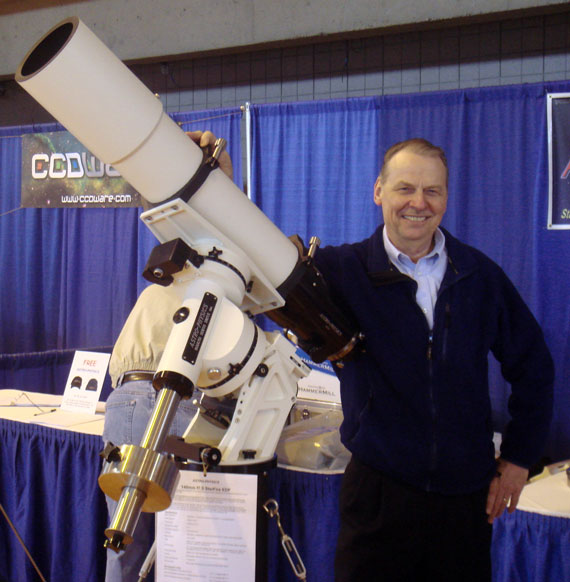

La lunette 140mm f7.5 StarFire EDF (crémaillère 4") présentée sur monture 900GTO par Roland Christen à la NEAF 2007
M17 prise avec une AP140 f 7.5 StarFire EDF, utilisée à f 5.7 avec le 155TCC et caméra SBIG STL11000.
2X 20min en Ha, 2X 20min en O3.
R= Ha, V= (Ha+O3), B= O3.
Image Roland Christen.
2X 20min en Ha, 2X 20min en O3.
R= Ha, V= (Ha+O3), B= O3.
Image Roland Christen.
NGC6888 prise avec une AP140 f7.5 StarFire EDF, utilisée à f 5.7 avec le 155TCC et caméra SBIG STL11000.
Filtre Ha 10nm, 4 heures de pose.
Image Roland Christen.
Filtre Ha 10nm, 4 heures de pose.
Image Roland Christen.
Montures recommandées:
les Mach1GTO, 900GTO, 1200GTO ainsi que les Losmandy G11 et Titan seront les montures parfaites pour cet instrument, à choisir selon la capacité de charge complémentaire envisagée, la précision requise (observation visuelle ou imagerie) ainsi que les conditions d'utilisation ( vent...).
les Mach1GTO, 900GTO, 1200GTO ainsi que les Losmandy G11 et Titan seront les montures parfaites pour cet instrument, à choisir selon la capacité de charge complémentaire envisagée, la précision requise (observation visuelle ou imagerie) ainsi que les conditions d'utilisation ( vent...).
Accessoires recommandés et options
. Avec la crémaillère géante 4" uniquement :
. Aplanisseur de champ 4" (S155EDFFF).
. Télécompresseur Correcteur 0.76X pour les lunettes StarFires 140 f 7.5 et 155 f7 (155TCC) : pour l'imagerie CCD grand format, limité par la diffraction sur l'intégralité d'un format 35mm.
Adaptateurs complémentaires prévus pour le montage des caméras SBIG STL.
. Avec les crémaillères 2.7" et 4":
. Aplanisseur de champ 2.7" (67PF582).
. Télécompresseur photovisuel 0.75X (27TVPH).
. Réducteur CCD (CCDT67).
. Renvoi coudé Maxbright.
. Jeu de colliers 6.5" (65RING).
. Aplanisseur de champ 4" (S155EDFFF).
. Télécompresseur Correcteur 0.76X pour les lunettes StarFires 140 f 7.5 et 155 f7 (155TCC) : pour l'imagerie CCD grand format, limité par la diffraction sur l'intégralité d'un format 35mm.
Adaptateurs complémentaires prévus pour le montage des caméras SBIG STL.
. Avec les crémaillères 2.7" et 4":
. Aplanisseur de champ 2.7" (67PF582).
. Télécompresseur photovisuel 0.75X (27TVPH).
. Réducteur CCD (CCDT67).
. Renvoi coudé Maxbright.
. Jeu de colliers 6.5" (65RING).
