ASTRO-PHYSICS

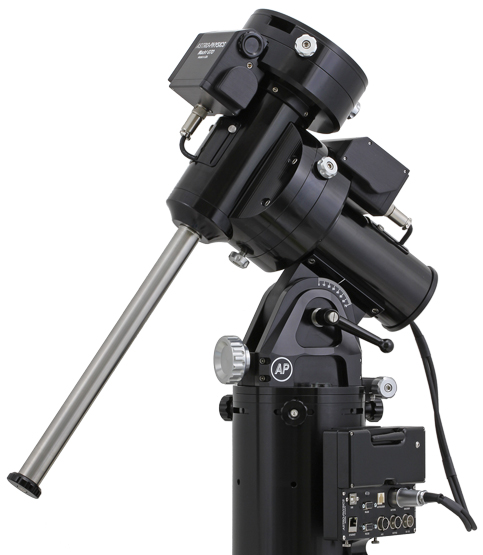

Monture équatoriale Mach1GTO
avec boîtier de contrôle GTOCP4
et nouveaux blocs moteurs
remplacée par le nouveau modèle Mach2 GTO
Pourquoi une Mach1GTO?
Les objectifs :
Voici la nouvelle génération de monture légère, compacte, dessinée pour permettre une
transportabilité maximale tout en gardant une extrême rigidité et une excellente précision de
suivi. Aucun compromis n’a été fait pour atteindre ces objectifs. De la finesse du motoréducteur
aux roulements de haute qualité, jusqu’au design innovant de la roue dentée et des embrayages,
cette monture représente une nouvelle approche de cette partie vitale de l’équipement en
imagerie.
L’avènement des caméras CCD modernes et des télescopes de haute qualité ont encore
augmenté les exigences en termes de suivi et de guidage. Dans le même temps, la monture doit
rester d’utilisation facile et intuitive. Astro-Physics a fait le maximum pour éliminer les frustrations
et les limitations inhérentes aux montures de qualité inférieure, et ainsi conserver le côté ludique
de ce loisir.
Caractéristiques principales de la monture Mach1GTO :
. Le coeur de cette monture repose sur un motoréducteur de très haute qualité utilisant des
engrenages très fins associés à un couple roue dentée vis sans fin extrêmement précis. Ces
éléments sont fabriqués et assemblés dans l' atelier Astro-Physics et testés pour atteindre ou
dépasser la norme de 7 secondes d’arc (+/- 3.5 sec). Les servomoteurs sont les mêmes que
ceux qui équipent les montures plus importantes de la gamme. Ils sont surdimensionnés et
pilotent facilement la monture même à très basses températures. La vis sans fin en laiton est
usinée pour présenter une découpe hélicoïdale parfaite, nette, précise et sans aspérités pour
obtenir une erreur périodique minimale et très "propre". Cette erreur varie lentement avec des
amplitudes extrêmement faibles sur les variations de dent à dent de la roue dentée et est bien
reproductible.
. Correction d'erreur périodique optimisée pour chaque monture produite et testée avant
commercialisation: la garantie de 7 secondes d'arc (+ / - 3.5 sec) est l'erreur maximale constatée
sans aucune correction logicielle activée. Toutefois, grâce à une version spécifique du logiciel
Pempro de Ray Gralak, une correction de l'erreur périodique est préprogrammée en atelier lors de
la phase de vérification de chaque monture. Il suffit donc à l'utilisateur d'activer la fonction PEM de
la raquette sur ON pour atteindre une précision de suivi encore supérieure. L'utilisateur peut par la
suite acquérir le logiciel PemPro pour encore affiner son suivi au fur et à mesure de l'utilisation et
du rodage de la monture.
. Bien que cette monture soit très légère par rapport à sa taille et sa capacité de charge, elle a
été usinée à partir de métal résistant de manière à parfaitement supporter les contraintes
qu’imposent un instrument conséquent en conditions réelles d’utilisation. Elle est solidement
conçue de manière à pouvoir encaisser les rafales de vent sans à-coups ou vibrations excessives.
Astro-Physics a utilisé des roulements de haute précision précontraints d’une capacité de charge
aussi bien statique que dynamique de 400 lbs ( 181.6kg ) sur chaque axe . Les deux roues
dentées tournent librement sur 360° sans aucun point dur.
. Cette monture est suffisamment légère et transportable pour pouvoir être prise en bagage à
main dans une une valise disponible en option. C’est la parfaite monture de voyage, facile à
mettre en œuvre sur le trépied aluminium SDS400, ou sur le trépied repliable Eagle. Elle supporte
les instruments de gamme intermédiaire : lunettes courtes de 100 à 160mm, Maksutovs de 180 à
203mm, et les classiques Schmidt-Cassegrains 203 à 254mm.

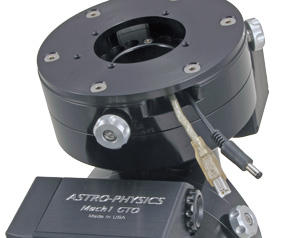

. La monture se sépare aisément en deux parties distinctes. Les deux axes possèdent des
passages centraux creux d'un diamètre de 50.8mm, sans obstacles les traversant, de façon à
pouvoir passer les câbles des caméras CCD ou autres accessoires depuis la trappe située à la
base de l'axe horaire et les faire sortir au sommet de l'axe de déclinaison. Ils sortent alors juste
en dessous des platines qui portent l'instrument. Il n'y a aucun obstacle lors de la rotation des
axes même avec les câbles insérés. Ils peuvent tourner sur plus de 360° sans aucun risque de
les coincer où que ce soit. Les deux motoréducteurs sont identiques et peuvent être intervertis.
. La monture est livrée avec le fabuleux système GTO comprenant raquette et pupitre
multifonctions, ainsi que le logiciel Pulseguide pour vous fournir des performances maximales
sur le terrain durant vos prises d'images. Pulseguide vous permet de suivre précisément
astéroides, comètes, la Lune, qui ont un mouvement propre par rapport aux étoiles. PemPro,
disponible en option, est un outil puissant vous permettant de caractériser l'erreur périodique
propre de votre monture, et de la corriger, la réduisant ainsi de manière significative lors de
longues poses non guidées, ou bien autoguidées avec long temps d'intégration pour le guidage.
C'est extrêmement efficace dans la mesure où l'erreur périodique initiale est déja très basse, et
les sous périodes quasi inexistantes.

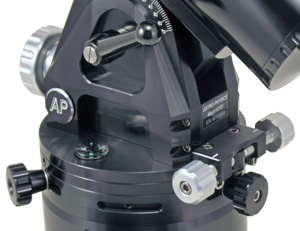

. Le réglage en latitude permet une utilisation de la monture de 0 a 70° de latitude, du haut de la
Finlande aux côtes de l'Antarctique. Il dispose d'une échelle gravée sur le coté de la monture pour
un réglage approprié sur le terrain, et la monture est équipée d'un niveau à bulle et d'un compas
sur son embase.
Le réglage en azimut agit sur approximativement + / - 6.5 degrés. Très pratique et tolérant pour
installer son matériel lorsqu'il fait encore jour!
Si vous possédez déja une des montures précédentes 400 ou 600GTO, vous apprendrez avec
plaisir que de nombreux accessoires restent compatibles avec la Mach1, incluant : contrepoids,
platines de montage, viseur polaire, pieds et trépieds.
Flexibilité
Transportable en bagage cabine:
Emmenez votre monture vers la destination de votre choix. La monture se loge aisément dans une valisette et vous suivra partout.
Suffisamment sophistiquée pour permettre le pilotage à distance:
La monture Mach1 à été conçue dès le départ pour tirer bénéfice des dernières innovations électroniques. Le système de passage des câbles vous permet de combiner de nombreux accessoires sans avoir à vous soucier des problèmes d'accrochage.
La monture Mach1 utilise la même électronique GTO, les mêmes servomoteurs et raquette que ses grandes soeurs 1100 et 1600 GTO. Cette électronique de très haute qualité couplée au logiciel Pulseguide de Ray Gralak et à votre ordinateur font du pilotage à distance un vrai plaisir.
Alimentation 12V sur batterie ou secteur
Vous pouvez emmener votre équipement sous les cieux les plus noirs et l'alimenter à partir d'une simple batterie 12V. A poste fixe, nous suggérons un minimum de 5 A régulés sur secteur.
Transportable en bagage cabine:
Emmenez votre monture vers la destination de votre choix. La monture se loge aisément dans une valisette et vous suivra partout.
Suffisamment sophistiquée pour permettre le pilotage à distance:
La monture Mach1 à été conçue dès le départ pour tirer bénéfice des dernières innovations électroniques. Le système de passage des câbles vous permet de combiner de nombreux accessoires sans avoir à vous soucier des problèmes d'accrochage.
La monture Mach1 utilise la même électronique GTO, les mêmes servomoteurs et raquette que ses grandes soeurs 1100 et 1600 GTO. Cette électronique de très haute qualité couplée au logiciel Pulseguide de Ray Gralak et à votre ordinateur font du pilotage à distance un vrai plaisir.
Alimentation 12V sur batterie ou secteur
Vous pouvez emmener votre équipement sous les cieux les plus noirs et l'alimenter à partir d'une simple batterie 12V. A poste fixe, nous suggérons un minimum de 5 A régulés sur secteur.

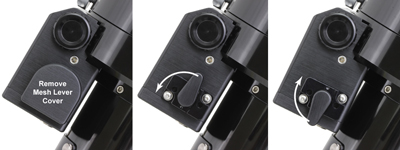

Embrayages et moteurs / motoréducteurs interchangeables
Les embrayages permettent une utilisation manuelle si une source d'alimentation n'est pas disponible. Et si
par malheur, le système d'ascension droite tombait en panne, intervertissez simplement avec celui de
déclinaison. Vous apprécierez certainement cette astuce si vous vous trouvez loin de chez vous.
Imagerie après le méridien
La monture continuera tranquillement le suivi et l'autoguidage bien après le méridien tant que la position de
l'objet ne cause pas d'interférence entre le tube optique et le pied. Cela permet à l'utilisateur de lancer une
longue série de poses sans avoir à stopper pour retourner la monture. Chacun peut commencer une
session d'imagerie avec le télescope pointant à l'Est sous la monture et suivre l'objet jusqu'à l'horizon
Ouest. Cela s'avère particulièrement utile lors de longues expositions en H alpha ou bien dans des cas où
un grand nombre de poses individuelles est nécessaire.
Mise en station facile pour utilisation non- critique
La monture Mach1GTO peut être facilement mise en station avec le viseur polaire (non inclus, modèles
PASILL3 ou PASILL4), de manière quasi parfaite, suffisamment en tout cas pour la plupart des applications
ou avant d'affiner éventuellement davantage pour une séance d'imagerie CCD.
Vous pouvez même effectuer votre mise en station durant la journée à l'aide de la méthode décrite dans le
manuel pour faire de l'observation solaire, planétaire, ou bien gagner du temps avant que la nuit tombe.
Ordinateur externe facultatif
La raquette est un petit ordinateur contenant tout le nécessaire : fonctions, bases de données dont vous
avez besoin pour visiter ou photographier l'univers nuit après nuit. Le logiciel unique vous permet de faire la
mise en station sur le terrain y compris de jour! La raquette reste utilisable jusqu'à des températures de -
40°C, permettant une utilisation même lors des nuits les plus froides, ce que vous ne pouvez pas faire avec
un PC ou un PDA! Lorsque de nouvelles versions du logiciel sont disponibles, vous pouvez mettre à jour
gratuitement votre version depuis le site internet d'Astro-Physics.
Contrôle par PC personnel
Toutes les fonctions de la monture peuvent être contrôlées via PC et les logiciels de planétarium les plus
courants. Selon les fonctionnalités du programme, vous pourrez pointer le télescope, centrer l'objet,
contrôler la vitesse de suivi, focaliser à distance, contrôler l'intensité d'éclairage d'un réticule, et parquer
votre monture à la fin de la session, tout ceci de manière totalement autonome!
La monture Mach1GTO et son unique canal interne de 50mm de diamètre permet le passage d'une
multitude de câbles sans risque d'emmelage ou d'accrochage à l'extérieur de la monture. Cette spécificité
innovante fait du pilotage par PC et de l'imagerie un vrai plaisir.
Quelques exemples des logiciels disponibles:
. Pulseguide de Ray Gralak.
. PemPro de Ray Gralak.
. Pack Software Bisque incluant The Sky, CCDSOFT, T Point, et le logiciel de script Orchestrate.
. Desktop Universe, désormais partie intégrante de Starrynight de Imaginova.
. Earth Centered Universe de Nova Astrnomics.
. SkyMap pro de Chris Marriot.
. Starry Night Pro de Imaginova.
. Digital Skyvoice de Charles Sinsofsky.
. Tout logiciel utilisant les drivers ASCOM.
Concevez votre propre programme
Le protocole Astro-Physics pour panneau de contrôle GTO est libre et ouvert pour tous ceux qui voudraient
écrire leur propre programme pour contrôler leur monture.
Fabrication mécanique précise
Mécanique de très haute précision
Utilisant des machines CNC modernes, tous les composants sont fabriqués à un très haut degré de
précision, il en résulte un ensemble final solide et précisément ajusté à tous les niveaux.
Tous les angles critiques sont usinés soigneusement de manière à obtenir une monture aux deux axes
parfaitement orthogonaux. Il en découle une précision de pointage bien en dessous de la minute d'arc avec
une bonne mise en station et un tube optique adapté.
Précision des vis sans fin et roue dentée
Techniques d'usinage spécifiques élaborées et appliquées chez Astro-Physics après de nombreuses
années d'études et de tests en conditions réelles. Les précisions d'usinage sont sans concurrence et et
sont garanties à 7 secondes d'arc, soit + / - 3.5 " sur la monture Mach1GTO avant application de toute
correction électronique. L'erreur périodique de chaque monture est testée, vérifiée et mémorisée durant les
étapes de fabrication.
Avec une bonne mise en station et le PEM activé (système de correction de l'erreur périodique), il devient
facile de réaliser des images non guidées au foyer d'un télescope de 100 à 250mm de diamètre.
Caractéristiques mécaniques
. Fabrication à base d'aluminium massif et d'acier inox. Toute la visserie est également en acier inox.
. Motorisation et électronique protégés sous carter.
. Roulements de grande qualité contribuant à la grande rigidité de l'ensemble tout en restant très compact.
. Les axes d'ascension droite et de déclinaison se séparent rapidement fournissant un ensemble léger et
facilement transportable en bagage à main.
. Mouvements fins en azimut et latitude permettant une mise en station rapide et précise.
. Composants électroniques homologués pour les applications automobiles et industrielles.
. Adaptateur pour pied s'adaptant sur tube de diamètre externe de 152mm avec un épaulement de 0.21cm.
| Construction | Eléments usinés à partir d'aluminium massif, acier inoxydable, laiton. Visserie et rondelles en acier inoxydable. |
| Assemblage et finition | Finition et assemblage main par une équipe de techniciens hautement qualifiés |
| Roues dentées sur chaque axe | 150mm, 225 dents |
| Vis sans fin | Laiton, diamètre 18mm |
| Diamètre des axes | 60mm |
| Roulements | 78mm, 2 par axe |
| Réglage en latitude | 0 à 70 degrés |
| Réglage en azimut | Approximativement 13 degrés ( +/- 6.5 degrés) |
| Barre de contrepoids | 28.5mm, 37 cm de long, 1.9 kg utilise les mêmes contrepoids que les montures 400, 600 et 800. |
| Capacité de charge | Approximativement 25kg de charge instrumentale ( donc contrepoids non inclus). Astro-Physics 160EDF, 155EDF, SCT 8 a 11", Maks 6 a 8". Varie également en fonction de l'encombrement de l'instrument et de la rigidité requise notamment en imagerie. |
| Poids de la tête équatoriale | 14.6 kg, axe de déclinaison 5.2kg, axe d'AD 7.5kg. Barre de contrepoids 1.9kg. |
| Diamètre de l'embase | 147.32mm. Nous pouvons sans aucun problème adapter la monture Mach1 GTO aux trépieds Losmandy des GM8 et G11, selon la transportabilité et la masse instrumentale envisagées, ainsi que le trépied Hercules Geoptik. |
Spécifications techniques de la tête équatoriale
Motorisation
Le système utilise des servomoteurs suisses de très haute qualité contrôlés par microprocesseur, à un
niveau de 0.05 seconde d'arc par pas. Le suivi est doux et fluide, beaucoup plus qu'avec n'importe quel
système pas à pas ou servomoteur bas de gamme. Le système peut être piloté jusqu'à un rapport de
4800:1, soit de 0.25X la vitesse sidérale pour le guidage jusq'à 1200X soit 5 degrés par seconde lors de
recherche rapide ou de pointage automatique. Le système de consomme que 0.4A lors de phases de suivi
et 2A avec les deux moteurs en action à vitesse élevée. Il ne nécessite que 12V pour fonctionner. Les
servomoteurs satisferont aussi bien les astrophotographes les plus exigeants que les observateurs
occasionnels.
Pieds et trépieds
La monture Mach1GTO peut être installée directement sur le trépied Astro-Physics ou bien sur le nouveau
trépied repliable Eagle et les trépieds Berlebach. L' adaptateur ADATRI peut également être utilisé pour
installer la monture sur d'autres types de trépieds et peut être achetée séparément.
Logiciel PulseGuide
PulseGuide est une application autonome fonctionnant sous Windows et permettant le pilotage à distance
des montures Astro-Physics Mach1, 400, 600, 900 et 1200 GTO. Il tient son nom de sa caractéristique
principale, le guidage par pulsation, qui améliore de manière notable l'imagerie non guidée. Il corrige
également les dérives occasionnées par la réfraction atmosphérique et les erreurs de mise en station.
Vous pouvez également paramétrer PulseGuide pour vous permettre de poursuivre des astéroides,
comètes, et la lune qui ont leur mouvement propre. A quelques exceptions près, il supporte le protocole
Astro-Physics, permettant un contrôle total à distance.
Logiciel PemPro (optionnel)
PemPro est une application fonctionnant sous Windows, permettant de facilement caractériser et réduire
votre erreur périodique. Il peut également être acheté séparément. Il augmente considérablement la
productivité en imagerie non guidée ou autoguidée.
Options suggérées:
. Barre de contrepoids optionnelle, 27.3cm de long, 48mm de diamètre (réf. M1053) et butée de sécurité.
Cette barre de contrepoids peut se loger à l'intérieur de l'axe de déclinaison lors du rangement et du
transport de la monture, résolvant ainsi un des soucis majeurs des utilisateurs de montures équatoriales
lorsqu'ils transportent leur équipement. Cette version requiert la même butée de sécurité en bout de barre
réf. M12676, qui est utilisée sur les autres montures, et accepte les contrepoids de 10lb et 18lb des
montures 900 et 1200 GTO.
Cette nouvelle barre accepte également l'extension de 23cm.
Les contrepoids et barre évoqués sont optionnels et vendus séparément.

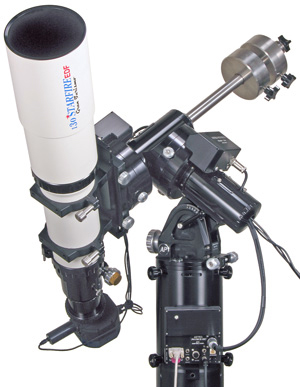

Note: les photos de cette page montrent la version standard de la barre de contrepoids.
. Nouveau viseur polaire RAPAS:
Ce nouveau modèle de viseur polaire, selon les dires d'un de nos clients, "la Rolls Royce des viseurs
polaires" se monte désormais directement dans la monture. Il permet un alignement polaire d'une précision
redoutable, est amovible et repositionnable sans jamais perdre la précision de son réglage.
Lien vers un article de Sky and Telescope (en anglais)
Les utilisateurs de la monture Astro-Physics Mach1 GTO:
. Présentation de la monture Mach1GTO par Stéphane Dumont, président de la Société Astronomique de la Montagne de Lure.
Lien vers les magnifiques images et le site de Stéphane.
. Lien vers le site de Roland Christen.
. Démonstration des performances de suivi de la monture Mach1 GTO (page en anglais).
. Présentation de la monture Mach1GTO par Stéphane Dumont, président de la Société Astronomique de la Montagne de Lure.
Lien vers les magnifiques images et le site de Stéphane.
. Lien vers le site de Roland Christen.
. Démonstration des performances de suivi de la monture Mach1 GTO (page en anglais).
Embase rotative à réglage fin:
les montures Mach1 GTO à compter de l'année 2011 sont livrées avec la nouvelle embase rotative permettant un réglage deux fois plus fin indépendamment de la charge sur la monture.
Cette nouvelle embase est disponible également pour les anciennes versions. Nous contacter à ce sujet si vous êtes intéressés.
les montures Mach1 GTO à compter de l'année 2011 sont livrées avec la nouvelle embase rotative permettant un réglage deux fois plus fin indépendamment de la charge sur la monture.
Cette nouvelle embase est disponible également pour les anciennes versions. Nous contacter à ce sujet si vous êtes intéressés.
)
Et pour finir le témoignage d'un utilisateur:
"Ce mail pour vous dire que je suis très satisfait de cette Mach1 GTO, et me permet de vous envoyer cette petite image réalisée avec (lunette sw ed à 510mm de focale, eos 1100d défiltré astrodont),
12 poses de 10 minutes sans guidage après une bonne MES.
J'imagine que vous n'êtes en rien étonné, moi si et je me demande à partir de quelle focale l'autoguidage devient indispensable.
Encore merci pour le service et à la prochaine."
Julien Lambert
"Ce mail pour vous dire que je suis très satisfait de cette Mach1 GTO, et me permet de vous envoyer cette petite image réalisée avec (lunette sw ed à 510mm de focale, eos 1100d défiltré astrodont),
12 poses de 10 minutes sans guidage après une bonne MES.
J'imagine que vous n'êtes en rien étonné, moi si et je me demande à partir de quelle focale l'autoguidage devient indispensable.
Encore merci pour le service et à la prochaine."
Julien Lambert
Les montures Mach1 GTO sont désormais livrées en 2016 avec le nouveau panneau de contrôle CP4.
Il peut être également installé sur les versions précédentes de la monture!
Ce lien vous emmenera vers un descriptif détaillé de ce nouveau panneau de contrôle.
Il peut être également installé sur les versions précédentes de la monture!
Ce lien vous emmenera vers un descriptif détaillé de ce nouveau panneau de contrôle.
