Montures équatoriales, instruments et accessoires pour observateurs exigeants
ASTRO-PHYSICS
Lunette 190mm f/6 StarFire CS
avec crémaillère 3.5"
Prix et disponibilité à venir
| Spécifications techniques | |
| Design optique | Superachromat Christen à 3 éléments |
| Correction chromatique | Du proche infrarouge à la partie violette du spectre visible |
| Ouverture | 190 mm |
| Longueur focale | 1140 mm (Backfocus 180mm) |
| Rapport F/D | f/6.0 |
| Résolution théorique | 0.59 secondes d'arc |
| Antireflets | Large bande, multicouches, transmission supérieure à 93% sur les longueurs d'onde visuelles, avec un pic à 98% |
| Grossissements utilisables | 30 à 700 X |
| Tube optique | Diamètre 203 mm, blanc, aluminum usiné et bafflé, intérieur noir mat. |
| Crémaillère | Crémaillère Astro-Physics 3.5" avec démultiplication Feathertouch Micro 9:1 diamètre interne 89 mm, course 111 mm, backfocus 185.5 mm, adaptateurs 50.8 mm ( à serrage triple point) et 31.75 mm, collier rotatif verrouillable, serrage annulaire sur tous les coulants, échelle millimétrique gravée |
| Longueur | 1016 mm, pare buée rétracté. |
| Diamètre du pare buée | 228.3 mm |
| Poids avec pare buée | 15.42 kg |
| Valise | A venir |
| Fabrication | Chaque instrument est individuellement réalisé, assemblé, peaufiné, et contrôlé |
Description et concept:
Voici la nouvelle lunette 190 f/6 StarFire Christen Superachromat (190CS).
En partant de zéro, Roland Christen est remonté jusqu'aux années 1800, en analysant les formulations du brillant Carl Friedrich Gauss développées pour éliminer le sphérochromatisme, la dernière frontière avant d'atteindre la perfection optique.
Après des années de développement et de tests, le résultat est le nouveau CS Christen Superachromat, instrument optimisé pour des images à haute résolution, haut contraste, qu'il est possible d'obtenir uniquement avec un réfracteur. Ce nouveau design combine une optique quasi parfaite dans un ensemble compact, de grand diamètre, et très ouvert.
Lunette Astro-Physics 190 CS:
- Instrument polychromat, limité par la diffraction. Finesse et contraste exceptionnels pour le visuel et l'imagerie.
- Antireflets à haute performances, Strehl >93% sur tout le spectre photo-visuel, pic à 99.8% (environ l/30).
- Rapport d'ouverture à f/6, idéal pour les capteurs CMOS à petits pixels, fournissant le meilleur compromis résolution/rapidité.
- Nouveau focuser rotatif à cabestan Astro-Physics 3.5" avec démultiplication 9:1, motorisable et avec option digitale de chez Starlight Instruments et Optec.
- Queue d'aronde circulaire rotative Doveloc facilitant de cadrage.
- Pare buée rétractable avec vis de blocage.
Performances optiques avec l'aplanisseur f/6, cercle image 60mm.

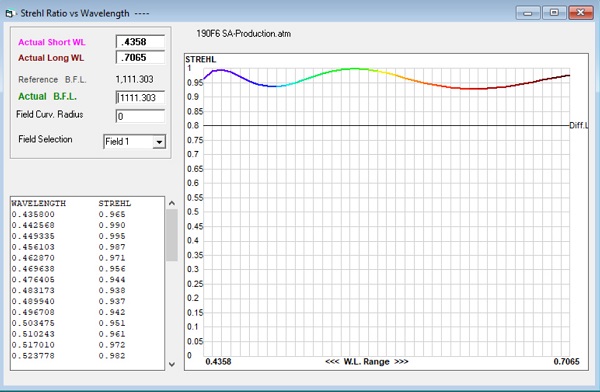

Strehl ratio polychromatique dans les longueurs d'onde d'imagerie.
Voici la nouvelle lunette 190 f/6 StarFire Christen Superachromat (190CS).
En partant de zéro, Roland Christen est remonté jusqu'aux années 1800, en analysant les formulations du brillant Carl Friedrich Gauss développées pour éliminer le sphérochromatisme, la dernière frontière avant d'atteindre la perfection optique.
Après des années de développement et de tests, le résultat est le nouveau CS Christen Superachromat, instrument optimisé pour des images à haute résolution, haut contraste, qu'il est possible d'obtenir uniquement avec un réfracteur. Ce nouveau design combine une optique quasi parfaite dans un ensemble compact, de grand diamètre, et très ouvert.
Lunette Astro-Physics 190 CS:
- Instrument polychromat, limité par la diffraction. Finesse et contraste exceptionnels pour le visuel et l'imagerie.
- Antireflets à haute performances, Strehl >93% sur tout le spectre photo-visuel, pic à 99.8% (environ l/30).
- Rapport d'ouverture à f/6, idéal pour les capteurs CMOS à petits pixels, fournissant le meilleur compromis résolution/rapidité.
- Nouveau focuser rotatif à cabestan Astro-Physics 3.5" avec démultiplication 9:1, motorisable et avec option digitale de chez Starlight Instruments et Optec.
- Queue d'aronde circulaire rotative Doveloc facilitant de cadrage.
- Pare buée rétractable avec vis de blocage.
Performances optiques avec l'aplanisseur f/6, cercle image 60mm.
Strehl ratio polychromatique dans les longueurs d'onde d'imagerie.
La lunette StarFire 190 CS avec ses colliers optionnels présentée sur la
monture 1150 GTO
monture 1150 GTO

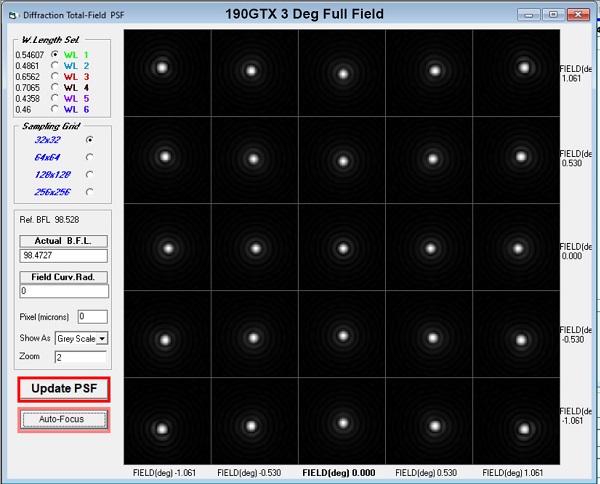

Performances sur un cercle de 60mm.
Images comparatives avec un défocus de 0.1 et 0.2mm.
Images comparatives avec un défocus de 0.1 et 0.2mm.

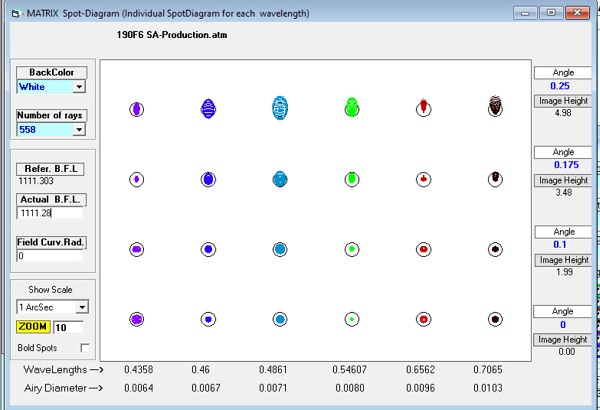

Tracé théorique de la performance optique sur un cercle image de 60mm.

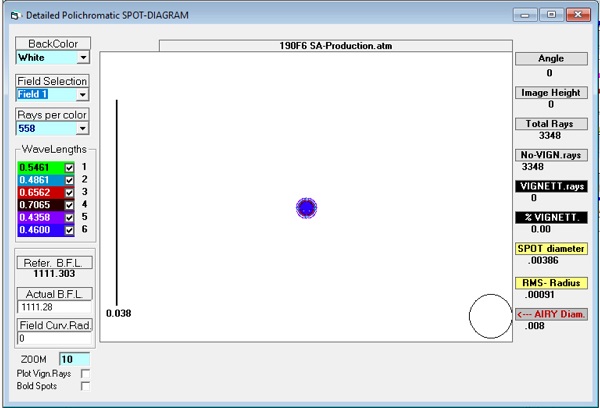

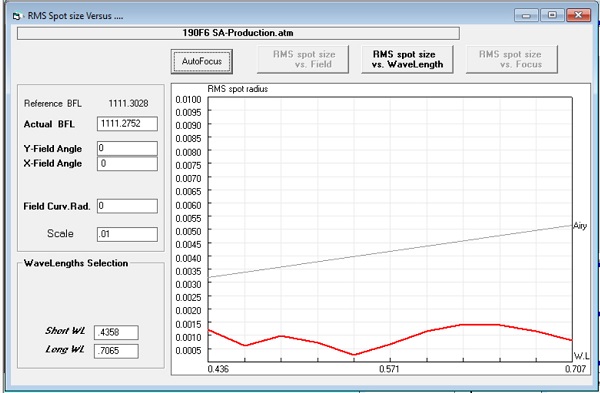

Taille moyenne de la tache de diffraction sur un cercle image de 60mm.

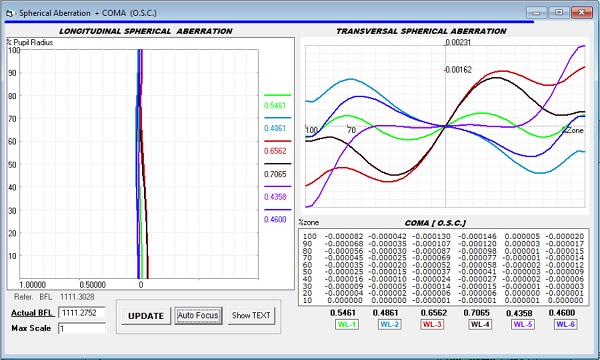

Aberration sphérique longitudinale.
Le graphique ci-dessous montre à la fois la correction chromatique et la correction de l'aberration sphérique dans toutes les longueurs d'onde du spectre visuel.
Plus les lignes colorées sont proches, meilleure est la correction chromatique.
Plus les lignes sont droites depuis le centre vers le bord de l'optique, meilleure sera la correction sphérique pour chaque couleur.
Les triplets habituels à verre ED ou Fluorite à faible espacement sont seulement corrigé pour une aberration sphérique optimale dans la partie verte du spectre coloré. Ainsi, les longueurs d'onde vers le rouge seront sous corrigées, et les longueurs d'onde vers le bleu seront surcorrigées.
Ce phénomène ne cause pas de phénomène chromatique dans la plupart des cas, mais il aboutit à une perte de contraste significative.
L'objectif 190 f/6 utilise un dérivé de la formule Gauss où chaque couleur allant du rouge profond au violet profond bénéficient d'une correction sphérique supérieure à l/40 ptv.
Dans un triplet conventionnel, même avec un élément en Fluorite, atteindre un tel niveau de correction demanderait un rapport d'ouverture d'au moins f/14 avec un diamètre de 190mm.
A l'opposé, les triplets avec un haut de niveau de correction chromatique nécessitent de larges espaces entre les éléments, aboutissant à des difficultés de mise en température et de stabilité de celle-ci.
La 190 f/6 utilise des espacements raisonnables entre les éléments, donnant un temps de stabilisation thermique raisonnable.
Le graphique ci-dessous montre à la fois la correction chromatique et la correction de l'aberration sphérique dans toutes les longueurs d'onde du spectre visuel.
Plus les lignes colorées sont proches, meilleure est la correction chromatique.
Plus les lignes sont droites depuis le centre vers le bord de l'optique, meilleure sera la correction sphérique pour chaque couleur.
Les triplets habituels à verre ED ou Fluorite à faible espacement sont seulement corrigé pour une aberration sphérique optimale dans la partie verte du spectre coloré. Ainsi, les longueurs d'onde vers le rouge seront sous corrigées, et les longueurs d'onde vers le bleu seront surcorrigées.
Ce phénomène ne cause pas de phénomène chromatique dans la plupart des cas, mais il aboutit à une perte de contraste significative.
L'objectif 190 f/6 utilise un dérivé de la formule Gauss où chaque couleur allant du rouge profond au violet profond bénéficient d'une correction sphérique supérieure à l/40 ptv.
Dans un triplet conventionnel, même avec un élément en Fluorite, atteindre un tel niveau de correction demanderait un rapport d'ouverture d'au moins f/14 avec un diamètre de 190mm.
A l'opposé, les triplets avec un haut de niveau de correction chromatique nécessitent de larges espaces entre les éléments, aboutissant à des difficultés de mise en température et de stabilité de celle-ci.
La 190 f/6 utilise des espacements raisonnables entre les éléments, donnant un temps de stabilisation thermique raisonnable.
Ce qui est inclus:
. Tube optique avec focuser 3.5'', pare-buée et capot.
. Aplanisseur de champ.
. Adaptateurs 2.7'', 2'' et 1.25''.
. Valise de transport.
Accessoires optionnels:
. Colliers 8'' (80RING).
. Platine de montage.
. Tube optique avec focuser 3.5'', pare-buée et capot.
. Aplanisseur de champ.
. Adaptateurs 2.7'', 2'' et 1.25''.
. Valise de transport.
Accessoires optionnels:
. Colliers 8'' (80RING).
. Platine de montage.
