Montures équatoriales, instruments et accessoires pour observateurs exigeants
ASTRO-PHYSICS
boîtier de contrôle GTOCP3 et raquette de contrôle
boîtier de contrôle GTOCP3 et raquette de contrôle
Les montures Astro-Physics sont équipées de servo moteurs de haute qualité pilotés par le puissant système alliant le panneau de contrôle CP et la raquette GTO. Cela permet de contrôler les montures de manière totalement autonome, aussi bien que par PC interposé que via la plupart des logiciels de planétarium.
Les utilisateurs aussi bien novices qu'avancés apprécieront les nombreux avantages offerts par ce système. Ils vous permet de localiser tout objet même dans des sites victimes de la pollution lumineuse où leur visiblité est réduite. Même si vous ne connaissez que quelques étoiles, vous pourrez explorer et photographier les splendeurs de notre univers. Vous pourrez même effectuer votre mise en station de jour et ainsi observer les planètes et les étoiles les plus lumineuses! Le système est aussi un puissant outil éducatif dans la mesure où il affiche des informations très complètes sur l'objet observé. Les astrophotographes et CCDistes commenceront leur séances de prises de vues sans perdre de temps, leur permettant ainsi de tirer le maximum de chaque nuit propice.
Le système GTO dispense de l'usage d'accessoires additionnels comme le viseur polaire et les encodeurs d'axe ou les cercles digitaux. Toutefois, certains utilisateurs ont l'habitude du viseur polaire, et le conservent pour effectuer leur alignement initial.

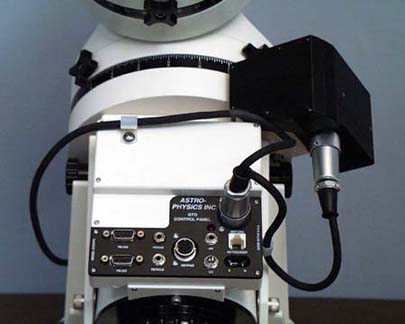

Panneau de contrôle GTO
Les utilisateurs aussi bien novices qu'avancés apprécieront les nombreux avantages offerts par ce système. Ils vous permet de localiser tout objet même dans des sites victimes de la pollution lumineuse où leur visiblité est réduite. Même si vous ne connaissez que quelques étoiles, vous pourrez explorer et photographier les splendeurs de notre univers. Vous pourrez même effectuer votre mise en station de jour et ainsi observer les planètes et les étoiles les plus lumineuses! Le système est aussi un puissant outil éducatif dans la mesure où il affiche des informations très complètes sur l'objet observé. Les astrophotographes et CCDistes commenceront leur séances de prises de vues sans perdre de temps, leur permettant ainsi de tirer le maximum de chaque nuit propice.
Le système GTO dispense de l'usage d'accessoires additionnels comme le viseur polaire et les encodeurs d'axe ou les cercles digitaux. Toutefois, certains utilisateurs ont l'habitude du viseur polaire, et le conservent pour effectuer leur alignement initial.
Panneau de contrôle GTO
Double click to edit
Le panneau de contrôle GTO contient tous les circuits nécessaires pour gérer la motorisation et naviguer à travers le ciel. L'électronique est fixée sur l'axe horaire des montures 900 et 1200GTO, et est déportée sur les autres montures de la gamme. Une pochette spécifique avec une anse est fournie dans ce dernier cas.
La fonction principale du panneau de contrôle est de gérer les moteurs d'ascension droite et de déclinaison qui sont des servomoteurs à courant continu, avec encodeurs montés directement en sortie du moteur. La vitesse de rotation est en permanence vérifiée par le contrôleur, et peut être ajustée de 0.25X à 1200X la vitesse sidérale de référence. Le contrôleur vérifie électroniquement l'information envoyée en retour par les codeurs 2000 fois par seconde.
Caractéristiques techniques
. Carter usiné en aluminium pour une protection optimale de l'électronique. Trous de drainage de l'humidité.
. Montage par queue d'aronde permettant un assemblage rapide sur les montures 900 et 1200GTO.
. Processeur amovible, permettant les mises à jour futures.
. Connecteur 12V avec verrouillage.
. Connecteur pour systèmes d'autoguidage SBIG ST-4 et STV, caméras ST et STL, ou tout système utilisant le connecteur type RJ-11 6 pins.
. Deux connecteurs port série DB-9 femelle RS-232, permettant le pilotage par logiciel de planétarium.
. Prise pour motofocus, fiche 3.5mm type phono ( JMI entre autres).
. Prise pour réticule, fiche type phono 3.5mm pour oculaire de guidage, ou éclairage du viseur polaire.
. Sortie 6V pour alimenter par exemple un boitier Pentax 67.
. Interrupteur Hémisphères Nord/Sud.
. Connecteur avec verouillage pour la raquette GTO.
Spécifications techniques
La fonction principale du panneau de contrôle est de gérer les moteurs d'ascension droite et de déclinaison qui sont des servomoteurs à courant continu, avec encodeurs montés directement en sortie du moteur. La vitesse de rotation est en permanence vérifiée par le contrôleur, et peut être ajustée de 0.25X à 1200X la vitesse sidérale de référence. Le contrôleur vérifie électroniquement l'information envoyée en retour par les codeurs 2000 fois par seconde.
Caractéristiques techniques
. Carter usiné en aluminium pour une protection optimale de l'électronique. Trous de drainage de l'humidité.
. Montage par queue d'aronde permettant un assemblage rapide sur les montures 900 et 1200GTO.
. Processeur amovible, permettant les mises à jour futures.
. Connecteur 12V avec verrouillage.
. Connecteur pour systèmes d'autoguidage SBIG ST-4 et STV, caméras ST et STL, ou tout système utilisant le connecteur type RJ-11 6 pins.
. Deux connecteurs port série DB-9 femelle RS-232, permettant le pilotage par logiciel de planétarium.
. Prise pour motofocus, fiche 3.5mm type phono ( JMI entre autres).
. Prise pour réticule, fiche type phono 3.5mm pour oculaire de guidage, ou éclairage du viseur polaire.
. Sortie 6V pour alimenter par exemple un boitier Pentax 67.
. Interrupteur Hémisphères Nord/Sud.
. Connecteur avec verouillage pour la raquette GTO.
Spécifications techniques
| Dimensions du panneau de contrôle GTO | 12.5 X 12.5 X 3.4 cm |
| Poids | 700 gr |
| Sources d'alimentation suggérées | Batterie portative 12V, alimentation secteur impérativement régulée et protégée |
| Standards | Conforme aux standards FCC et CE |
Raquette GTO et sa coque de protection
La raquette est le centre de communication et de contrôle de votre monture. Nous l'avons conçue de manière à ce qu'elle soit la plus intuitive et facile à utiliser, tout en proposant des fonctionnalités hors pair, de façon à rendre vos séances productives et plaisantes.
La raquette permet le contrôle des fonctions essentielles du télescope, comme les vitesses de suivi, de centrage, les vitesses de déplacement rapide par raquette ou en mode Goto, la correction de l'erreur périodique PEM, le rattrapage de jeu en déclinaison, l'inversion AD/Dec, la mise en station, l'intensité de l'éclairage de votre réticule, et les déplacements N S E W via les touches directionnelles.
La plupart des touches n'ont qu'une fonction attitrée. Vous n'avez donc pas à mémoriser des enchainements complexes d'ordres. Les boutons directionnels ont une forme de flèche de manière à les trouver facilement de nuit, même sans regarder votre clavier. Le bouton Stop est aisément accessible en cas de problème.
La raquette permet le contrôle des fonctions essentielles du télescope, comme les vitesses de suivi, de centrage, les vitesses de déplacement rapide par raquette ou en mode Goto, la correction de l'erreur périodique PEM, le rattrapage de jeu en déclinaison, l'inversion AD/Dec, la mise en station, l'intensité de l'éclairage de votre réticule, et les déplacements N S E W via les touches directionnelles.
La plupart des touches n'ont qu'une fonction attitrée. Vous n'avez donc pas à mémoriser des enchainements complexes d'ordres. Les boutons directionnels ont une forme de flèche de manière à les trouver facilement de nuit, même sans regarder votre clavier. Le bouton Stop est aisément accessible en cas de problème.
L'arborescence du menu est facile à retenir. Chaque écran de 4 lignes affiche différents choix correspondant à une touche numérique. Pressez simplement la touche pour saisir l'ordre, par exemple, "1=M", "2= NGC". En pressant "1" l'écran de référence du catalogue Messier s'affiche et vous pouvez rentrer le numéro correspondant souhaité. Pressez "Goto", et la monture pointera l'objet souhaité. Les touches "PREV" et "NEXT" permettent de défiler rapidement à travers les différentes listes d'objets, ou d'un menu à un suivant.
Les fonctionnalités avancées de la raquette permettent de pointer directement et automatiquement les objets des catalogues Messier, NGC, IC, étoiles doubles ADS, amas de galaxies Abell, les étoiles lumineuses, la Lune, les planètes, le Soleil, ainsi que tout objet dont vous aurez saisi les coordonnées. La fonction de recherche sélectionne les objets selon leur type et leur magnitude. La fonction Tour vous guide selon les objets présents dans une constellation donnée. La fonction What's Up vous suggère différents objets au cours d'une session selon l'heure et la date.
Vous apprécierez énormément l'utilisation intuitive de la raquette. Il n'y a pas de séquences d'ordres compliquées à mémoriser. L'utilisation est si facile que même sans vous en servir quelques mois, vous n'aurez pas perdu vos repères.
Caractéristiques
. Raquette rétro-éclairée rouge, affichage alphanumérique, 4 lignes de 20 caractères.
. Raquette utilisable jusqu'à des températures de - 40°C, permettant une utilisation même lors des nuits les plus froides, ce que vous ne pouvez pas faire avec un PC ou un PDA!
. Les touches directionnelles N S E W fournissent une réponse immédiate aux ordres pour centrer l'objet désiré.
. Inverseurs AD et Dec permettant une orientation correcte des mouvements en usage visuel.
. PEM Correction permanente de l'erreur périodique. Enregistrez la une fois pour toutes, elle reste en mémoire.
. Contrôle de rattrapage de jeu en AD et Dec.
. 9 sites d'observation possibles peuvent être stockés en mémoire.
. Zones de sécurités paramétrables de manière à prévenir tout contact accidentel entre l'instrument et le trépied.
. Routines d'alignement polaires, y compris durant la journée!
. Ajustement de l'éclairage de votre oculaire guide ou viseur polaire.
. Basculement automatique au méridien en mode Goto.
. Le système continue de suivre à vitesse sidérale en permanence, y compris en déplacement rapide, ainsi, la position du calculateur reste juste.
. Plus de 17000 objets en mémoire : Messier (110 objets), NGC (7840), IC (5386), étoiles doubles ADS ( 215), amas de galaxies Abell ( 2712), étoiles de référence pour la calibration du système (200), étoiles selon leur nom Grec classées par constellation ( 1053), objets communs (100), planètes (8), Soleil et Lune.
. Choisissez un objet par son nom ou bien ses coordonnées, pressez Goto, et le télescope le pointera directement.
. Fonctions de recherche et de Tour vous aidant à planifier une session.
. Indique si l'objet demandé est sous l'horizon, ou bien si une annulation d'ordre est effectuée durant un pointage.
. Bouton Stop permettant une annulation de l'ordre de pointage.
. Affichage d'informations concernant l'objet avant même de le pointer: type et magnitude.
. Compte à rebours pour l'astrophotographie.
. Affichage continu de la position actuelle.
. Fonction de Park dans une des 3 positions prédéfinies.
. Fonction de décalage du basculement méridien permettant aux astrophotographes de prendre leurs séries d'images sans avoir à retourner la monture.
. La fonction SmartGuide permet un contrôle variable de la vitesse de suivi de la monture sur les deux axes.
. Affichage de coordonnées Alt/ Az.
. Fonction What's Up vous suggérant différents objets intéressants en fonction de la date de et de l'heure.
. Fonction de connection externe permettant de synchroniser monture et PC.
. Position Park1 permettant d'effectuer une routine de mise en station de jour.
. Poignée rétractable.
. Mises à jours possibles et gratuites via Internet.
Les fonctionnalités avancées de la raquette permettent de pointer directement et automatiquement les objets des catalogues Messier, NGC, IC, étoiles doubles ADS, amas de galaxies Abell, les étoiles lumineuses, la Lune, les planètes, le Soleil, ainsi que tout objet dont vous aurez saisi les coordonnées. La fonction de recherche sélectionne les objets selon leur type et leur magnitude. La fonction Tour vous guide selon les objets présents dans une constellation donnée. La fonction What's Up vous suggère différents objets au cours d'une session selon l'heure et la date.
Vous apprécierez énormément l'utilisation intuitive de la raquette. Il n'y a pas de séquences d'ordres compliquées à mémoriser. L'utilisation est si facile que même sans vous en servir quelques mois, vous n'aurez pas perdu vos repères.
Caractéristiques
. Raquette rétro-éclairée rouge, affichage alphanumérique, 4 lignes de 20 caractères.
. Raquette utilisable jusqu'à des températures de - 40°C, permettant une utilisation même lors des nuits les plus froides, ce que vous ne pouvez pas faire avec un PC ou un PDA!
. Les touches directionnelles N S E W fournissent une réponse immédiate aux ordres pour centrer l'objet désiré.
. Inverseurs AD et Dec permettant une orientation correcte des mouvements en usage visuel.
. PEM Correction permanente de l'erreur périodique. Enregistrez la une fois pour toutes, elle reste en mémoire.
. Contrôle de rattrapage de jeu en AD et Dec.
. 9 sites d'observation possibles peuvent être stockés en mémoire.
. Zones de sécurités paramétrables de manière à prévenir tout contact accidentel entre l'instrument et le trépied.
. Routines d'alignement polaires, y compris durant la journée!
. Ajustement de l'éclairage de votre oculaire guide ou viseur polaire.
. Basculement automatique au méridien en mode Goto.
. Le système continue de suivre à vitesse sidérale en permanence, y compris en déplacement rapide, ainsi, la position du calculateur reste juste.
. Plus de 17000 objets en mémoire : Messier (110 objets), NGC (7840), IC (5386), étoiles doubles ADS ( 215), amas de galaxies Abell ( 2712), étoiles de référence pour la calibration du système (200), étoiles selon leur nom Grec classées par constellation ( 1053), objets communs (100), planètes (8), Soleil et Lune.
. Choisissez un objet par son nom ou bien ses coordonnées, pressez Goto, et le télescope le pointera directement.
. Fonctions de recherche et de Tour vous aidant à planifier une session.
. Indique si l'objet demandé est sous l'horizon, ou bien si une annulation d'ordre est effectuée durant un pointage.
. Bouton Stop permettant une annulation de l'ordre de pointage.
. Affichage d'informations concernant l'objet avant même de le pointer: type et magnitude.
. Compte à rebours pour l'astrophotographie.
. Affichage continu de la position actuelle.
. Fonction de Park dans une des 3 positions prédéfinies.
. Fonction de décalage du basculement méridien permettant aux astrophotographes de prendre leurs séries d'images sans avoir à retourner la monture.
. La fonction SmartGuide permet un contrôle variable de la vitesse de suivi de la monture sur les deux axes.
. Affichage de coordonnées Alt/ Az.
. Fonction What's Up vous suggérant différents objets intéressants en fonction de la date de et de l'heure.
. Fonction de connection externe permettant de synchroniser monture et PC.
. Position Park1 permettant d'effectuer une routine de mise en station de jour.
. Poignée rétractable.
. Mises à jours possibles et gratuites via Internet.
Raquette GTO et logiciel 4.12, de nuit
Spécifications techniques de la raquette
| Dimensions | 182 X104 X 24.6 mm |
| Poids | 680 grammes |
| Clavier | Rétroéclairé rouge, alphanumérique |
| Affichage | 4 lignes de 20 caractères |
| Vitesses de suivi | King, sidérale, lunaire et solaire |
| Vitesses de guidage et centrage | 0.25X, 0.5X, 1X, 12X, et 64X |
| Vitesses de déplacement rapide avec motoréducteur 32X montures 400GTO et 600E GTO | 460X, 580X, 675X |
| Vitesse de déplacement rapide avec motoréducteur 19.8X montures 400GTO et 600E GTO, toutes les 900 et 1200GTO | 600X, 900X et 1200X (5 degrés par seconde) |
Coque de protection
La coque de protection Keypro est incluse en standard avec toutes les montures et raquettes, et est également disponible séparément.
La coque montrée sur la photo plus haut est une épaisse coque moulée d'une épaisseur de plus de 6mm sur toutes les surfaces d'impact. Si votre raquette chute accidentellement, la plupart du choc sera ainsi absorbé. De plus, le caoutchouc antidérapant limitera les risques de glissade lorsque la raquette est posée sur une surface lisse, et améliore la prise en main. La coque possède des découpes pour le passage du cable et de la poignée.
La coque de protection Keypro est incluse en standard avec toutes les montures et raquettes, et est également disponible séparément.
La coque montrée sur la photo plus haut est une épaisse coque moulée d'une épaisseur de plus de 6mm sur toutes les surfaces d'impact. Si votre raquette chute accidentellement, la plupart du choc sera ainsi absorbé. De plus, le caoutchouc antidérapant limitera les risques de glissade lorsque la raquette est posée sur une surface lisse, et améliore la prise en main. La coque possède des découpes pour le passage du cable et de la poignée.
