Optique et Vision présente:
le nouveau concept "NS"
le nouveau concept "NS"
Forts de nombreuses années d' expériences et d'échanges avec notre fournisseur et partenaire américain Scott Losmandy, directeur de la firme Hollywood General Machining, nous avons été les premiers à :
- installer un système Vixen Skysensor 2000PC alors que le système Gemini Goto n'existait pas encore.
- mesurer et changer la vis sans fin pour obtenir la précision de suivi la plus élevée possible.
- concevoir un tout nouveau concept de fabrication de vis de très haute précision pour les montures G11 et GM8, et l'associer à des roulements spécifiques pour encore améliorer les performances globales de l'ensemble. Ce concept a été également appliqué avec succès sur d'autres marques.
- développer des pièces mécaniques supplémentaires afin d'augmenter le confort d'utilisation en imagerie.
Après de nouvelles recherches, Optique et Vision propose une nouvelle avancée technique pour les montures Losmandy: l'évolution "NS".
- installer un système Vixen Skysensor 2000PC alors que le système Gemini Goto n'existait pas encore.
- mesurer et changer la vis sans fin pour obtenir la précision de suivi la plus élevée possible.
- concevoir un tout nouveau concept de fabrication de vis de très haute précision pour les montures G11 et GM8, et l'associer à des roulements spécifiques pour encore améliorer les performances globales de l'ensemble. Ce concept a été également appliqué avec succès sur d'autres marques.
- développer des pièces mécaniques supplémentaires afin d'augmenter le confort d'utilisation en imagerie.
Après de nouvelles recherches, Optique et Vision propose une nouvelle avancée technique pour les montures Losmandy: l'évolution "NS".
Double click to edit
Passez votre pointeur sur l'image pour voir alternativement la nouvelle version NS et l'ancienne version NG avec capot retiré
Comparatif des deux générations de carters:
en haut le montage utilisé jusqu'à fin 2007.
En bas: le nouveau modèle NS.
en haut le montage utilisé jusqu'à fin 2007.
En bas: le nouveau modèle NS.
Vue de dos du carter NS, le système de montage est visible.
Le carter assemblé prêt à être installé sur la monture.
Le nouveau modèle G11 NS a été dévoilé sur notre stand a Mandelieu lors du salon Explor'Espace en novembre 2007 et a suscité un vif intérêt.
Un document présentant les tests préliminaires était disponible, test que vous pouvez retrouver à la page suivante.
Selon la version de monture à laquelle il est destiné, le kit NS se décline en différentes versions et comprend plusieurs éléments, au choix de l'utilisateur:
1. Le carter et vis " NS " pour les montures GM8 et G11:
Le but de ce nouveau carter est de permettre une précision de suivi ultime, en exploitant au mieux les caractéristiques exceptionnelles de nos vis EXHQ.
Ce nouveau carter permet un montage parfaitement aligné de l'ensemble vis et roulements, permettant ainsi:
- un suivi extrêmement fluide et lisse, avec des sous périodes très faibles.
- erreur périodique minime.
- facilité de montage et de réglage ultérieur pour l'utilisateur.
Un document présentant les tests préliminaires était disponible, test que vous pouvez retrouver à la page suivante.
Selon la version de monture à laquelle il est destiné, le kit NS se décline en différentes versions et comprend plusieurs éléments, au choix de l'utilisateur:
1. Le carter et vis " NS " pour les montures GM8 et G11:
Le but de ce nouveau carter est de permettre une précision de suivi ultime, en exploitant au mieux les caractéristiques exceptionnelles de nos vis EXHQ.
Ce nouveau carter permet un montage parfaitement aligné de l'ensemble vis et roulements, permettant ainsi:
- un suivi extrêmement fluide et lisse, avec des sous périodes très faibles.
- erreur périodique minime.
- facilité de montage et de réglage ultérieur pour l'utilisateur.
Cette nouvelle option pour les montures Losmandy pourra bien sûr être choisie dès l'achat; sinon, l'acheteur peut par la suite faire installer le kit sur la monture qu'il aura acquise précédemment.
Chaque kit NS est mesuré et donc validé individuellement avant expédition.
La précision garantie est au maximum de + / - 5 secondes d'arc soit 10 secondes d'arc crête à crête sur un tour de vis tangente de la monture pour les montures G11 et + / - 10 secondes d'arc soit 20 secondes d'arc crête à crête pour les montures GM8. Tout ceci sans bien sûr utiliser de système de correction d'erreur périodique.
Le kit peut être installé lors de l'achat de la monture, ou bien monté par nos soins par la suite à la demande du client.
Mais la grande nouveauté réside dans le fait que ce kit peut être expédié chez l'utilisateur et installé par ses soins !
Il est livré avec :
- bulletin de contrôle individuel.
- une notice explicative détaillée présentant les étapes de montage et de réglage afin d'obtenir la précision nominale du kit.
- méthodologie de mesure permettant à l'utilisateur de confirmer l'amélioration du suivi de sa monture.
Le kit est disponible en 3 versions:
- Achat du kit complet G11NS pour monture G11 ou installation lors de l'achat de la monture comprenant: montage du carter et du spacer / raidisseur, mesure et fourniture du bulletin de contrôle avec certification.
- Achat du kit complet GM8NS pour monture GM8 ou installation lors de l'achat de la monture comprenant: montage du carter, mesure et fourniture du bulletin de contrôle avec certification.
- Kit KIT- NS VIS vendu seul sans spacer / raidisseur.
Ce kit est disponible à la vente à l'export hors CEE.
Reportez vous à la page tarifs pour plus d'informations.
Chaque kit NS est mesuré et donc validé individuellement avant expédition.
La précision garantie est au maximum de + / - 5 secondes d'arc soit 10 secondes d'arc crête à crête sur un tour de vis tangente de la monture pour les montures G11 et + / - 10 secondes d'arc soit 20 secondes d'arc crête à crête pour les montures GM8. Tout ceci sans bien sûr utiliser de système de correction d'erreur périodique.
Le kit peut être installé lors de l'achat de la monture, ou bien monté par nos soins par la suite à la demande du client.
Mais la grande nouveauté réside dans le fait que ce kit peut être expédié chez l'utilisateur et installé par ses soins !
Il est livré avec :
- bulletin de contrôle individuel.
- une notice explicative détaillée présentant les étapes de montage et de réglage afin d'obtenir la précision nominale du kit.
- méthodologie de mesure permettant à l'utilisateur de confirmer l'amélioration du suivi de sa monture.
Le kit est disponible en 3 versions:
- Achat du kit complet G11NS pour monture G11 ou installation lors de l'achat de la monture comprenant: montage du carter et du spacer / raidisseur, mesure et fourniture du bulletin de contrôle avec certification.
- Achat du kit complet GM8NS pour monture GM8 ou installation lors de l'achat de la monture comprenant: montage du carter, mesure et fourniture du bulletin de contrôle avec certification.
- Kit KIT- NS VIS vendu seul sans spacer / raidisseur.
Ce kit est disponible à la vente à l'export hors CEE.
Reportez vous à la page tarifs pour plus d'informations.
2. Le spacer / raidisseur " NS " pour la monture G11:
Il permet de s’affranchir du problème de retournement au méridien en éloignant l’axe de déclinaison afin de pouvoir « shooter » bien avant le méridien et pouvoir ainsi continuer sa pose bien au delà, avec les versions standard ou Goto car le système de pointage Gémini est paramétrable pour la valeur angulaire de retournement. Cette pièce est réalisée sur une machine CNC selon un « process » qui garantit la bonne orthogonalité des axes, absolument essentielle, au pointage et suivi équatorial, et diminue les zones d'interférence avec le trépied et les intruments encombrants. Finis les problèmes de retournement, de recadrage, et de calibration lors d'une séance d'imagerie!
Il permet de s’affranchir du problème de retournement au méridien en éloignant l’axe de déclinaison afin de pouvoir « shooter » bien avant le méridien et pouvoir ainsi continuer sa pose bien au delà, avec les versions standard ou Goto car le système de pointage Gémini est paramétrable pour la valeur angulaire de retournement. Cette pièce est réalisée sur une machine CNC selon un « process » qui garantit la bonne orthogonalité des axes, absolument essentielle, au pointage et suivi équatorial, et diminue les zones d'interférence avec le trépied et les intruments encombrants. Finis les problèmes de retournement, de recadrage, et de calibration lors d'une séance d'imagerie!
Vis standard Losmandy

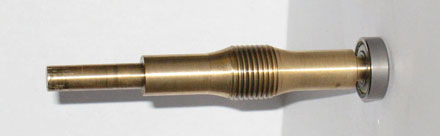

Vis Ovision
Le spacer installé sur une monture Losmandy G11
L'intérêt pour l'utilisateur est évident: permettre d'encore repousser le niveau de performances de son équipement, en permettant des champs d'applications comme l'imagerie filtrée en bande étroite CCD, où le recours à des temps d'intégration d'autoguidage longs est souvent nécessaire pour acquérir une étoile guide suffisamment brillante. Les utilisateurs de focales courtes, typiquement avec de petites lunettes ou en photo téléobjectif grand champ pourront dans la plupart des cas s'affranchir de guidage ( si la mise en station est correcte et le temps de pose en rapport!!! ).
