Tube optique CDK 14"

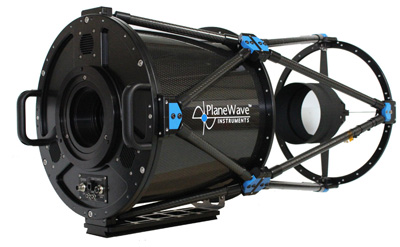

Le tube optique CDK 14 est un télescope de 35cm de diamètre et d'un rapport d'ouverture de f /7.2.

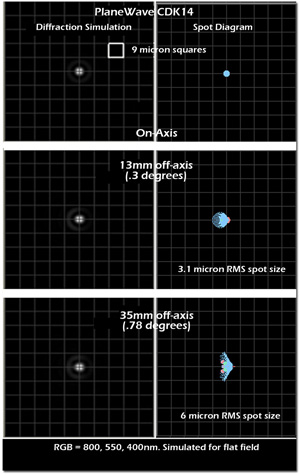

Le CDK 14 est équipé d'une structure serrurier carbone à double  cage, et de trois ventilateurs brassant l'air au dos du miroir primaire. Le CDK couvre un champ de 70mm de diamètre sans coma hors-axe, astigmatisme ou courbure de champ. Son poids est  de 22 kg.

La formule CDK est une des solutions les plus innovantes et performantes du commerce avec un rapport qualité/prix des plus intéressants et surpasse les performances de bien des instruments de  même classe.
Sa facilité de collimation et son agrément d'utilisation en font donc un excellent instrument tant pour l'imagerie engagée que pour l'observation visuelle.
Cet télescope vous fournira des images parfaites d'un bout à l'autre du champ.
Pour davantage d'informations sur la formule optique CDK, n'hésitez pas à consulter notre page spécifique.
Le télescope peut être équipé de différents accessoires spécifiques pour l'imagerie ou l'observation visuelle.


Spécifications techniques






























Miroir primaire


















Miroir secondaire












Elément correcteur









Caractéristiques standard
































Accessoires livrés en standard


























Diamètre 14" soit 356mm
Longueur focale 101" soit 2563mm
Rapport d'ouverture F 7.2
Obstruction centrale 23.5% de la surface, 48.5% du diamètre du miroir primaire
Distance du foyer au barillet arrière 11.09" soit 282mm
Poids (avec platine de montage et focuser manuel) 22 kg
Longueur du tube 889mm
Matériau partie haute Fibre de carbone
Matériau partie basse Tubes et pare lumière fibre de carbone
Diamètre réel 14" soit 355mm
Montage du primaire Assemblé et axé de manière permanente
Matériau Pyrex de précision
Forme Prolate ellipsoïde
Revêtement Aluminure renforcée, réflectivité 96%
Diamètre 6.25" soit 159mm
Matériau Pyrex de précision
Forme Sphérique
Revêtement Aluminure renforcée, réflectivité 96%
Diamètre 3.7" soit 95mm
Nombre d'éléments 2
Traitement Multicouches large spectre ( réflections <0.5% de 400 à 700nm)
Tube optique carbone serrurier Minimise les changements de mise au point liés aux variations de température
Pare lumière fibre de carbone Protège le miroir primaire et limite les réflections parasites
Platine de montage Cette platine massive porte le tube optique et contribue aussi à sa rigidité. Un sabot femelle spécifique est disponible pour l'installation sur différents types de montures. Lien vers un plan de la platine.
Entretoise de compensation de température Compense les variations thermiques entre la platine et le tube carbone  et neutralise les contraintes et déformations
Ventilateurs 3 ventilateurs brassent l'air en aspirant depuis l'arrière du miroir primaire. La mise en température est accélérée. Le contrôle est effectué par un interrupteur sur le tube ou à distance via ordinateur et le module EFA optionnel.
Adaptateur 3.5" vers 2" Convertit le coulant 3.5" en coulant classique 2". Cet adaptateur est aussi nécessaire lors de l'ajustement de la distance primaire/secondaire. L'adaptateur visuel 3.5" vers 2" est un accessoire différent et optionnel permettant l'utilisation d'un renvoi coudé.
Adaptateur pour Ronchi Cet adaptateur est utilisé pour ajuster la distance primaire/secondaire. Il dispose d'un coulant 31.75mm.
Oculaire Ronchi Cet oculaire possède une trame de Ronchi et est utilisé pour ajuster précisément la distance primaire/secondaire.
Capot  de protection pour miroir primaire Protège le miroir primaire des poussières.
Notice d'utilisation Contient les instructions nécessaires à la mise en oeuvre du tube optique.
Jeu de clés Allen Jeu de clés Allen au format UNC.
