Retour à la gamme PlaneWave

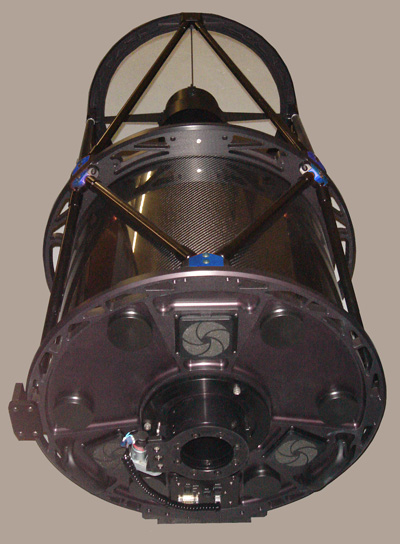

Tube optique CDK 20"
Le CDK 20" est un télescope utilisant la formule Dall-Kirkham Corrigée d'un diamètre de 20" (soit 510mm) ouvert à f/6.8.
Il dispose d'une structure serrurier carbone à double cage, et est équipé de trois ventilateurs brassant efficacement l'air au niveau du miroir primaire. Le CDK 20 offre un généreux champ de 52mm de diamètre, sans courbure de champ, coma hors-axe et astigmatisme.
Son poids total est de 64kg et il est équipé en standard d'un gros système de focalisation Hedrick de 3.5" (88.9mm) de diamètre utile et à la capacité de charge importante, adapté aux caméras et accessoires les plus lourds.
La formule CDK est une des solutions les plus innovantes et performantes du commerce avec un rapport qualité/prix des plus intéressants et surpasse les performances de bien des instruments de même classe.
Sa facilité de collimation et son agrément d'utilisation en font donc un excellent instrument tant pour l'imagerie engagée que pour l'observation visuelle.
Cet télescope vous fournira des images parfaites d'un bout à l'autre du champ.
Pour davantage d'informations sur la formule optique CDK, n'hésitez pas à consulter notre page spécifique.
Le télescope peut être équipé de différents accessoires spécifiques pour l'imagerie ou l'observation visuelle.
Le CDK 20" est un télescope utilisant la formule Dall-Kirkham Corrigée d'un diamètre de 20" (soit 510mm) ouvert à f/6.8.
Il dispose d'une structure serrurier carbone à double cage, et est équipé de trois ventilateurs brassant efficacement l'air au niveau du miroir primaire. Le CDK 20 offre un généreux champ de 52mm de diamètre, sans courbure de champ, coma hors-axe et astigmatisme.
Son poids total est de 64kg et il est équipé en standard d'un gros système de focalisation Hedrick de 3.5" (88.9mm) de diamètre utile et à la capacité de charge importante, adapté aux caméras et accessoires les plus lourds.
La formule CDK est une des solutions les plus innovantes et performantes du commerce avec un rapport qualité/prix des plus intéressants et surpasse les performances de bien des instruments de même classe.
Sa facilité de collimation et son agrément d'utilisation en font donc un excellent instrument tant pour l'imagerie engagée que pour l'observation visuelle.
Cet télescope vous fournira des images parfaites d'un bout à l'autre du champ.
Pour davantage d'informations sur la formule optique CDK, n'hésitez pas à consulter notre page spécifique.
Le télescope peut être équipé de différents accessoires spécifiques pour l'imagerie ou l'observation visuelle.
Spécifications techniques
Miroir primaire
Miroir secondaire
Elément correcteur
Caractéristiques standard
Accessoires livrés en standard
Le CDK 20 dans différentes configurations
| Diamètre | 20" soit 510mm |
| Longueur focale | 134.98" soit 3454mm |
| Rapport d'ouverture | F 6.8 |
| Obstruction centrale | 39% du diamètre du miroir primaire |
| Distance du foyer au barillet arrière | 8.8" soit 224mm |
| Distance foyer avec focalisateur rentré | 5.8" soit 147mm |
| Poids (avec platine de montage et focuser) | 63.5 kg |
| Longueur du tube | 1194mm |
| Matériau partie haute | Fibre de carbone |
| Matériau partie basse | Tubes et pare lumière fibre de carbone |
| Performances optiques | Vignettage et taille des étoiles au foyer |
| Dimensions | Plan coté du télescope |
| Diamètre réel | 20.5" soit 521mm |
| Diamètre utilisé | 20" soit 508mm |
| Rapport d'ouverture | F 3 |
| Montage du primaire | Assemblé et axé de manière permanente |
| Matériau | Pyrex de précision |
| Forme | Prolate ellipsoïde |
| Revêtement | Aluminure renforcée, réflectivité 96% |
| Diamètre | 7.5" soit 191mm |
| Matériau | Borosilicate |
| Forme | Sphérique |
| Revêtement | Aluminure renforcée, réflectivité 96% |
| Diamètre | 3.54" soit 90mm |
| Nombre d'éléments | 2 |
| Traitement | Multicouches large spectre ( réflections <0.5% de 400 à 700nm) |
| Tube optique carbone | Minimise les changements de mise au point liés aux variations de température |
| Pare lumière fibre de carbone | Protège le miroir primaire et limite les réflections parasites |
| Platine de montage | Cette platine massive porte le tube optique et contribue aussi à sa rigidité. Un sabot femelle spécifique est disponible pour l'installation sur différents types de montures. Lien vers un plan de la platine. |
| Entretoise de compensation de température | Compense les variations thermiques entre la platine et le tube carbone et neutralise les contraintes et déformations |
| Focuser Hedrick 3.5" | Robuste et sans patinage grâce à son concept à entraînement par tige filetée et guidage par 5 roulements. Peut recevoir un afficheur optionnel à cadran ou le module EFA optionnel. Course 1.3" soit 33mm. Vue générale du focuser. Vue en 3D du système. Schéma de l'embase de montage. Schéma du tube allonge. |
| Ventilateurs | 3 ventilateurs brassent l'air en aspirant depuis l'arrière du miroir primaire. La mise en température est accélérée. Le contrôle est effectué par un interrupteur sur le tube ou à distance via ordinateur et le module EFA optionnel. |
| Adaptateur 3.5" vers 2" | Convertit le coulant 3.5" en coulant classique 2". Cet adaptateur est aussi nécessaire lors de l'ajustement de la distance primaire/secondaire. L'adaptateur visuel 3.5" vers 2" est un accessoire différent et optionnel permettant l'utilisation d'un renvoi coudé. |
| Capot de protection pour miroir primaire | Protège le miroir primaire des poussières. |
| Notice d'utilisation | Contient les instructions nécessaires à la mise en oeuvre du tube optique. |
| Jeu de clés Allen | Jeu de clés Allen au format UNC. |
Le tube optique 20" dans différentes configurations: montures équatoriales allemandes, monture à fourche....
