Tube optique CDK 24

Ce télescope est le dernier né de la gamme.
Avec ses 24" (soit 61cm) de diamètre et son rapport d'ouverture de f/6.8, ce tube optique à structure serrurier carbone à double cage possède trois ventilateurs de mise en température pour la face arrière du miroir primaire et huit pour la face avant.
Ce modèle couvre un champ de 70mm, sans courbure de champ, coma hors-axe et astigmatisme, grâce à son correcteur intégré dans le concept Dall Kirkham Corrigé.
Son poids total est de 109kg. Il est livré en standard avec le système de focalisation surdimensionné Hedrick de 3.5" (88.9mm) de diamètre utile.

La formule CDK est une des solutions les plus innovantes et performantes du commerce avec un rapport qualité/prix des plus intéressants et surpasse les performances de bien des instruments de  même classe.
Sa facilité de collimation et son agrément d'utilisation en font donc un excellent instrument tant pour l'imagerie engagée que pour l'observation visuelle.
Cet télescope vous fournira des images parfaites d'un bout à l'autre du champ.
Pour davantage d'informations sur la formule optique CDK, n'hésitez pas à consulter notre page spécifique.
Le télescope peut être équipé de différents accessoires spécifiques pour l'imagerie ou l'observation visuelle.




Spécifications techniques






























Miroir primaire


















Miroir secondaire












Elément correcteur










Caractéristiques standard
































Accessoires livrés en standard



























Le CDK 24 en détail
Diamètre 24" soit 610mm
Longueur focale 163.19" soit 4145mm
Rapport d'ouverture F 6.8
Obstruction centrale 41% du diamètre du miroir primaire
Distance du foyer au barillet arrière 13.45" soit 342mm
Distance foyer avec focalisateur rentré 9.45" soit 240mm
Poids (avec platine de montage et focuser) 108.9 kg
Longueur du tube 1397mm
Largeur du tube 813mm
Matériau partie haute Fibre de carbone
Matériau partie basse Tubes et pare lumière aluminium
Champ optimal 70mm
Diamètre réel 24.5" soit 622mm
Diamètre utilisé 24" soit 610mm
Rapport d'ouverture F 3
Montage du primaire Assemblé et axé de manière permanente
Matériau Borosilicate
Forme Prolate ellipsoïde
Revêtement Aluminure renforcée, réflectivité 96%
Diamètre 9.45" soit 240mm
Matériau Borosilicate
Forme Sphérique
Revêtement Aluminure renforcée, réflectivité 96%
Diamètre 4.13" soit 105mm
Nombre d'éléments 2
Traitement Multicouches large spectre ( réflections <0.5% de 400 à 700nm)
Tube optique carbone Minimise les changements de mise au point liés aux variations de température
Pare lumière fibre de carbone Protège le miroir primaire et limite les réflections parasites
Entretoise de compensation de température Compense les variations thermiques entre la platine et le tube carbone  et neutralise les contraintes et déformations
Focuser Hedrick 3.5" Robuste et sans patinage grâce à son concept à entraînement par tige filetée et guidage par 5 roulements. Peut recevoir un afficheur optionnel à cadran ou le module EFA optionnel. Course 1.3" soit 33mm.
Vue générale du focuser.
Vue en 3D du système.
Schéma de l'embase de montage.
Schéma du tube allonge.
Ventilateurs Le CDK 24 dispose de deux modes de ventilation. D'abord trois ventilateurs extraient l'air par l'arrière du miroir primaire, aidant à la mise en température. Puis 8 ventilateurs en position frontale autour du miroir primaire équilibrent la face avant et contribuent à conserver un flux d'air laminaire autour du faisceau optique. Ces deux modes peuvent être contrôlés séparément par deux interrupteurs situés sur le tube optique ou par le module optionnel de contrôle à distance EFA.
Adaptateur 3.5" vers 2" Convertit le coulant 3.5" en coulant classique 2". Cet adaptateur est aussi nécessaire lors de l'ajustement de la distance primaire/secondaire. L'adaptateur visuel 3.5" vers 2" est un accessoire différent et optionnel permettant l'utilisation d'un renvoi coudé.
Adaptateur pour Ronchi Cet adaptateur est utilisé pour ajuster la distance primaire/secondaire. Il dispose d'un coulant 31.75mm.
Oculaire Ronchi Cet oculaire possède une trame de Ronchi et est utilisé pour ajuster précisément la distance primaire/secondaire.
Capot  de protection pour miroir primaire Protège le miroir primaire des poussières.
Notice d'utilisation Contient les instructions nécessaires à la mise en oeuvre du tube optique.
Jeu de clés Allen Jeu de clés Allen au format UNC.
Le barillet du CDK24 et son système de ventilation
L'entretoise de compensation de température
Le système de collimation du secondaire

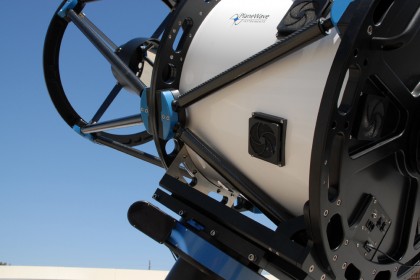

Vue générale de face du tube optique
Coupe du barillet
Vue de face du tube optique CDK 24
Vue de dos du tube optique CDK 24
Vue générale de dos du tube optique
Les rotules du système de liaison entre les deux parties du tube
Représentation globale du tube

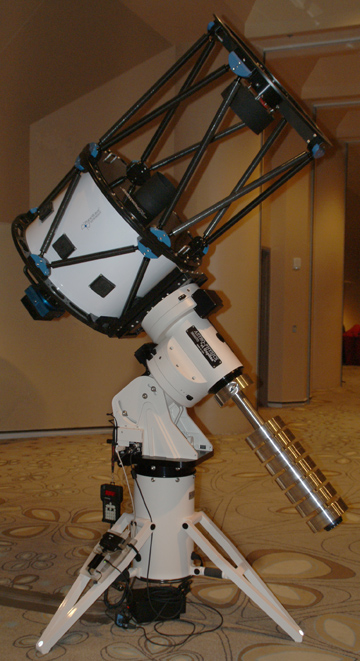

CDK 24 sur monture Astro-Physics 3600 GTO
lors du salon AIC 2010.
Crédit image Astro-Physics Inc.
