QSI 504:

Entrée de gamme de la gamme QSI, la QSI 504 utilise un capteur Kodak KAF 0402 ME de 400 000 pixels à la grande sensibilité, au rendement quantique élévé, à la dynamique importante et au bruit très faible.

. Capteur Kodak KAF 0402 ME pleine trame.
. Très faible bruit, dynamique élevée.
. Fichiers 16 bits, connectique USB 2.0.
. Jusqu'à 45°C de refroidissement sous la température ambiante.
. Obturateur mécanique intégré.
. Tourelle à filtre disponible, à 5 positions pour filtres 31.75mm.
. Diviseur optique intégré adaptable optionnel.
. Drivers pour les logiciels MaximDL et CCDSOFT.
. Compatible ASCOM.
. Compatible Linux et Macintosh.
La caméra QSI 504  est équipée en standard du capteur Kodak pleine trame KAF 0402 ME à microlentilles. Sa surface utile est de 768 x 512 pixels de 9 µm.
La caméra QSI 504 utilise en standard le capteur Kodak KAF 0402 ME à microlentilles et sensibilité accrue dans la partie bleue du spectre. Sur demande, la caméra peut être équipée du même capteur mais sans microlentilles KAF 10402 E ou avec antiblooming intégré KAF 0401 LE. Dans ces dernier cas, ce choix se fera au détriment de la sensibilité...
  Spécifications techniques du capteur de la caméra QSI 516

Marque du capteur
Kodak KAF 0402 ME standard
Kodak KAF 0402 E optionnel
Kodak KAF 0401 LE optionnel
Type de capteur
Pleine trame
Pleine trame
Pleine trame
Sensbilité accrue dans le bleu
Oui
Oui
Non
Microlentilles
Oui
Non
Non
Antiblooming
Non
Non
Oui ( 300x suppression)
Dimensions
6.91 x 4.6 mm
6.91 x 4.6 mm
6.91 x 4.6 mm
Surface en pixels
Surface en pixels utilisée
784 x 520
768 x 512
784 x 520
768 x 512
784 x 520
768 x 512
Taille des pixels
9 x 9 µm
9 x 9 µm
9 x 9 µm

Valeurs typiques
Full well capacity (dynamique)
100 000 électrons
100 000 électrons
50 000 électrons

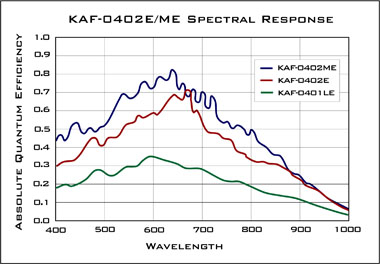

Rendement quantique:
Maxi : 83 %
à 400 nm : 44 %
Maxi : 73 %
à 400 nm : 30 %
Maxi : 35 %
à 400 nm : 20 %
Courant d'obscurité
< 1 électron / sec  a 0°C et < 0.1 électron / sec a - 25°C
Doublement du courant d'obscurité
6.3 °C
6.3 °C
6.3 °C
Bruit de lecture intrinscque
15 électrons RMS
15 électrons RMS
15 électrons RMS
Amplitude dynamique
76 db
76 db
70 db
Efficacité du transfert de charge
> 0.99999
> 0.99999
> 0.99999
Spécifications techniques du modèle QSI 504

Caractéristiques
Modèle 504 s
Modèle 504 ws
Capteur
KAF 0402 ME
KAF 0402 ME
Obturateur
Mécanique, 0.03 seconde à 240 minutes
Tourelle intégrée
Non
Oui, 5 positions coulant
31.75mm
Configuration caméra
Format médium
Format full
Dimensions
11.03 x 11.03 x 5 cm
(ajoutez 0.58cm pour
couplage T )
11.03 x 11.03 x 6.35 cm
(ajoutez 0.58cm pour
couplage T )
Poids sans nez de
montage
950 g
1120 g
Backfocus ( sans filtres )
22.8 mm avec coupleur T
17.3 mm avec coupleur C
17.3 mm sans coupleur
35.5 mm avec coupleur T
30 mm avec coupleur C
30 mm sans coupleur
Refroidissement
thermoélectrique
Stabilisation +/- 0.1°C de 0 à - 40°C
Capacité avec
refroidissement à air
Typiquement 38°C sous la température ambiante à
85% de la capacité
Capacité avec
refroidissement liquide
Delta de 45°C à 85% de la capacité
Ventilateur
Paramétrable par l'utilisateur

Gain
2.6 e-/ADU
Digitalisation
16 bits
Bruit de lecture total
  Typiquement 15 électrons RMS
Courant d'obscurité
< 1 électron / sec à 0°C
< 0.1 électron / sec  à - 25°C
Temps de lecture et de
transfert
  < 1 secondes selon configuration informatique
Options de Binning
  Symétrique 2x2 et  3x3
Statut et notification
Paramétrable par LEDs multicolores, avec alarme
d'anomalie électrique et refroidissement
Consommation
  12V, 1.5A (18 Watts) à pleine puissance
Température de
fonctionnement
  De - 20C à + 30C, humidité de 10 à 90% sans
condensation
Connectivité
  USB 2.0 ( compatible USB 1.1 )
Ports additionnels
  Port autoguidage pour contrôle monture ou autre
application compatible
Couplage T
  42 mm pas de 0.75mm
Couplage C ( 25.4mm 32
filets au pouce) risque de
vignetage
Monture C optionnelle
compatible backfocus
17.5mm
n'atteindra pas le foyer
avec un adaptateur C
standard
Nez de montage
  Adaptateur 42mm vers 50.8mm mâle standard
Adaptateur 42mm vers 31.75mm mâle optionnel
