QSI 516:

Un capteur Kodak KAF 1603ME à la grande sensibilité dans cette caméra polyvalente au rendement quantique élévé, à la dynamique importante et au bruit très faible.

. Capteur Kodak KAF 1603ME pleine trame.
. Très faible bruit, dynamique élevée.
. Fichiers 16 bits, connectique USB 2.0.
. Jusqu'à 45°C de refroidissement sous la température ambiante.
. Obturateur mécanique intégré.
. Tourelle à filtre disponible, à 5 positions pour filtres 31.75mm.
. Diviseur optique intégré adaptable optionnel.
. Drivers pour les logiciels MaximDL et CCDSOFT.
. Compatible ASCOM.
. Compatible Linux et Macintosh.
La caméra QSI 516  comprend en standard le capteur Kodak pleine trame KAF 1603ME à microlentilles. Sa surface utile est de 1536 x 1024 pixels de 9 µm.
La caméra QSI 516 utilise en standard le capteur Kodak KAF 1603ME à microlentilles et sensibilité accrue dans la partie bleue du spectre. Sur demande, la caméra peut être équipée du même capteur mais sans microlentilles KAF 1603E ou avec antiblooming intégré KAF 1062LE. Dans ces deux cas, ce choix se fera au détriment de la sensibilité...
  Spécifications techniques du capteur de la caméra QSI 516

Marque du capteur Kodak KAF 1603 ME standard Kodak KAF 1603 E optionnel Kodak KAF 1602 LE optionnel
Type de capteur Pleine trame Pleine trame Pleine trame
Sensbilité accrue dans le bleu Oui Oui Non
Microlentilles Oui Non Non
Antiblooming Non Non Oui ( 300x suppression)
Dimensions 13.8 x 9.2 mm 13.8 x 9.2 mm 13.8 x 9.2 mm
Surface en pixels
Surface en pixels utilisée
1552 x 1032
1536 x 1024
1552 x 1032
1536 x 1024
1552 x 1032
1536 x 1024
Taille des pixels 9 x 9 µm 9 x 9 µm 9 x 9 µm

Valeurs typiques
Full well capacity (dynamique) 100 000 électrons 100 000 électrons 50 000 électrons

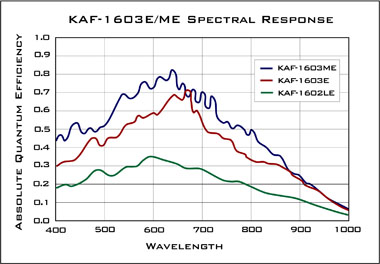

Rendement quantique: Maxi : 77 %
à 400 nm : 55 %
Maxi : 65 %
à 400 nm : 30 %
Maxi : 55 %
à 400 nm : 20 %
Courant d'obscurité < 1 électron / sec  à 0°C et < 0.1 électron / sec à - 25°C
Doublement du courant d'obscurité 6.3 °C 6.3 °C 6.3 °C
Bruit de lecture intrinsèque 15 électrons RMS 15 électrons RMS 15 électrons RMS
Amplitude dynamique 76 db 76 db 70 db
Efficacité du transfert de charge > 0.99999 > 0.99999 > 0.99999
Spécifications techniques du modèle QSI 516

Caractéristiques Modèle 516 s Modèle 516 ws
Capteur KAF 1603 ME KAF 1603 ME
Obturateur Mécanique, 0.03 seconde à 240 minutes
Tourelle intégrée Non Oui, 5 positions coulant 31.75mm
Configuration caméra Format médium Format full
Dimensions 11.03 x 11.03 x 5 cm (ajoutez 0.58cm pour couplage T ) 11.03 x 11.03 x 6.35 cm (ajoutez 0.58cm pour couplage T )
Poids sans nez de montage 950 g 1120 g
Backfocus ( sans filtres ) 22.8 mm avec coupleur T
17.3 mm avec coupleur C
17.3 mm sans coupleur
35.5 mm avec coupleur T
30 mm avec coupleur C
30 mm sans coupleur
Refroidissement thermoélectrique Stabilisation +/- 0.1°C de 0 à - 40°C
Capacité avec refroidissement à air Typiquement 38°C sous la température ambiante à 85% de la capacité
Capacité avec refroidissement liquide Delta de 45°C à 85% de la capacité
Ventilateur Paramétrable par l'utilisateur

Gain 2.6 e-/ADU
Digitalisation 16 bits
Bruit de lecture total   Typiquement 15 électrons RMS
Courant d'obscurité < 1 électron / sec à 0°C
< 0.1 électron / sec  à - 25°C
Temps de lecture et de transfert   < 4 secondes selon configuration informatique
Options de Binning   Symétrique 2x2 et  3x3
Statut et notification Paramétrable par LEDs multicolores, avec alarme d'anomalie électrique et refroidissement
Consommation   12V, 1.5A (18 Watts) à pleine puissance
Température de fonctionnement   De - 20C à + 30C, humidité de 10 à 90% sans condensation
Connectivité   USB 2.0 ( compatible USB 1.1 )
Ports additionnels   Port autoguidage pour contrôle monture ou autre application compatible
Couplage T   42 mm pas de 0.75mm
Couplage C ( 25.4mm 32 filets au pouce) risque de vignetage Monture C optionnelle compatible backfocus 17.5mm n'atteindra pas le foyer avec un adaptateur C standard
Nez de montage   Adaptateur 42mm vers 50.8mm mâle standard
Adaptateur 42mm vers 31.75mm mâle optionnel
Accessoires pour caméras QSI
Attention, gamme 500 interrompue, nous laissons néanmoins certaines infos précieuses disponibles à titre indicatif !!!
