Montures équatoriales, instruments et accessoires pour observateurs exigeants
EN STOCK
ASTRO-PHYSICS
Lunette 130mm f/6.3 StarFire GTX
avec crémaillère 3.5"
ASTRO-PHYSICS
Lunette 130mm f/6.3 StarFire GTX
avec crémaillère 3.5"
| Spécifications techniques | |
| Correction chromatique | Variation au foyer de moins de 0.006% de 430 à 706 nm |
| Ouverture | 130 mm |
| Longueur focale | 819 mm |
| Rapport F/D | f/6.3 |
| Résolution théorique | 0.87 secondes d'arc |
| Antireflets | Large bande, multicouches, transmission supérieure à 97% sur les longueurs d'onde visuelles |
| Grossissements utilisables | 22 à 500 X |
| Tube optique | Diamètre 145 mm, blanc, aluminum usiné et bafflé, intérieur noir mat, démontable pour le transport, capots optionnels. |
| Crémaillère | Crémaillère Astro-Physics 3.5" avec démultiplication Feathertouch Micro 9:1 diamètre interne 89 mm, course 111 mm, backfocus 185.5 mm, adaptateurs 50.8 mm ( à serrage triple point) et 31.75 mm, collier rotatif verrouillable, serrage annulaire sur tous les coulants, échelle millimétrique gravée |
| Longueur | 724 mm, pare buée rétracté, 864 mm avec pare buée déplié. Longueur démontée: 533 mm pour la partie optique, 280 mm pour la partie focuser. |
| Diamètre du pare buée | 155 mm |
| Poids avec pare buée | 8.2 kg |
| Valise | Valise bois renforcée par cornières métalliques, intérieur doublé mousse, extérieur recouvert de vinyl gris clair |
| Champ photographique | |
| Champ au foyer avec aplanisseur 67PF562 ou 13035FF | Champ couvert 65 mm, 4.3 degrés. Rapport d'ouverture: f/6.7. Focale 873mm. |
| Champ photographique avec super correcteur réducteur QUADTCC 0.72x | Champ couvert 50 mm, 4.9 degrés. Rapport d'ouverture: f/4.5 (0.72x) Focale: 585 mm |
| Champ photographique avec Barlow 2X | Champ couvert 32 mm, 1.2 degrés. Rapport d'ouverture: f/12 @ 90 mm backfocus |
Lunette Astro-Physics 130 GTX:
elle présente les innovations suivantes aptes à satisfaire les imageurs les plus exigeants!!!
- Optique triplet 130 mm, f/6.3, faite main comme toujours. L'état de surface extrêmement surveillé garantit un contraste et une résolution très élevés (absence de diffusion).
- Nouveau focuser rotatif à cabestan Astro-Physics 3.5" avec démultiplication 9:1, motorisable et avec option digitale.
Série d'accessoires optiques dédiés à l'imagerie (descriptifs détaillés plus bas):
- Aplanisseur de champ optionnel f/6.7 couvrant le format 16803 (cercle image 65mm!).
- Super correcteur réducteur optionnel Quad TCC f/4.5 couvrant le format 35mm (cercle image 50mm).
- Nouveau tube usiné démontable en deux parties (533 mm et 280 mm, capots optionnels).
- Poids 8.2 kg seulement.
Montures recommandées:
les Mach2GTO, 1100GTO, et les Losmandy GM8 et G11 seront les montures parfaites pour cet instrument, à choisir selon la capacité de charge complémentaire envisagée, la précision requise (observation visuelle ou imagerie), ainsi que les conditions d'utilisation (vent...).
elle présente les innovations suivantes aptes à satisfaire les imageurs les plus exigeants!!!
- Optique triplet 130 mm, f/6.3, faite main comme toujours. L'état de surface extrêmement surveillé garantit un contraste et une résolution très élevés (absence de diffusion).
- Nouveau focuser rotatif à cabestan Astro-Physics 3.5" avec démultiplication 9:1, motorisable et avec option digitale.
Série d'accessoires optiques dédiés à l'imagerie (descriptifs détaillés plus bas):
- Aplanisseur de champ optionnel f/6.7 couvrant le format 16803 (cercle image 65mm!).
- Super correcteur réducteur optionnel Quad TCC f/4.5 couvrant le format 35mm (cercle image 50mm).
- Nouveau tube usiné démontable en deux parties (533 mm et 280 mm, capots optionnels).
- Poids 8.2 kg seulement.
Montures recommandées:
les Mach2GTO, 1100GTO, et les Losmandy GM8 et G11 seront les montures parfaites pour cet instrument, à choisir selon la capacité de charge complémentaire envisagée, la précision requise (observation visuelle ou imagerie), ainsi que les conditions d'utilisation (vent...).

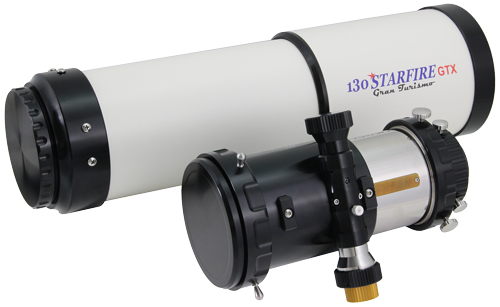

L'instrument peut être démonté en deux parties distinctes (voir illustration ci dessus).
Capots optionnels.
Capots optionnels.
La lunette StarFire 130 GTX "Gran Turismo" avec ses colliers optionnels présentée sur la monture Mach1 GTO
Ce qui est inclus:
. Tube optique Astro-Physics 130 GTX, avec capot de protection de l'objectif.
. Adaptateurs 2.7", 2" et 1.25".
. Valise bois de transport.
Accessoires optionnels pour l'imagerie:
Télécompresseur QUADTCC 0.72x
Cet accessoire optique d'exception contient 4 éléments optiques de très haute qualité, triés et polis avec le même soin que l'optique de la lunette de manière à fournir un champ absolument ponctuel sur une diagonale de 50mm, avec un rapport d'ouverture de f/4.5!!!
Les 585mm de focale résultants couvrent un champ de 3.5x2.4 degrés sur un format 35mm.
Les éléments optiques sont montés dans un corps massif, fermé par deux capots métalliques de protection.
Cet accessoire a été imaginé pour pouvoir être utilisé sur le modèle précédent 130GT Gran Turismo, en remplaçant le bloc crémaillère ( le bloc optique du QUADTCC est trop gros pour pouvoir s'insérer dans l'ancienne crémaillère 2.7"). Il est également compatible avec la lunette TEC140!
Le couplage des caméras CCD ou boitiers photographiques se fait via les habituels adaptateurs dédiés Astro-Physics ou par des pièces sur mesure si votre matériel n'est pas référencé (nous contacter si besoin).
. Tube optique Astro-Physics 130 GTX, avec capot de protection de l'objectif.
. Adaptateurs 2.7", 2" et 1.25".
. Valise bois de transport.
Accessoires optionnels pour l'imagerie:
Télécompresseur QUADTCC 0.72x
Cet accessoire optique d'exception contient 4 éléments optiques de très haute qualité, triés et polis avec le même soin que l'optique de la lunette de manière à fournir un champ absolument ponctuel sur une diagonale de 50mm, avec un rapport d'ouverture de f/4.5!!!
Les 585mm de focale résultants couvrent un champ de 3.5x2.4 degrés sur un format 35mm.
Les éléments optiques sont montés dans un corps massif, fermé par deux capots métalliques de protection.
Cet accessoire a été imaginé pour pouvoir être utilisé sur le modèle précédent 130GT Gran Turismo, en remplaçant le bloc crémaillère ( le bloc optique du QUADTCC est trop gros pour pouvoir s'insérer dans l'ancienne crémaillère 2.7"). Il est également compatible avec la lunette TEC140!
Le couplage des caméras CCD ou boitiers photographiques se fait via les habituels adaptateurs dédiés Astro-Physics ou par des pièces sur mesure si votre matériel n'est pas référencé (nous contacter si besoin).
| Cercle image illuminé | Champ couvert 50 mm, 4.9 degrés, 294 minutes d'arc |
| Sur capteur KAF8300 | Champ couvert 18x13.5 mm, 1.8x1.3 degré (106x79 minutes d'arc) |
| Sur format APS-C | Champ couvert 22.3x14.9 mm, 2.2x1.5 degrés (131x88 minutes d'arc) |
| Sur format CCD type 35mm, KAI11000 | Champ couvert 36x24.7 mm, 3.5x2.4 degrés (211x145 minutes d'arc) |
Le réducteur correcteur QUADTCC présenté avec ses capots de protection.
Sa construction soignée en aluminium massif anodisé assure la rigidité nécessaire pour les montages mécaniques.
Sa construction soignée en aluminium massif anodisé assure la rigidité nécessaire pour les montages mécaniques.
Aplanisseur de champ 3.5" pour lunette 130GTX
Ce nouveau modèle d'aplanisseur de champ spécialement étudié pour la lunette Astro-Physics 130GTX dispose d'une cellule adaptée pour recevoir le bloc optique de l'aplanisseur de champ 67PF562. Il fournit des images parfaitement ponctuelles sur tout le champ, faisant fonctionner la lunette à un rapport d'ouverture de f/6.7. Il est donc légèrement divergent de manière à prévenir tout vignetage. Il utilise les mêmes adaptateurs pour caméras que le réducteur correcteur QUADTCC, ce qui minimise donc le nombre d'accessoires à utiliser.
Ce nouveau modèle d'aplanisseur de champ spécialement étudié pour la lunette Astro-Physics 130GTX dispose d'une cellule adaptée pour recevoir le bloc optique de l'aplanisseur de champ 67PF562. Il fournit des images parfaitement ponctuelles sur tout le champ, faisant fonctionner la lunette à un rapport d'ouverture de f/6.7. Il est donc légèrement divergent de manière à prévenir tout vignetage. Il utilise les mêmes adaptateurs pour caméras que le réducteur correcteur QUADTCC, ce qui minimise donc le nombre d'accessoires à utiliser.
| Cercle image illuminé | Champ couvert 65 mm, 4.3 degrés, 256 minutes d'arc |
| Sur capteur KAF8300 | Champ couvert 18x13.5 mm, 1.2x0.88 degré (71x53 minutes d'arc) |
| Sur format APS-C | Champ couvert 22.3x14.9 mm, 1.5x0.98 degré (88x59 minutes d'arc) |
| Sur format CCD type 35mm, KAI11000 | Champ couvert 36x24.7 mm, 2.4x1.6 degrés (142x97 minutes d'arc) |
| Sur format KAF 16803 | Champ couvert 36.9x36.9 mm, 2.4x 2.4 degrés (146x 146 minutes d'arc) |
