Accessoires photographiques et CCD
Découvrez la gamme Astro-Physics!
Barcon
27TVPH
Toute une gamme d'accessoires rend ce télécompresseur (également appelé réducteur de focale) totalement polyvalent pour une foule d'applications visuelles, photographiques et CCD.
La distance focale sera approximativement réduite d'un facteur 0.75 en fonction de la distance utilisée entre le télécompresseur et le capteur. Un instrument à F6 travaille donc à F 4.5! Les objets du ciel profond sont donc captés avec un temps d'exposition plus court, et le champ imagé est augmenté. Ceci augmente grandement les possibilités photographiques de la gamme de lunettes.
Nouvelle Barlow Convertible ( BARADV)
















Ce nouvel accessoire possède les caractéristiques suivantes:

. Champ plat pour l'imagerie et le visuel.
. Traitements de surface haut de gamme supprimant les images fantômes.
. Partie optique amovible et vissante en 42mm et 48mm.
. Idéale pour les capteurs petits et moyens juqsu'au format APS-C.
. Transmission supérieure à 98%.
. Conception optique éliminant le vignetage même sur des optiques à F/6.

La conception à deux éléments possède une focale native de 102mm, ce qui minimise le vignetage, et
préserve la correction chromatique de votre instrument.
L'utilisation de cette Barlow avec un capteur de type APS-C et un instrument à F/8 fournit des étoiles
parfaitement ponctuelles sur 90% du champ, et 80% du champ avec un instrument à F/6.3.

Distances au capteur et facteurs d'amplification:

Amplification minimale recommandée: 1.8x   distance au capteur 70mm.
Amplification nominale: 2.0x   distance au capteur 90mm.
Amplification maximale recommandée: 2.5x    distance au capteur 134mm.


Télécompresseur photo-visuel 0.75X (27TVPH)











Cet accessoire précisément réalisé préserve toute la qualité optique de l'instrument sur lequel il est
utilisé. Bien que l'optique aplanisse le champ dans une ceetaine mesure, il subsistera de la déformation
sur les bords du champ. Elle dépendra du rapport d'ouverture obtenu  et de la taille du capteur utilisé.
Pour les personnes désirant obtenir le champ le plus corrigé possible, nous recommandons l'usage des
aplanisseurs de champ dédiés.

Le télécompresseur a été conçu pour se visser dans l'adaptateur 69 mm ( 2.7") de la crémaillère Astro-
Physics. Ainsi, il peut être utilisé avec toutes les crémaillères utilisant le même filetage, comme les
crémaillères Astro-Physics, et Starlight Instruments. Par ailleurs, la crémaillère Astro-Physics équipe
plusieurs marques de télescopes Ritchey-Chretien compatibles avec le télécompresseur.

Deux adaptateurs permettent d'encore augmenter la polyvalence de cet accessoire: l'adaptateur
ADASCTLM27 et l'adaptateur baionnette 6X7 ADA6727 présenté au bas de cette page.

La distance focale du télécompresseur est de 700mm, vous permettant de calculer le taux de compression
en fonction de la distance au capteur. Des adaptateurs sont disponibles pour vous permettre d'obtenir la
réduction de 0.75X en fonction de votre configuration.
L'avant est fileté pour permettre l'usage des filtres au coulant de 58mm.

Applications:

Boitier 35mm reflex: utilisez notre adaptateur photo PFCT et votre boitier avec bague T et réalisez de
belles images avec un temps de pose plus court. L'usage de l'adaptateur PFCT permet le bon taux de
compression.

Caméra CCD: utilisez l'adaptateur approprié A3503 ou A 3502 pour obtenir la bonne distance au capteur.
Voir plus bas dans cette page.

Boitier Pentax: Obtenez un cercle image de 50.8mm sur un format 6X7 (soit 55% de plus qu'un format
35mm!), en utilisant l'adaptateur spécifique ADA67P.

Visuel: avec un renvoi coudé 50.8mm, augmentez le champ de vos oculaires. Toutefois, dans certains cas
la mise au point ne sera pas possible. Notez que le télécompresseur a été essentiellement conçu pour un
usage photographique, et que par conséquent, vous obtiendrez les meilleurs résultats visuels avec des
oculaires spécialement étudiés pour le grand champ.

Diagrammes:
Télécompresseur 27TVPH photo visuel, présentant l'accessoire ainsi que que les montages et accessoires
possibles.
Calcul des taux de compression et couverture de champ.



Adaptateur photo foyer (PFCT)











Aplanisseurs de champ 2.7" dédiés pour imagerie au foyer
















Choisissez l'aplanisseur adapté en fonction de votre lunette:

67PF462: Traveler 105
67PF56: Starfire 130 EDFS
67PF582: Starfire 130 EDT,Starfire 155 EDFS, Star 130 ED, Star 12 ED
67PF69: Starfire 155 EDT, Star 155 ED
67PF79: Starfire 180 EDT

Applications:

Pentax 6X7: fournit des étoiles parfaites juqu'en bord de champ. La balonnette est déja incluse dans
le système de montage.
Instructions de montage spécifiques au Pentax 67.

Boitier 35mm reflex: utilisez l'adaptateur spécifique 67RT pour fixer votre boitier sur l'aplanisseur et
fournir les meilleurs résultats en imagerie. Le modcle 67RLEOS est recommandé avec les reflex Canon
EOS pour minimiser le vignetage lié au filetage T.

Caméra CCD: utilisez l'adaptateur  A1260, A1261 ou A 1262 pour obtenir l'espacement approprié entre
votre capteur CCD et l'aplanisseur.

Caméras CCD grand format SBIG STL: choisissez l'adaptateur ADA671 ou ADA672 pour un montage
direct et rigide sans vignetage.

Diagrammes et instructions de montage:

. Aplanisseurs de champ Astro-Physics: diagramme avec différentes possibilités de montage, document
au format PDF.
. Installation des adaptateurs CCD pour aplanisseurs de champ 2.7" et 4".



Aplanisseur de champ 4"  pour lunettes 155 f7 et 140 f7.5 StarFire EDF (S155EDFFF)
























































Adaptateur 2.7" vers baionnette Pentax 6x7 ( ADA2767 )

Cet adaptateur apporte davantage de fonctionnalités et de polyvalence dans votre système d'imagerie.
Il a été conçu pour coupler les caméras CCD SBIG STL, les boitiers Canon 24x36  sur les accessoires ou
crémaillères utilisant le filetage femelle Astro-Physics 2.7". Cela concerne donc  de nombreuses marques
de télescopes utilisant la crémaillère Astro-Physics, les télescopes Meade de plus de 254mm  équipés de
l'accessoire ADASCTLM27, ou le télécompresseur 0.75X 27TVPH.

























L'adaptateur ADA2767 possède une finition noire anodisée, et l'ouverture interne de 2.7" est bafflée et
peinte en noir mat. L'adaptateur mesure 2.16 cm de long mais une fois en place ne rajoute que 0.5cm
dans le trajet optique.

Instructions conseils et possibilités de montage de cet adaptateur.

Un grand nombre d'accessoires et de tubes allonges sont compatibles avec l'ADA2767 et permettent de
nombreux montages et une grande versatilité.



Adaptateur pour aplanisseur de champ et  boitier reflex 35mm ( 67RT)






















Adaptateur pour aplanisseur de champ et  boitier reflex Canon EOS 35mm (67RLEOS)


















































Anneaux de guidage ( GR4400)















Adaptateurs pour aplanisseurs de champ 2.7" et 4" et caméras CCD SBIG ST et STL

Les CCDistes les plus exigeants utilisent des aplanisseurs de champ pour obtenir les images les mieux
corrigées possibles avec les CCD grand format. Il est nécessaire de choisir l' adaptateur donnant la bonne
distance par rapport au capteur.
Ces adaptateurs sont recommandés pour les caméras dont la surface du capteur est limitée. Pour
minimiser le vignetage avec les très grands capteurs consultez la gamme des adaptateurs ADA671 et
ADA672 présentés plus bas.


Diagrammes et instructions de montage:

. Aplanisseurs de champ Astro-Physics: diagramme avec différentes possibilités de montage, document
au format PDF.
. Installation des adaptateurs CCD pour aplanisseurs de champ 2.7" et 4".
PFCT
Cet adaptateur photo est compatible avec tous les coulants 50.8mm. Il est en aluminium anodisé noir, l'intérieur est peint noir mat. L'arrière est fileté pour recevoir toute bague T. L'avant est fileté pour recevoir les filtres 48mm (coulant 50.8mm).
Notez la forme de la partie avant: lorsqu'il est utilisé avec un porte oculaires à serrage annulaire, la forme unique conique permet un axage parfait et sûr.
FF
L'aplanisseur 2.7" (69mm) peut être couplé à une variété de capteurs pour fournir des images extrêmement fines avec les lunettes Starfire. Chaque aplanisseur est conçu pour une focale donnée, il ne peut donc pas être utilisé avec un autre instrument. La distance optimale au capteur est de 86.36mm, avec une tolérance de +/- 2.54mm. Cette règle est valable avec tous les aplanisseurs de la gamme 2.7" et 4".

Utilisez la bague de verrouillage pour bloquer votre caméra ou boitier en place une fois le cadrage effectué. Cette bague vous permet de changer le cadrage sans perdre la mise au point.
Lien vers une page technique
67RT exemple de montage
67RT2 exemple de montage
Utilisez cet adaptateur pour coupler votre boitier 35mm reflex et l'aplanisseur, pour obtenir des images parfaites d'un bord à l'autre du champ. L'intérieur est fileté pour les filtres 48mm (coulant 50.8mm).
Cet adaptateur est compatible  avec tous les aplanisseurs 2.7 et 4" produits depuis mai 1994. Pour les possesseurs de boitiers Canon EOS, optez pour l'adaptateur 67RLEOS à diamètre interne plus élevé et minimisant le vignetage.
ADA67P
Utilisez cet adaptateur pour utiliser un boitier Pentax 6X7 sur le télécompresseur, et obtenez un cercle image d'environ 50.8mm.
Le système permet la rotation du boitier pour le cadrage.
Attention ce système permet uniquement le montage d'un boitier Pentax 6x7, il n'est pas destiné aux applications CCD qui nécessitent les autres adaptateurs présentés sur cette page.
GR4400
Ces anneaux sont conçus pour recevoir les lunettes guides dont le diamètre mécanqiue du tube est d'environ 88mm. Chaque anneau possède un jeu de 3 vis permettant le débattement et le blocage de la lunette. Les extrémités des vis sont arrondies pour ne pas abîmer les peintures, mais ne possèdent pas d'embout caoutchouc pour éviter le flexions différentielles. Les anneaux de protection de la lunette guide montrée plus haut ont été conçus pour utiliser les colliers GR4400. Les anneaux de guidage se montent directement sur le sommet des colliers des lunettes Astro-Physics à l'exception de la Traveler.
A1260
A1260
Choisissez l'adaptateur A1260 pour coupler l'aplanisseur de
champ 2.7" ou 4" et votre caméra ST s'il y a un espace
entre la tourelle CFW8 ou 9 et le corps de la caméra.
Longueur 12.7mm.



A1261
Choisissez l'adaptateur A1261 pour coupler l'aplanisseur de
champ 2.7" ou 4" et votre caméra ST si la tourelle CFW8 ou
9 est montée directement sur le corps de la caméra, ou
directement une caméra STL ou Finger Lakes. Longueur
19mm.


A1262
Choisissez l'adaptateur A1262 pour coupler l'aplanisseur de
champ 2.7" ou 4" et votre caméra ST ou Finger Lakes si
elle est utilisée sans tourelle. Longueur 44.45mm. Idéal
pour la caméra ST4000 XCM.

A1261
A1262
AP16T
Nez 2" (50.8mm) /T2 utilisable sur les caméras CCD SBIG, STV, ST402, tête binoculaire, et tout accessoire possédant un filetage T2 femelle.
Installez le sur votre caméra CCD et serrez la vis du porte oculaires. Le dessin unique permet un axage et montage parfaits et sûrs.
L'avant est fileté pour recevoir les filtres 48mm, et l'intérieur est peint en noir mat.
CCDT67
Développé à l'origine pour le télescope Mak-Cass 254mm F 14.6, ce télécompresseur est conçu pour couvrir un plein format ST10 avec des intruments ouverts entre F9 et F 18. Les deux éléments cémentés transmettent quasiment 99% du spectre situé entre 420 et 700nm. La distance focale de ce télécompresseur est de 305mm. Avec les réfracteurs, le champ est réduit de 0.67X ( lors de l'utilisation d'une tourelle à filtres).
La formule permet la pleine couverture d'un format ST10 avec la plupart des télescopes catadioptriques. La formule n'introduit aucune coma. La résolution n'est pas altérée.
... Pour plus d'informations sur les extensions et les tubes allonges, visitez notre page "Accessoires Optiques".

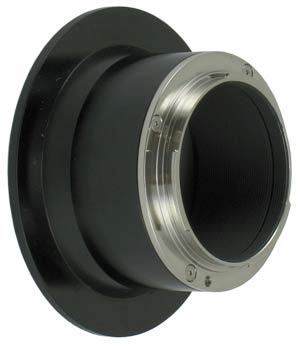

Ce tout nouvel adaptateur pour boitiers Canon autofocus et EOS numériques  a la particularité de posséder un diamètre interne de 1.875" (soit 47.6mm) au lieu des 1.5" (soit 38mm) habituels des bagues T. Cela minimise donc au maximum le vignetage causé par la présence de la bague T. Cet adaptateur est destiné à coupler votre boitier EOS à tous les modèles d'aplanisseurs de champ Astro-Physics 2.7" et 4", à l'exception du modèle spécifique 160FF uniquement destiné à la CCD. Vous bénéficiez donc d'un cercle image optimal et parfaitement corrigé sur toute la surface de votre capteur EOS.
L'adaptateur est en aluminium usiné et anodisé, toutes les parties internes sont peintes en noir mat pour éviter toute réflection parasite.
Attention, il n'est pas compatible avec les boitiers Canon manuels (séries FD).

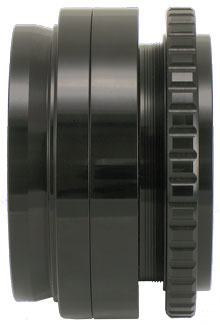

L'aplanisseur de champ 4" S155EDFFF était originellement destiné à la
lunette 155 f7 StarFire EDF à crémaillère 4", cet accessoire étant inclus avec
l'instrument. Il est désormais proposé seul pour les possesseurs de lunettes
155 f7 EDFS changeant leur crémaillère 2.7" pour le modèle 4". Il est aussi le
parfait complément  pour la lunette 140 f7.5 StarFire EDF équipée de la
crémaillère 4".
Ces aplanisseurs de champ sont de superbes pièces mécaniques, finement
usinées et dotées de capots garnis de feutrine pour protéger leur optique.

Cette superbe optique fut initialement conçue pour tirer le meilleur parti des
capacités d'un boitier moyen format Pentax 6X7, et fournit des images
stellaires absolument ponctuelles d'un bord à l'autre du champ sans aucun
vignetage ! C'est donc également le parfait allié des caméras CCD à grand
capteur du type SBIG STL. Un adaptateur (67RT, voir plus bas sur cette page)
est proposé, permettant d'utiliser l'aplanisseur avec vos boitiers reflex 35mm.
Un adaptateur spécifique pour boitier Canon (67RLEOS), est également
disponible. Le S155EDFFF fournit un champ plan sur un cercle image de
100mm, sans modifier significativement la focale native de l'instrument. La
lunette 155 f7 opère à f7.3 et la 140 f7.5 opère à f7.8.
Le couplage des caméras CCD sur l' aplanisseur se fait via les bagues et
adaptateurs présentés plus bas sur cette page.

Diagrammes et instructions de montage:

. Aplanisseurs de champ Astro-Physics: diagramme avec différentes
possibilités de montage, document au format PDF.
. Installation des adaptateurs CCD pour aplanisseurs de champ 2.7" et 4".

A GAUCHE: l'aplanisseur de champ en place équipé de l'adaptateur CCD
A1261 et du porte oculaires 2" (ADA2003, inclus avec les lunettes): montage
type pour caméras type SBIG ST et tourelle à filtres.
A DROITE: l'aplanisseur et ses capots de protection.
A DROITE: le côté s'insérant dans la crémaillère.
EXTREME DROITE: côté capteur, avec la baïonnette de blocage retirée.
Adaptateurs pour aplanisseurs de champ 2.7" et 4" et caméras CCD grand format STL ou
couplage sur l'adaptateur baionnette  2.7"/6x7

Ces adaptateurs ont été développés avec quatre objectifs en ligne de mire:

. Réduire le vignetage causé par le nez 50.8mm des caméras grand champ notamment la STL11000.
Ces adaptateurs se montent directement sur la plaque de montage des caméras SBIG STL.
. Faciliter le cadrage.
. Maintenir la distance idéale entre le capteur et l'aplanisseur Astro-Physics 2.7" ou 4" tout en
conservant une parfaite axialité et rigidité du montage.
. Supprimer au minimum le vignetage lors de l'usage du télécompresseur 27TVPH associé à une
caméra STL via l'adaptateur baionnette 2.7"/6x7 référence A2767.

Deux versions de longueurs différentes sont disponibles.



































Ces deux adaptateurs ont été conçus pour être compatibles avec tous les aplanisseurs de champ Astro-
Physics 2.7" ou 4", du modèle pour la Traveler jusqu'au modèle pour la 206EDF. La seule exception
concerne la lunette 160 f 7.5 StarFire EDF qui possède des aplanisseurs et adaptateurs spécifiques .

Applications additionnelles:
ces deux adaptateurs et le développement du nouvel adaptateur baionnette 2.7" /6x7 présenté dans
cette même page ouvrent donc de nouvelles opportunités aux utilisateurs de caméras SBIG série STL
dont l'instrument (quel qu'il soit) utilise une crémaillère Astro-Physics 2.7" ou 4" ou une sortie utilisant
ce type de filetage. Vous pouvez bénéficier de la pleine ouverture de ces adaptateurs en supprimant le
nez 50.8 mm des caméras et minimiser ainsi le vignetage!

Retenez également que même si ces adaptateurs ont été conçus pour être utilisés avec les aplanisseurs
de champ Astro-Physics, ils peuvent également être utilisés pour d'autres montages comme avec le
télécompresseur 27TVPH ou tout autre combinaison ne nécessitant pas de correcteur de champ.
Choisissez dans ce cas le modèle court ADA671.

Instructions pour le montage sur les caméras .

Ces adaptateurs sont usinés à partir d'une seule pièce d'aluminium, permettant un montage fiable et
rigide. Ils se boulonnent directement sur la plaque frontale de montage des caméras STL, grâce au jeu
de vis fournies.



Nez profilé 2"/ T2 pour CCD (AP16T)











Il est compatible avec la plupart des porte oculaires 50.8mm connus.  Il est par contre déconseillé avec
la Stowaway F5 ou F7 ou le porte oculaires court ADA2013.



Télécompresseur  pour CCD (CCDT67)














Pour obtenir le taux de compression  désiré si vous ne possédez pas de tourelle à filtres, vous pouvez
utiliser des bagues vissantes 2" de chez Baader de longueur 15mm et 7.5mm, donnant
approximativement l'épaisseur des tourelles SBIG CFW8 et 9.
Notez également que plus vous augmentez le taux de compression, plus vous réduisez le diamètre du
cercle image disponible.
Vous ne pourrez donc pas couvrir un format 35mm numérique ou CCD, puisque le diamètre optique
utile est inférieur à la taille de ces capteurs.

Fiche technique sur le calcul des taux de compression et couverture de champ.

Instructions sur le type de montage utilisé.

. Diamètre optique utile 44.45mm, conçu pour se visser directement sur le nez AP16T, ou tout autre
nez 50.8mm possédant un filetage pour les filtres 48mm. Attention toutefois, il ne se visse pas
complètement dans le nez 50.8mm fourni avec les caméras SBIG car le filetage n'est pas assez
profond.

. Facteur de compression de 0.67X avec les caméras ST 7/8/9/10/2000 et la roue à filtres, monté sur un
réfracteur. Cercle image de 30mm.

. Facteur de compression de 0.75X avec les caméras ST 7/8/9/10/2000 sans roue à filtres, monté sur un
réfracteur. Cercle image de 34mm.

. Approximativement 127mm de tirage sont nécessaires pour réaliser la mise au point, le réducteur ne
fonctionne donc pas avec l'AO7.

. La distance focale du réducteur est de 305mm.

L'usage du nez CCD AP16T est fortement recommandé. Installez le sur votre caméra CCD et serrez la
vis du porte oculaires. Le dessin unique permet un axage et montage parfait et sûr.
L'avant est fileté pour recevoir les filtres 48mm, et l'intérieur est peint en noir mat.


ADA671: cette version courte est destinée au
montage lorsqu'une tourelle FW8 est utilisée sur la
caméra STL.
la longueur tient compte de la surépaisseur de la
tourelle et conserve donc la distance idéale entre le
capteur et l'aplanisseur. Longueur 40.1 mm.











ADA672: cette version longue est destinée au
montage direct de l'aplanisseur de champ sur la
caméra STL est utilisée avec sa tourelle intégrée.
Longueur 49 mm.
Cet adaptateur photo a encore gagné en polyvalence grâce à l'introduction du nouvel adaptateur 2.7" /6x7 référence ADA2767. Consultez cette même page pour plus d'informations.
Ses avantages sont les suivants:
. Permet l'utilisation des accessoires Astro-Physics au profil aplanisseur de champ avec ou sans aplanisseur. Voir plus bas le descriptif des accessoires pour caméras SBIG STL.
. Permet l'utilisation du télécompresseur 0.75X 27TVPH avec toute une variété de boitiers photo ou caméras CCD.
. Permet d'augmenter le diamètre libre utilisé à 2.7"  avec les caméras CCD grand format en supprimant le recours à un nez 50.8mm.
. Permet un cadrage facilité lors de l'utilisation des caméras de type STL.
Cette nouvelle lentille de Barlow convertible est dotée d'un design optique unique permettant d'amplifier la focale de votre instrument dans différentes situations. Elle a été conçue pour couvrir les capteurs CCD de dimensions moyennes, et convient tout aussi bien aux applications d'imagerie planétaire que d'observation visuelle.
Elle peut être utilisée en insérant classiquement l'accessoire dans son coulant 50.8mm. La partie optique peut également être dévissée permettant ainsi un vissage direct et sans flexions grâce à ses filetages 42mm et 48mm. Un diagramme est téléchargeable à ce lien.
